规格参数
产品简介

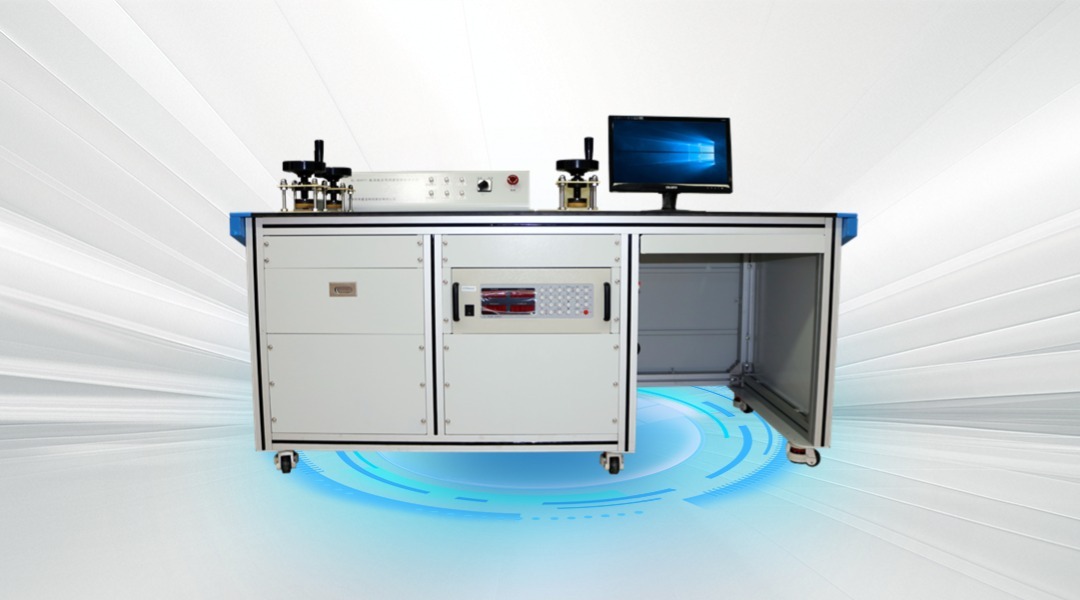

XL-809T1配电网交流传感器检定装置，将校验仪和标准电流互感器、升流器、标准电压互感器、升压器、负载箱等设备（部件）有机地组合在一起，制成一个工作台式的配电网交流传感器检定装置，可实现对0.2S及以下等级的传感器进行全自动检测比差和角差，自动生成测试报告，能检测电压或电流传感器，工作效率高，特别适合传感器的生产企业和批量检验的检测机构使用。
主要功能
- 实现对配电网电流传感器（ECT）、电压传感器（EVT）、电流电压传感器（ECVT）的比差和角差的校验。
- 配电网交流传感器装置集传统设备（部件）于一体，配置带升流器、标准电流互感器、自升压标准电压互感器、交流变频电源，自动化程度高，测量方法符合现行的互感器检定规程，装置内所有设备（部件）均可按现有检定规程单独送检，同时装置使用上便于操作人员在实验室等场所做检测工作，提供很好的便利性。
- 显示一次电压、电流、频率等相关信息，全中文操作提示，操作便捷，能长期保存多组测量数据，便于综合评估被校参数。
- 能实时显示被校传感器的输出波形，以及相关参数并自动保存校验数据。
- 可编辑测试方案对测试点进行需求化检定，便捷记录检定点误差记录，点击报表生成即可将指定的误差数据以Excel格式进行文件保存，方便存档或进行误差分析。
- 本产品适应性、扩展性强，支持后续的升级。
技术指标
| 1. 校验仪技术指标 | |
| 被检小信号输入范围 | 0～20V |
| 准确度等级 | 0.05级 |
| 比差＜0.05%，角差＜2′（被检小信号≥50mV） | |
| 比差＜0.1%，角差＜4′（被检小信号≥22.5mV） | |
| 标准电压档位 | 20V、100V |
| 标准电流档位 | 0.05A、0.1A、1A、5A |
| 被检小信号输入档位 | 62.5mV、250mV、1V、8V、20V |
| 标准电压互感器变比 | 10kV:100V、(10kV/√3):(100V/√3) |
| 2. 标准电流互感器指标 | |
| 二次电流 | 1A |
| 频率 | 50Hz |
| 标准电流互感器变比 | 20A:1A、500A:1A、1000A:1A |
| 准确度等级 | 0.02S级 |
| 3. 升流器指标 | |
| 一次电流 | 5～1000A |
| 频率 | 50Hz |
| 供电电压 | 0～250V |
| 容量 | 2000VA |
| 4. 自升压标准电压互感器指标 | |
| 一次电压 | 10kV / 10kV/√3 |
| 二次电压 | 100V / 100V/√3 |
| 频率 | 50Hz |
| 准确度等级 | 0.02级（100V）/ 0.02级（100/√3） |
| 额定负荷 | 0.25VA（100V）/ 0.07VA（100/√3） |
| 功率因素 | 1 |
| 容量 | 200VA |
| 5. 内置交流变频电源指标 | |
| 容量 | 3000VA |
| 电压档位 | 0～150V AC / 0～300V AC AUTO |
| 频率 | 45～100Hz（0.01Step） |
| 负载稳压率 | 1% |
| 电压调整率 | 0.10% |
| 负载调整率 | 1% |
| 频率稳定度 | 0.01% |
| 波形失真 T.H.D | 2%纯阻性负载 |
| 显示翻译 | 电压Vrms、电流Arms、频率Fre、功率Wattage、功率因素PF |
| 测量精度 | 电压 0.5%FS+5dgt |
| 电流 0.5%FS+5dgt | |
| 频率 0.01%FS+5dgt | |
| 功率 0.5%FS+5dgt | |
| 6. 其它指标 | |
| 工作电源电压范围 | AC 220V±5% 50Hz |
| 功耗 | ≈3000VA |
| 预热时间 | ＜15分钟 |
| 工作温度 | -10℃～45℃ |
| 相对湿度 | ≤85% 无腐蚀性气体 |
