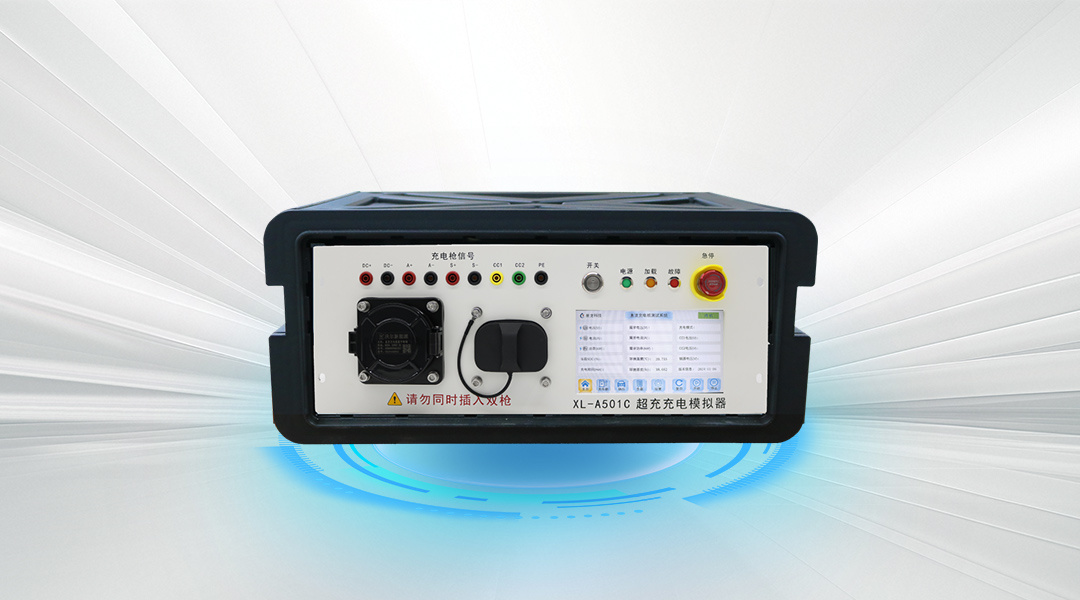

XL-A501C 超充充电模拟器

产品简介

XL-A501C超充充电模拟器是基于GB/T 18487.1-2023《电动汽车传导充电系统 第1部分：通用要求》和GB/T27930-2023《电动汽车非车载传导式充电机与电动汽车之间的数字通信协议》等相关标准要求设计。模拟器内部主板采用ARMCortex-M4内核架构的处理器芯片，使整个设备工作流程智能化，减少人工参与，节省操作时间。

模拟器可模拟车辆控制导引电路各种状态，并具备对直流充电桩电压、电流、辅助电源电压、CC1电压量测功能。适用于充电桩生产企业针对“2015+（GB/T20234.3-2023）、“Chaoji”（GB/T20234.4-2023）两种超充充电桩的研发测试、出厂测试、3C认证工厂质量控制检测；模拟器支持参数高度自定义配置，用户可根据标准要求，逐项设置参数进行测试；本产品拓展性强，选配非车载充电机综合测试装置，可实现互操作性、协议一致性自动化测试；也可选配回馈式负载，用于充电桩的老化测试。

功能特点

• 4U模块化结构设计，可单独使用，可集成至标准测试机柜；
• 具备“2015+”超充接口，符合GB/T20234.3-2023标准定义要求，支持GB/T 27930-2023的A类协议和GB/T 27930-2015协议；
• 具备“ChaoJi”超充接口，符合GB/T20234.4-2023标准定义要求，支持GB/T 27930-2023的B类协议；
• 具备高清液晶触摸显示屏，提供人机交互界面，方便用户控制；
• 具备充电桩输出电压、电流、功率测量功能；
• 具备充电桩CC1电压、CC2电压、A+\A-辅助电源电压测量功能；
• 内置车辆接口控制导引电阻，CC1电压范围可设置；
• 内置电池电压模拟器，电压电压范围100V~1500V可设，用户可根据测试需求进行设置；
• 内置BMS模拟器，可设置BHM、BCP、BCL、BCS等报文参数，支持通信报文保存导出；
• 具有充电桩输出端所有信号引出端子，包括DC+、DC-、PE、S+\S-、A+\A-、CC1、CC2信号，可接入其他测试仪器对信号测试核验；
• 具备温度监测功能，可实时显示设备内部温度；
• 具备大功率输出端子，可外接各类测试负载，包括阻性负载、回馈式负载等；
• 具备RS-232通信串口，支持电脑端上位机软件控制；
• 可选配绝缘状态模拟器，模拟 DC+\PE、DC-\PE绝缘状态，模拟范围：1kΩ~256kΩ，最小步进：0.1kΩ。
