规格参数
产品简介

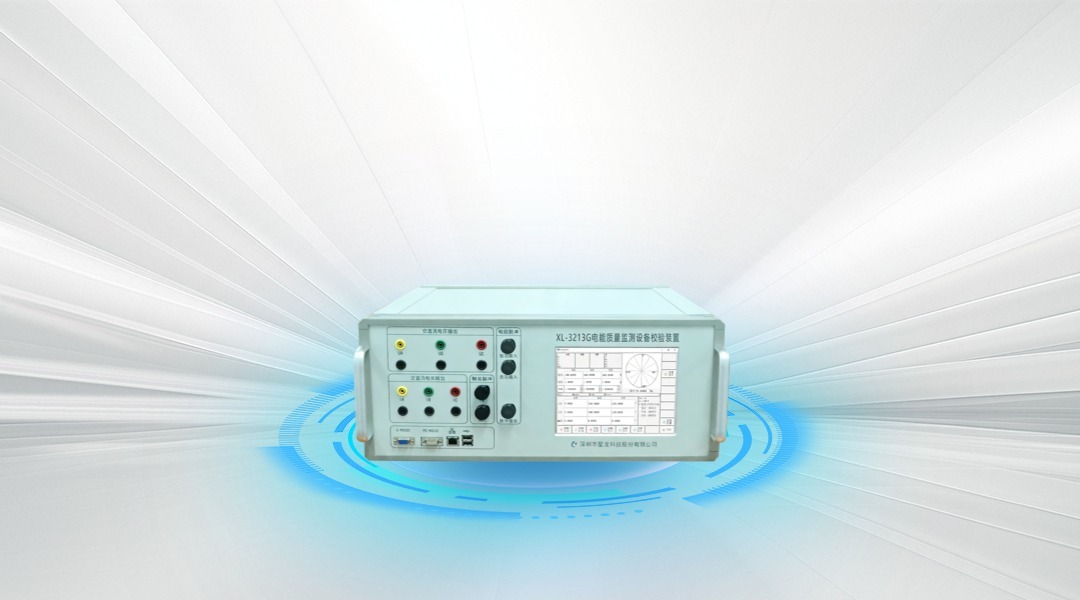

XL-3213G 电能质量监测设备校验装置（以下简称XL-3213G）可以输出三相交直流电压和三相交直流电流，电压和电流均可输出直流、方波、三角波、正弦波、各次谐波叠加，自定义波形输出等功能，可作为电能质量测试标准源对电能质量分析仪、电能质量监测终端等进行测试，电压输出DC-3kHz，电流输出DC-2.5kHz，准确度等级0.05级，适用于电力部门、计量部门、质检部门、科研单位、高等院校及电能表、配电终端、用电管理、负荷控制、电能质量等生产研发企业。
技术特点
- 高准确度：功率/电能最佳输出准确度等级0.05级可选，电压、电流最佳准确度等级0.05级，谐波输出最佳准确度0.2%，频率最佳准确度0.005Hz，可用于动态/谐波电能的检测、校准。
- 宽输出范围：30~264V，10mA-12A，DC-3kHz，可输出各种暂态、动态、谐波、简谐波、直流等波形，作为标准电压源，标准电流源，标准功率源，满足动态/谐波相关表计、电能质量分析等谐波/动态计量装置的检测、校准。
- 波形编辑方式多样：动态波形输出，支持公式编辑，内置常用的数学公式，如三角函数及加减乘除法；波形文件下载，已编辑生成的波形文件，可直接输出，如IEC62052附录里面的所有波形、IR46要求测试的波形；谐波输出，通过谐波含有率及次数编辑输出波形；适合研究开发测试使用。
- 优越的谐波输出能力：设备具有强大的基波叠加谐波输出能力，最大输出63次谐波，支持各次谐波任意多次叠加，同时输出含有率，在输出范围内任意可设，可超过100%，支持电能质量分析的电压跌落、闪变、不平衡等各种输出状态。
- 高频率分辨率：具有DDS数字频率合成功能，可以精确调频，能够精确的输出DC-3KHz频率，频率分辨率为0.002Hz。
- 低负载调整率：功放采用硬件闭环深度负反馈技术，在空载到满载的调整时间ms级别，典型负载调整率小于0.01%。
- 低波形失真度：每周波50000点，业内为360-3600点，典型失真度为0.03%，业内为0.2%。
- 人机交互，简单灵活：配备大尺寸的触摸显示屏，量值显示清晰直观，具备RJ45、RS232、USB多种接口，方便组建自动测试系统。
主要参数
电压：0～264V，DC～3kHz，精度 0.05%
电流：0～12A，DC～2.5kHz，精度 0.05%
谐波：2～63 次，精度 0.2%
频率分辨率：0.002Hz
负载调整率：＜0.01%
工作电源：AC220V±5%
尺寸：537×512×210mm，重量：25kg
