规格参数
产品简介

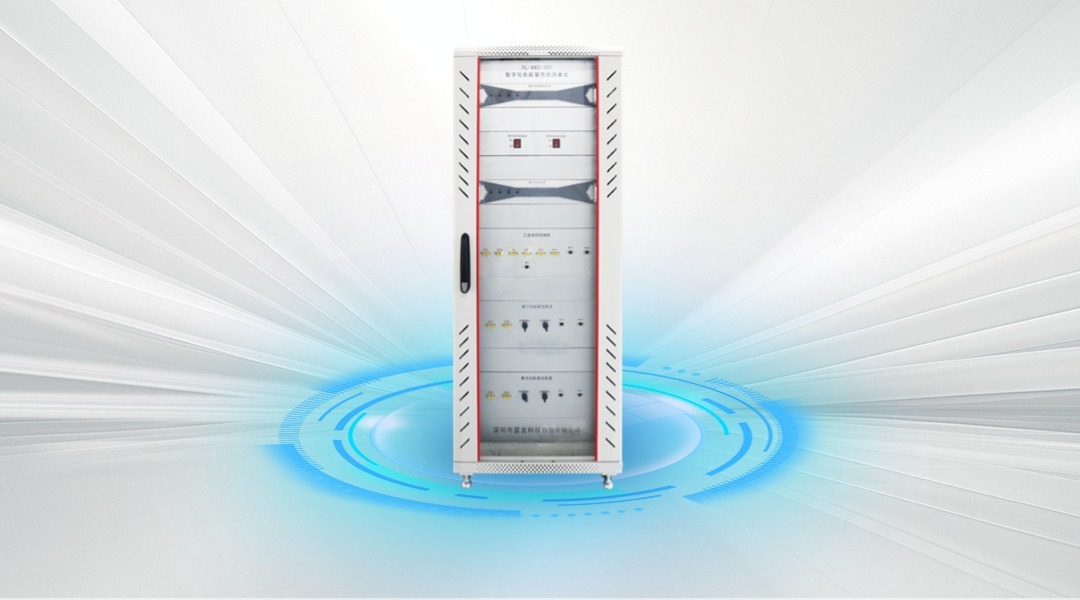

XL-882-001数字化电能量传检测单元包括数字化标准电能表、数字化标准源、工业光纤交换机。XL-882-001电能测量准确度为0.01级，可以对0.05级的数字化电能表校验仪准确度进行测试。
主要功能
- 兼容IEC6
- 能够对采用虚拟模式的数字化电能表校验仪进行准确度检定。
- 能够对实负荷检定模式的数字化电能表校验仪进行准确度检定。
- 对数字化电能表校验仪的正向有功电能、正向无功电能、反向有功电能、反向无功电能的准确度进行检定。
- 数字化标准源能够对输出的协议参数自由设置，能够对协议的目标MAC地址、APPID、SVID、通道号进行配置。
技术指标
| 1. 数字化标准电能表 | |
| 通信协议 | IEC61850-9-2、IEC61850-9-2LE |
| 电压测量准确度 | 0.01%RD |
| 电流测量准确度 | 0.01%RD |
| 有功功率测量准确度 | 0.01%RD，PF≥0.5 |
| 无功功率测量准确度 | 0.01%RD，PF≥0.5 |
| 频率测量范围 | 45Hz～65Hz |
| 频率测量分辨率 | 0.0001Hz |
| 频率测量准确度 | 0.001Hz |
| 有功电能测量准确度 | 0.01%RD，PF≥0.5 |
| 无功电能测量准确度 | 0.01%RD，PF≥0.5 |
| 2. 数字化标准源 | |
| 通信协议 | IEC61850-9-2、IEC61850-9-2LE |
| 电压输出准确度 | 0.01%RD |
| 电流输出准确度 | 0.01%RD |
| 有功功率输出准确度 | 0.01%RD，PF≥0.5 |
| 无功功率输出准确度 | 0.01%RD，PF≥0.5 |
| 频率输出范围 | 45Hz～65Hz |
| 频率输出分辨率 | 0.0001Hz |
| 频率输出准确度 | 0.001Hz |
| 长期稳定性 | 60PPM/年 |
| 3. 电能脉冲输出 | |
| 电能输出脉冲常数 | 常数支持浮点值，imp/kW.h或imp/kvar.h |
| 负载能力 | 不大于5mA，光隔输出。 |
| 4. 电能脉冲输入 | |
| 被检装置脉冲常数 | 常数支持浮点值，imp/kW.h或imp/kvar.h |
| 校验圈数设置范围 | 1～100 |
| 最高能接收脉冲频率 | 100Hz |
| 5. 其它指标 | |
| 工作电源 | 220V（1±10%）50Hz |
| 整机功耗 | 小于500W |
| 工作温度 | -10℃～45℃ |
| 相对环境湿度 | ≤85% |
| 机柜尺寸 | 600mm×800mm×1600mm （宽×深×高） |
| 整机重量 | 约100 kg |
