产品简介

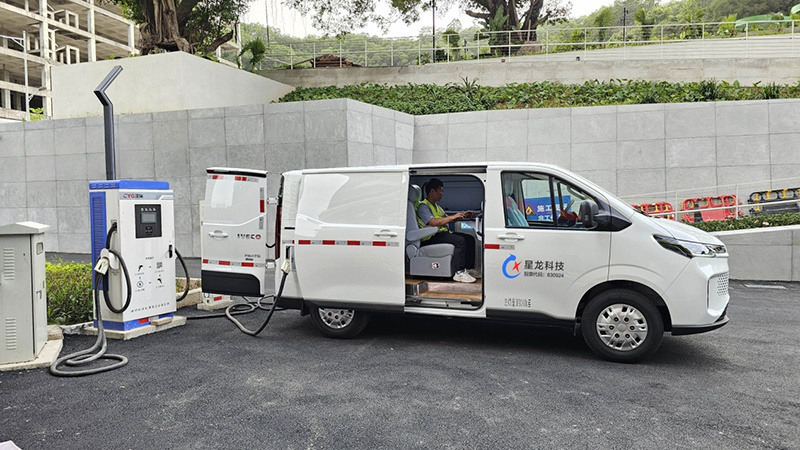

为解决当前现场检测的设备携带难题，并克服当前市场上充电桩检测车适用性不佳的现象。我司选用新能源电动汽车作为载体，将充电桩检测设备集成在车上，具备直流充电接口、交流充电接口，满足单相/三相交流充电桩、直流充电桩按照JJG 1148-2022和JJG 1149-2022完成计量检定所有项目，本平台已应用于计量质检院所、电网公司、第三方检测机构等单位。

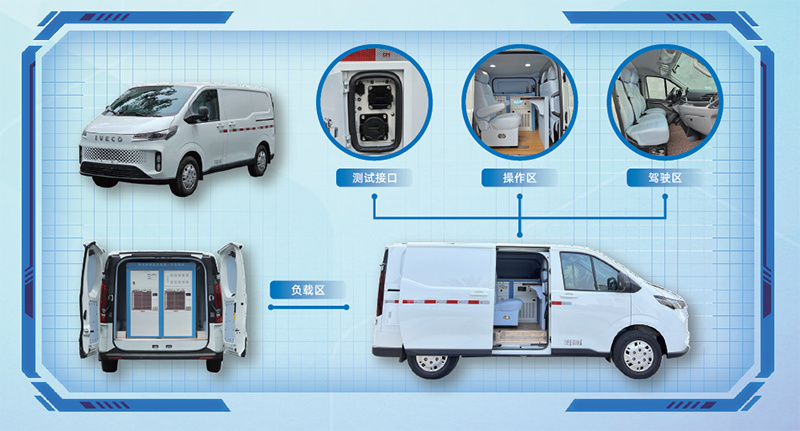

平台结构
功能特点
- 车辆为新能源电动汽车，C证即可驾驶，车高不超过2.2米，可方便进入地下车库进行充电桩计量检定;·绿牌，方便进出无人值守的充电桩场站(部分场站不允许油车进入);
- 车辆采用70kwh大容量电池，400km长续航;
- 检定设备全部固定在电动汽车上，插枪即可测试，现场检测方便快捷、省力、安全；
- 负载功率配置60kw~180kW范围可选;新能源电动汽车内部电池可作为负载进行充电桩计量检定，拟真实充电工况检定，·可满足特拉斯充电桩的检定；
- 使用“卡尔曼预测算法”，时刻监控系统内部各设备运行指标，对可能产生的隐患或故障预测，保证系统安全可靠;
- 使用基于磁通门技术的多闭环零磁通传感器配合电子PGA技术，直流测量可在宽量程范围实现优于0.05%的准确度，满量程准确度优于0.01%，完全满足JG1148、1149计量检定试验;
- 超过100种型号非车载充电机BMS调试经验，支持国标GB/T27930-2015、GB/T27930-2023等。
检测项目（可完成以下标准的测试项目）
XL-A951ESJ交直流充电桩移动计量检定平台可对下表所有项目进行测试并自动导出测试报告。
表1.《JJG 1149-2022电动汽车非车载充电机检定规程》
|
序号 |
测试项目 |
对应章节 |
备注 |
|
1 |
外观检查 |
7.3.2.1 |
|
|
2 |
工作误差 |
7.3.2.2 |
|
|
3 |
时钟示值误差 |
7.3.2.3 |
表2.《JJG 1148-2022电动汽车交流充电桩检定规程》
|
序号 |
测试项目 |
对应章节 |
备注 |
|
4 |
外观检查 |
7.3.2.1 |
|
|
5 |
工作误差 |
7.3.2.2 |
|
|
6 |
时钟示值误差 |
7.3.2.3 |
技术参数
1.1 非车载充电机校验装置
| 1.直流电压测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | ±0.05%RD（100V～1000V） |
| 输入范围 | 0～1000V DC |
| 2.直流电流测量 | |
| 分辨率 | 0.01%RG |
| 准确度 | ±0.05%RD（1A～250A） |
| 输入范围 | 0～250A |
| 3.直流电能测量 | |
| 测量准确度 | ±0.05%RD（100V～1000V）/（1A～250A） |
| 4.时钟测量 | |
| 测量准确度 | ≤±1s |
| 5.纹波测量 | |
| 测量准确度 | ±1% |
| 带宽 | <6kHz |
| 6.温湿度测量 | |
| 温度测量准确度 | ±1°C |
| 温度测量分辨率 | 0.1°C |
| 湿度测量准确度 | ±10%RH |
| 湿度测量分辨率 | 0.1%RH |
1.2 交流充电桩检验装置
| 1.交流电压测量 | |
| 输入范围 | 0～264V（相电压） |
| 准确度 | ±0.05%RD（110V～264V） |
| 分辨率 | 0.01%RG |
| 2.交流电流测量 | |
| 输入范围 | 0～72A |
| 准确度 | ±0.05%RD（0.1A～72A） |
| 分辨率 | 0.01%RG |
| 3.交流电能测量 | |
| 测量准确度 | ±0.05%RD（110V～264V）/（0.1A～72A） |
| 4.时钟测量 | |
| 测量准确度 | ≤±1s |
| 5.谐波测量 | |
| 测量范围 | 2～127次 |
| 准确度 | ±1%RG（2~22次） |
| 6.相位测量 | |
| 测量范围 | 0～359.99° |
| 分辨率 | 0.01° |
| 准确度 | ±0.05° |
| 7.频率测量 | |
| 测量范围 | 45Hz～65Hz |
| 分辨率 | 0.001Hz |
| 准确度 | ±0.005Hz |
| 8.温湿度测量 | |
| 温度测量准确度 | ±1°C |
| 温度测量分辨率 | 0.1°C |
| 湿度测量准确度 | ±10%RH |
| 湿度测量分辨率 | 0.1%RH |
1.3 交直流可编程负载
1.3.1 直流负载参数
| 1.直流电压 | |
| 输入范围 | 0V～1000V DC |
| 2.直流电流 | |
| 输入范围 | 0A～75A（单台）/150A（两台） |
| 3.直流功率 | |
| 功率输入 | 0W～30kW（单台）60kW（两台） |
| 4.负载档位 | |
| 档位数量 | 65536个 |
| 最小电流步进 | 5mA |
| 最小功率步进 | 5W |
1.3.2 交流负载参数
| 1.交流电压 | |
| 电压输入 | 0V~264V AC（相电压） |
| 2.交流电流 | |
| 电流输入 | 0A~36A |
| 3.交流功率 | |
| 功率输入 | 0W~9kW |
| 4.档位 | |
| 档位数量 | 8192个 |
| 最小电流步进 | 0.0045A(@220V) |
| 最小功率步进 | 1W(@220V) |
1.3.3 其他指标
| 散热方式 | 强制风冷 |
| 内部温度监控范围 | -40°C~120°C |
| 供电电源 | 220V (±5％) AC @50Hz |
