规格参数
产品概述

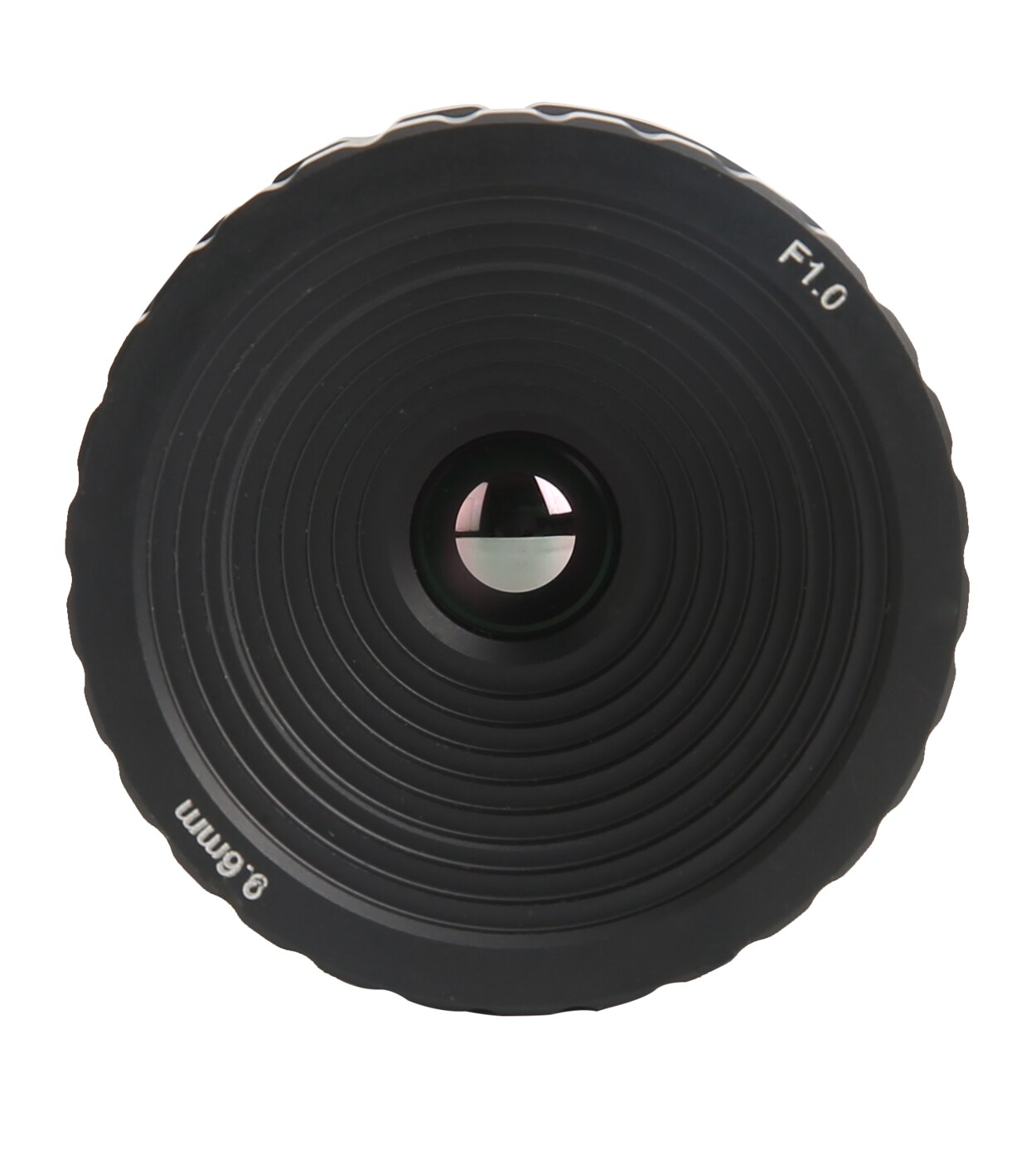

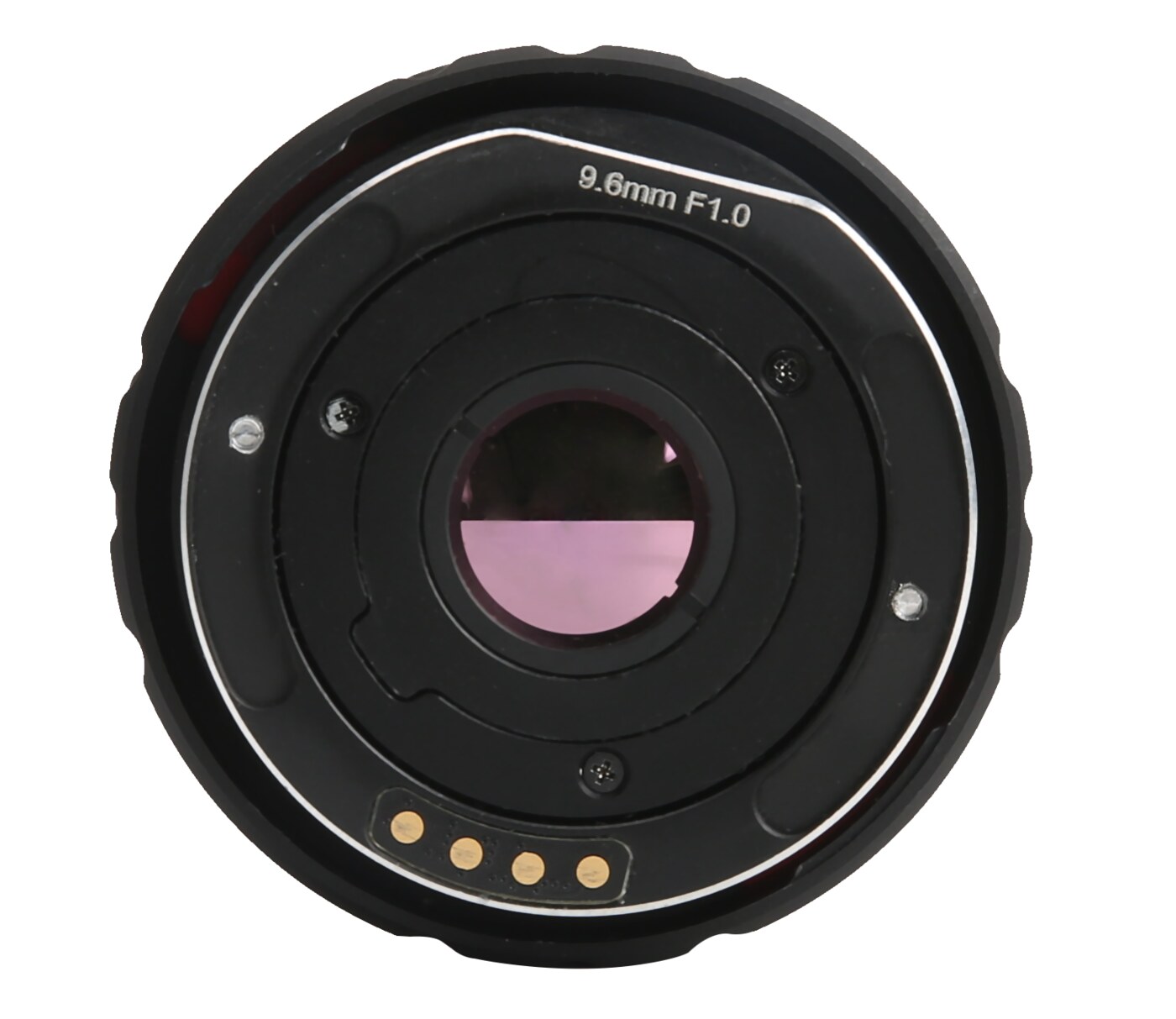

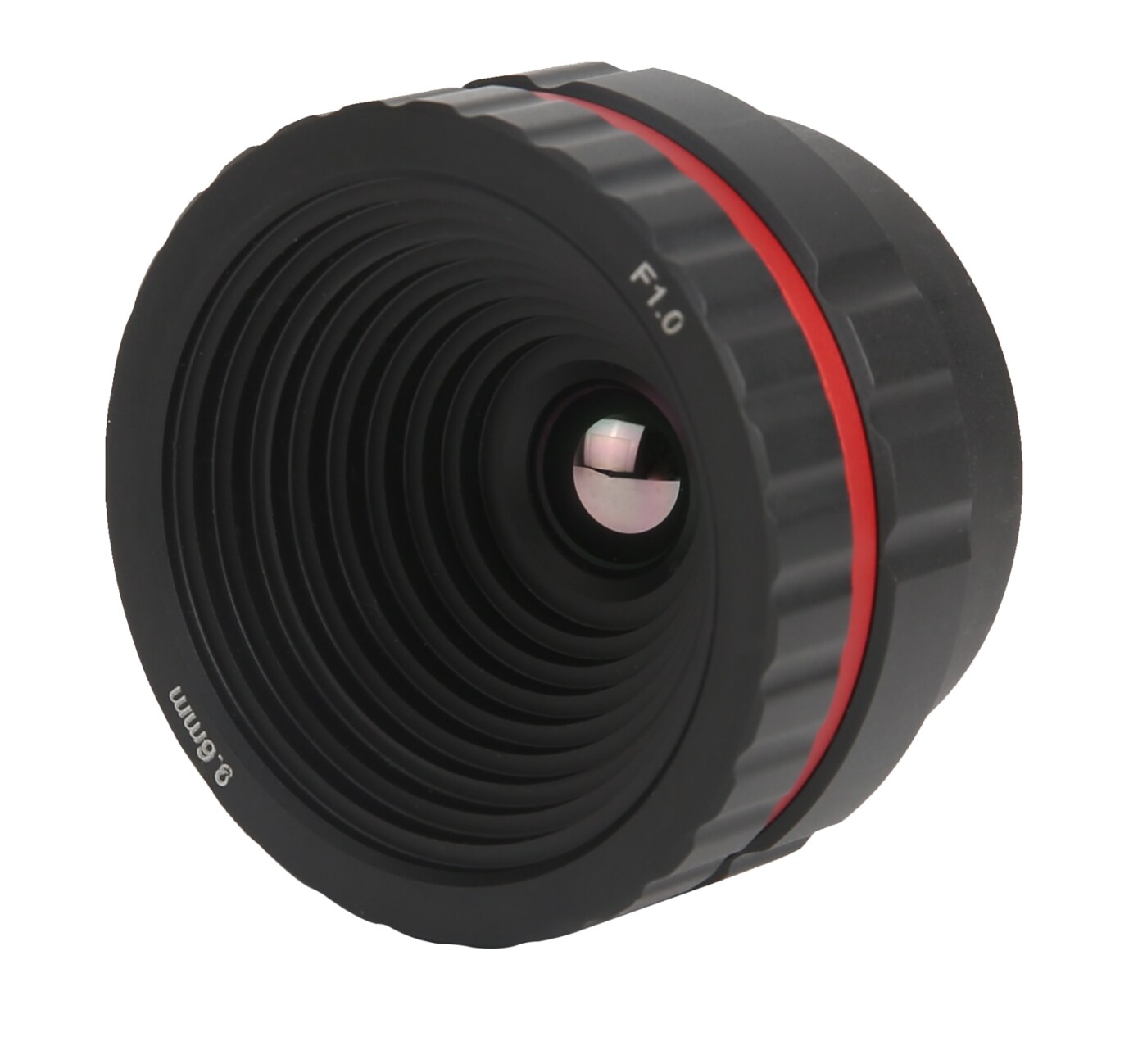

UTi537B是一款体积小、重量轻、功耗低的集成测温机芯产品。它采用640x512@12µm(UTi537B)晶圆级红外探测器，搭配9.6/18/36/62.8mm(UTi537B)调焦镜头（无需二次返厂进行温度校准），可根据用户场景需求更换，快速输出理想的高清红外热图，直观呈现目标温度分布。在目标高速运动，或发生极速温度变化的场景下，其支持25Hz(UTi536B)/30Hz(UTi537B)高帧频和-20~550 ℃的宽量程测温范围，保证图像的流畅度和温度的准确性。同时，机芯还提供了兼容性高的USB接口，及SDK开发包能快速实现产品开发需求，方便客户二次开发。小型化的尺寸，易于安装，可适应各种复杂的应用环境。广泛应用千火灾预警、应急救援、定制开发、工业检测，产品集成等场景。
产品特点
红外像素： 400x300, 12µm(UTi536B）/640x512, 12µm(UTi537B)
镜头焦距支持：6/9.6/18/36mm(UTi536B）/ 9.6/18/36/62.8mm(UTi537B)
流畅的图像显示，帧率≤ 25Hz (UTi536B) /帧率≤30Hz (UTi537B)
通用SDK接口、 二次集成开发
防灼烧机制
轻巧便携，低功耗、 体积小易集成
支持2D、 3D降噪
测温范围： -20~550°C (支持高温拓展，最高可达1300°C）
软件可定制功能，满足视频处理和功耗要求
可输出全面阵温度数据，方便二次温度分析
支持手动调焦、 镜像、 数字变倍和本地视频输出
7种伪彩可调节，可定制色标
图像细节增强算法，支持超分x2/x4
其他型号
| 型号 | 产品名称 | 测温范围 | 红外分辨率 | 视场角 | 帧频 | 对焦方式 | 数据传输方式 | 视频回放 | 其它 |
|---|---|---|---|---|---|---|---|---|---|
| UTi537A | 红外热成像测温机芯 | -20℃~550℃ | 640x512 | (H)20.09°x(V)19.37° | 30Hz | 手动调焦 | 网线传输 | 支持 | 支持二次开发 |
| UTi537B | 红外热成像测温机芯 | -20℃~550℃ | 640×512 | 46°×37° | 30Hz | 手动调焦 | USB数据传输 | 支持 | 支持二次开发 |
| UTi536B | 红外热成像测温机芯 | -20℃~550℃ | 400×300 | 28.8°×21.5° | 25Hz | 手动调焦 | USB数据传输 | 支持 | 支持二次开发 |
| UTi536A | 红外热成像测温机芯 | -20℃~550℃ | 400×300 | 29°×21.5° | 30Hz | 手动调焦 | USB数据传输 | 支持 | 支持二次开发 |
技术指标
| 产品 | UTi537B |
| 探测器类型 | 非制冷氧化钒红外焦平面探测器 |
| 红外分辨率 | 640x512 |
| 像元尺寸 | 12μm |
| 红外响应波段 | 8~14μm |
| 帧频 | 30Hz |
| 热灵敏度/NETD | ＜45mk（@f/1,300k） |
| 调焦方式 | 手动调焦 |
| 对焦距离 | 0.1 m-∞远@f 9.6mm; 0.15m-∞远@f 18mm; 0.3m-∞远@f 36mm；0.6m-∞远@f 62.8mm； |
| 红外镜头 | 定焦无热化 |
| 焦距 | 9.6mm/18mm/36mm/62.8mm |
| 光圈 | 9.6mm/18mm/36mm F1.0;62.8mm F1.3; |
| 视场角/FOV | (H)46°x(V)37°，(D)61.4°@f9.6mm；(H)24°x19.3° (V) ，(D)30.5°@f18mm；(H)12°x（V）9.6°，(D)15.5°@f36mm；(H）7°x（V）5.6°，(D)9°@f62.8mm； |
| 空间分辨率/IFOV | 1.25mrad@f 9.6mm; 0.66mrad@f 18mm; 0.33mrad@f 36mm;0.19mrad@f 62.8mm |
| 测温范围 | -20℃~+150℃ , 0℃~+550℃ |
| 测温精度 | 土3℃或士3% |
| 测温分辨率 | 0.01℃ |
| 测温方式 | 中心点测温、全屏最高温、最低温显示 |
| 测温原始数据 | 支持 |
| 图像显示 | 垂直镜像/水平镜像 |
| 图像调整 | 对比度(0-100),亮度(0-100) |
| 图像降噪 | 2D、3D降噪 |
| 图像增强 | 图像对比度拉伸 |
| 调色板 | 8种调色板可选（包括铁红、彩虹、黑白等）可定制色标 |
| 数字变倍 | 一倍，二倍，三倍 |
| 模拟视频输出 | NA |
| 数字视频输出 | Y16 |
| 输出电源电压 | DC:5V±0.25V; ≤1.25W |
| 通信接口 | USB |
| 存储接口 | NA |
| 工作温度范围 | -40℃ ~+ 60℃ |
| 储存温度范围 | -45℃ ~+7 0℃ |
| 湿度 | 10%~95%RH,非冷凝 |
| 尺寸 | Ф60 *62.7mm (f 9.6// 18mm) Ф60* 66.7mm (f 36mm)Ф60* 81.9mm (f 62.8mm) |
| 重量 | ＜95g（不含镜头） |
