产品概述

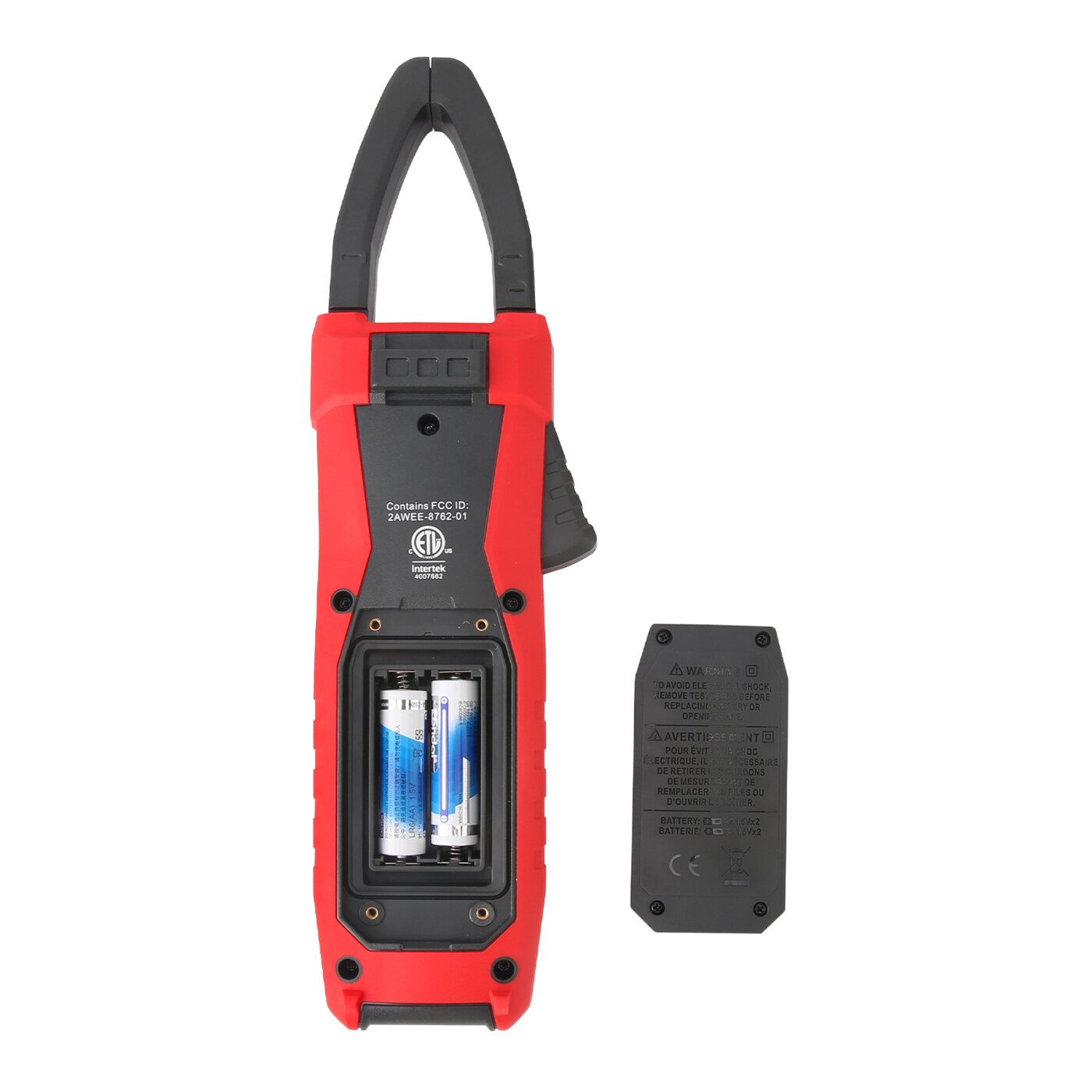

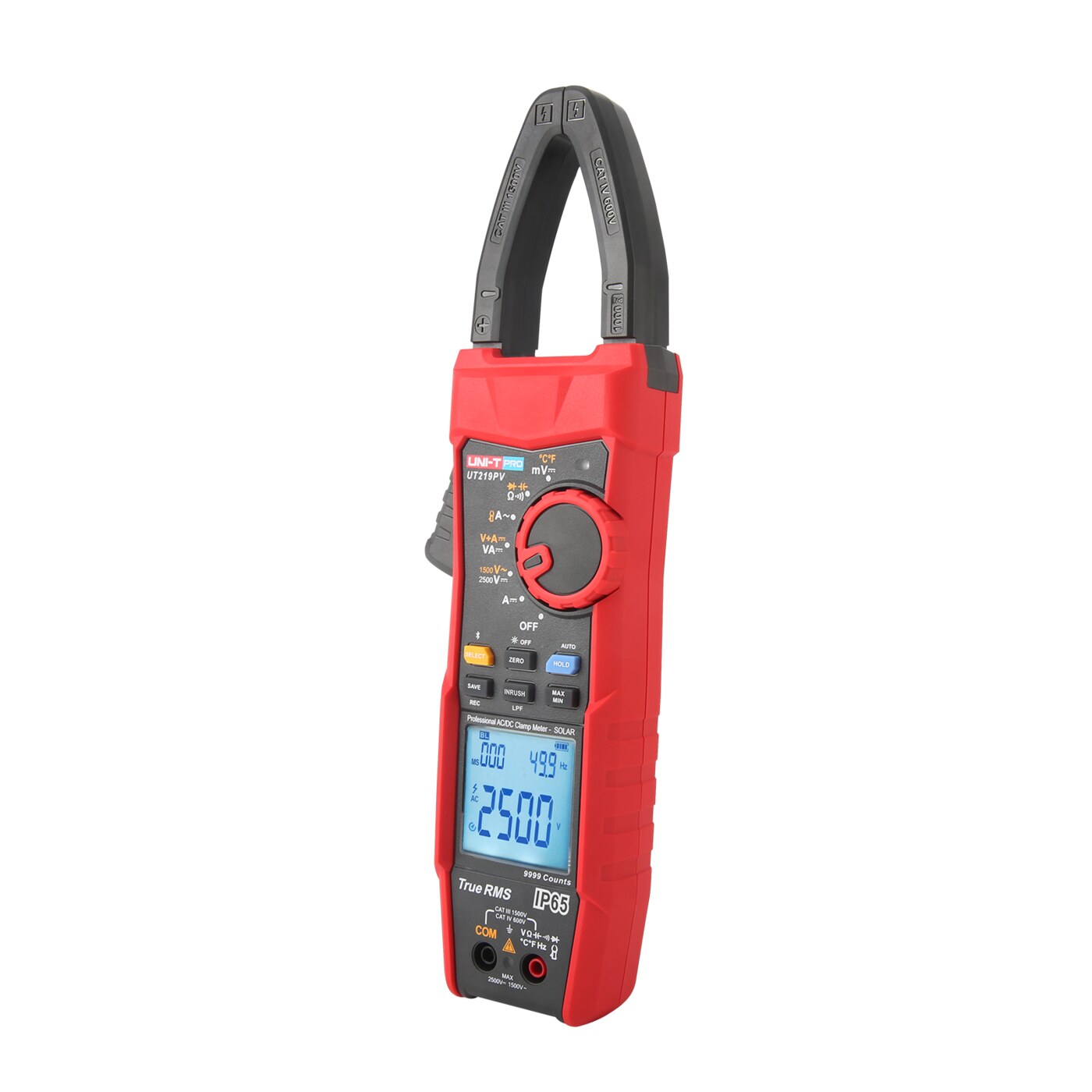

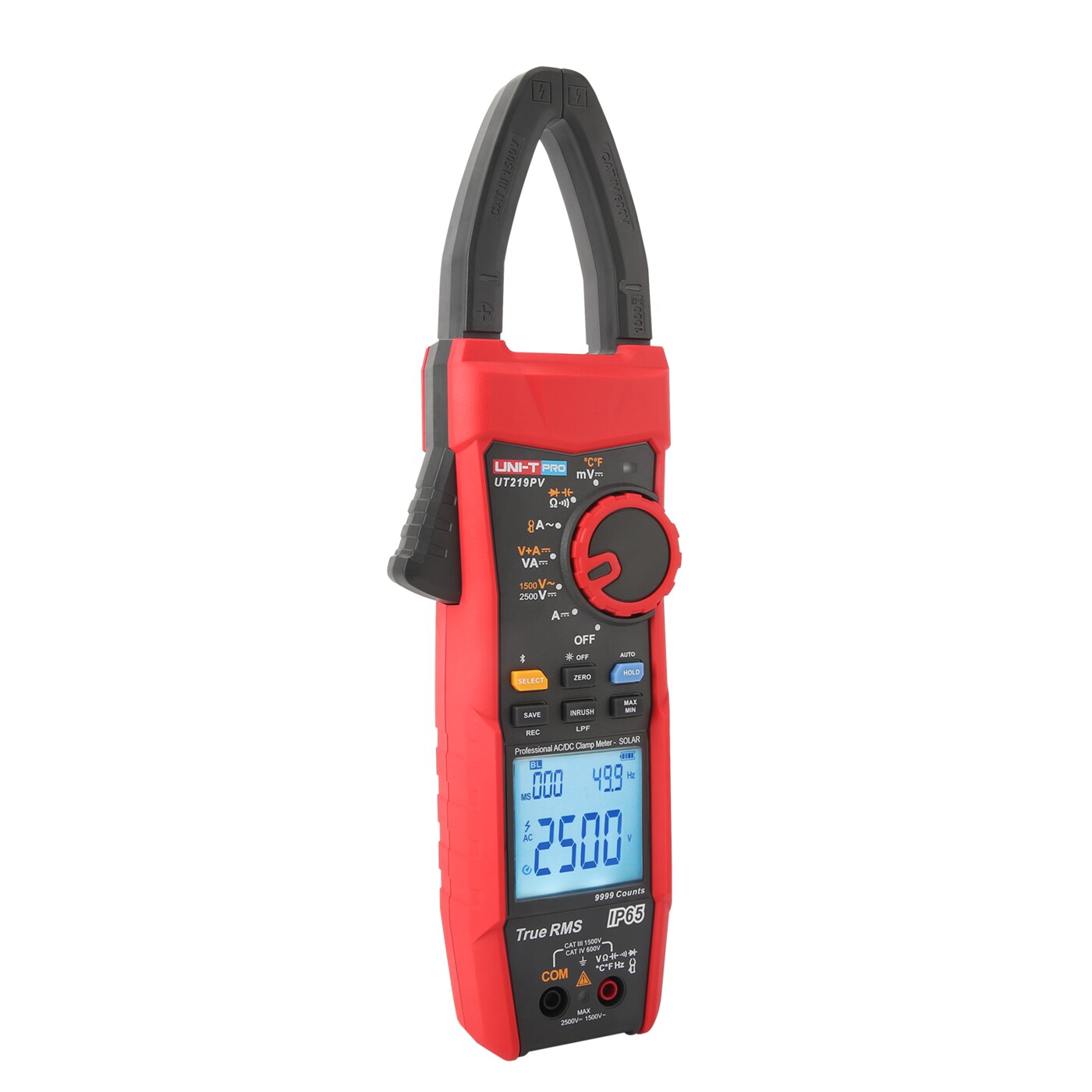

UT219PV是一款CATIII 1500V真有效值交直流钳形表；它具有全功能自动量程，性能优越，可测量交/直流电压、交/直流电流、低通滤波电压/电流、浪涌电流、峰值电流、直流功率外接柔性钳头、电阻、电路通断、二极管、电容和温度等多种参数。 广泛用于：光伏系统、储能系统、UPS不间断电源及配电设备等场景。
产品特点
测量直流电压2500V、直流电流1000A、直流功率2500kVA。
测量交流电压1500V、交流电流1000A，外挂钳头测交流电流可达3000A。
蓝牙传输功能，可连接手机APP，实现远程数据观测及仪表控制。
交流电压交流电流具备低通滤波 (LPF) 测量功能。
交流电流浪涌和峰值 (PEAK) 测量功能。
一屏双显功能，同时显示电压/频率，电流/频率，直流电压/电流,直流功率/电流。
温度测量功能(摄氏温度/华氏温度双显)
999 组数据存储功能。
可以外挂柔性电流探头。
多功能档全档位防烧，最大可承受1500Vrms/DC2500V电压冲击，并具有过压过流报警提示。
IP65 防护等级，特别适用于太阳能光伏阵列和风能系统的室外作业等。
35mm的窄边尖嘴钳口，方便在布线密集地方测量，同时适宜测量逆变器/汇流箱铜排等
其他型号
| 型号 | 产品名称 | 显示位数/平均值/真有效值 | 钳口尺寸 | 交/直流电流 | 频率 | 交/直流电压 | 电阻/电容 | 温度 | 低通滤波 | 浪涌电流 | 其他 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UT219PV | CAT III 1500V真有效值交直流钳形表 | 9999 | 35mm | 交直流电流1000A测量 | 5.0 Hz ~ 999.9Hz | 直流电压2500V测量/交流电压1500V测量 | 99.99kΩ/ 100.0uF/1000μF | -40℃~400℃ | LPF | 直流功率2500KVA测量 | |
| UT219DS | 数字钳形表 | 6000/真有效值 | 33mm | 交流：600.0A | 电流：40Hz~400Hz/电压：40Hz~400Hz | 交直流：1000.0V | 60MΩ/60mF | -40~1000°C | 支持 | 占空比、三相电机检测相序检测、V+A同位元电压电源、模拟条31段、IP54/2米防摔 | |
| UT219M | 数字钳形表 | 6000/真有效值 | 33mm | 交流：600.0A | 电流：40Hz~400Hz/电压：40Hz~400Hz | 交直流：1000V | 60MΩ/60mF | -40~1000°C | 无 | 三相电机检测相序检测、IP54/2米防摔 | |
| UT219E | 数字钳形表 | 6000/真有效值 | 33mm | 交流：600A | 电流：40Hz~400Hz/电压：40Hz~400Hz | 交直流：1000.0V | 60MΩ/60mF | 无 | 无 | 占空比、模拟条31段、IP54/2米防摔 |
技术指标
| 基本功能 | 量程 | 基本精度 |
| 型号 | UT219PV | |
| 交流电流（A) | 999.9A | 40Hz~100Hz:±(2.0%+5) |
| 100Hz~1000Hz:±(2.5%+5) | ||
| 直流电流（A) | 999.9A | ±(2.0%+5) |
| 交流电压（V) | 999.9V/1500V | 40Hz~1000Hz:±(1.0%+5) |
| 直流电压（V) | 999.9V/2500V | ±(1.0%+5) |
| 直流毫伏电压（V) | 999.9mV | ±(1.0%+5) |
| 低通滤波交流电压档（V) | 999.9V | ±（2.0％＋9） |
| 低通滤波交流电流档（A) | 999.9A | ±（2.5％＋9） |
| 低通滤波外挂钳头电流档（A) | 30.00A/300.0A/3000A | ±(4.0%+9)(中心区） |
| 交流电流(柔性电流探头)(A) | 30.00A/300.0A/3000A | ±(3.0%+5)(中心区） |
| 电流频率（Hz) | 5.0 Hz ~ 999.9Hz | ±(0.5%+5) |
| 电压频率（Hz) | 5.0 Hz ~ 999.9Hz | ±(0.5%+5) |
| 直流功率 | 999.9 kVA/2500 kVA | ±(2.0%+20) |
| 电阻（Ω） | 999.9Ω/9.999KΩ/99.99kΩ | ±(1.0％+5） |
| 电容(F) | 100.0uF/1000μF | ±(1.0％+5） |
| 摄氏温度(℃) | -40℃~400℃ | ±(1.0%+30) |
| 华氏温度(℉) | -40℉~752℉ | ±(1.0%+60) |
| 特殊功能 | ||
| 真有效值 | √ | |
| 显示位数 | 9999 | |
| 浪涌测试 | √ | |
| 二极管测试 | √ | |
| 数据保持 | √ | |
| 最大/最小/平均值 | √ | |
| 高压报警 | √ | |
| 低电量提示 | √ | |
| 检测光伏面板极性 | 当直流电压小于-10V时，红色LED闪烁并持续10秒，且蜂鸣器发声且持续10秒，LCD闪烁显示“POLARITY”符号。 | |
| 超量程提示 | √ | |
| 自动关机 | 约15分钟 | |
| 自动背光 | 打开背光，1分钟后将会自动关闭。 | |
| 蓝牙通讯 | √ | |
| 跌落测试 | 1米跌落保证精度 | |
| IP防护等级 | IP65 | |
| 安规等级 | CATIII 1500V /CAT IV600V | |
| 认证 | CE，cETLus，ROHS | |
| 基本参数 | ||
| 电源 | 1.5V电池（AA） x2 | |
| 机身颜色 | 红色+灰色 | |
| 机身重量 | 约540g | |
| 机身尺寸 | 295mm x 73mm x 50mm | |
| 标准配件 | 表笔、温度探头、电池 | |
| 标准包装 | 硬布包、说明书 | |
| 标准包装数量 | 5台 | |
| 标准包装尺寸 | 355×330×165mm | |
| 标准包装箱毛重 | 约6kg | |
