用途场景
规格参数
产品描述
◉功率：5KW-1000KW;◉电压等级60VDC-1500VDC可选；◉具有多种工作模式，可模拟电池特性；
产品介绍

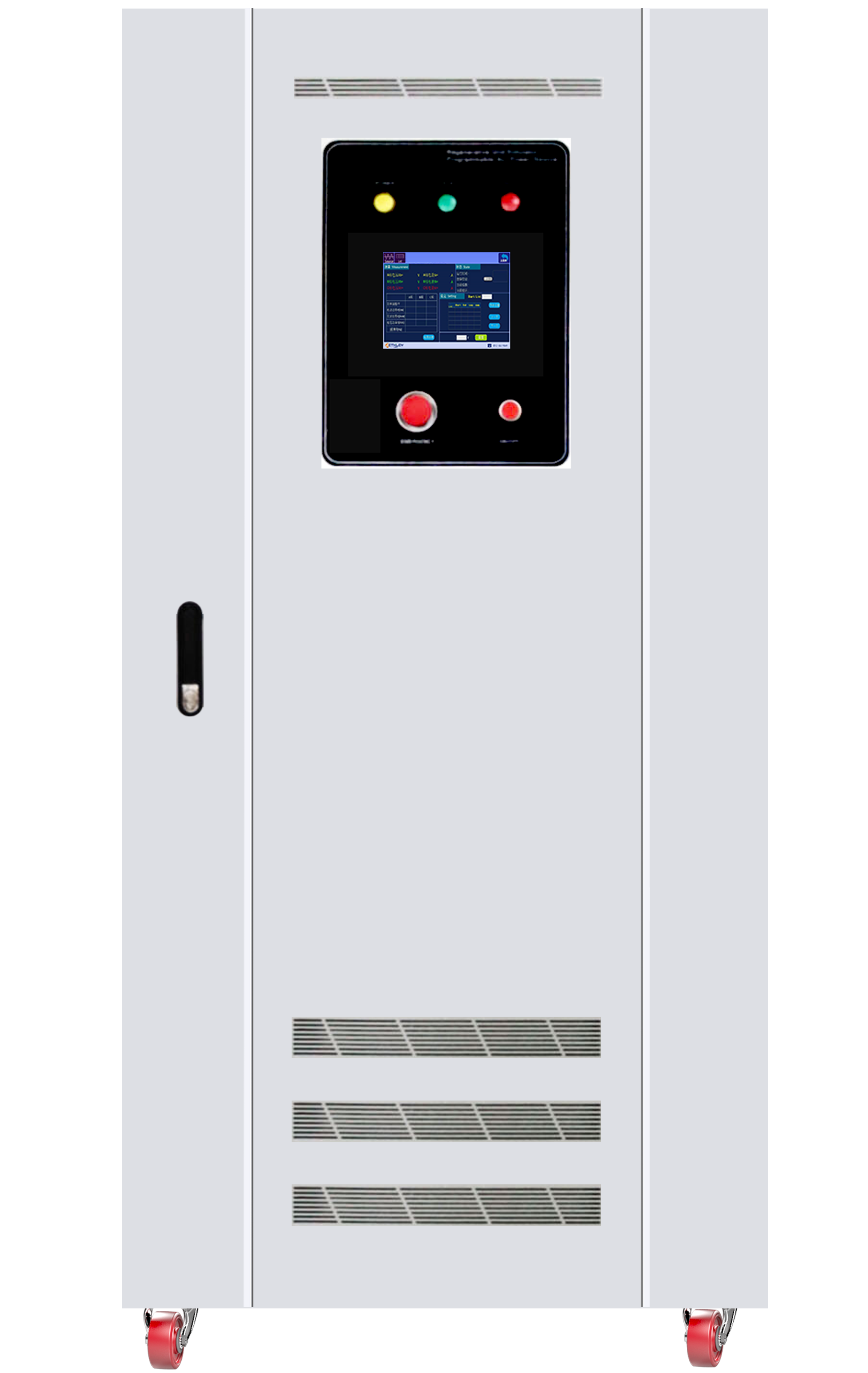

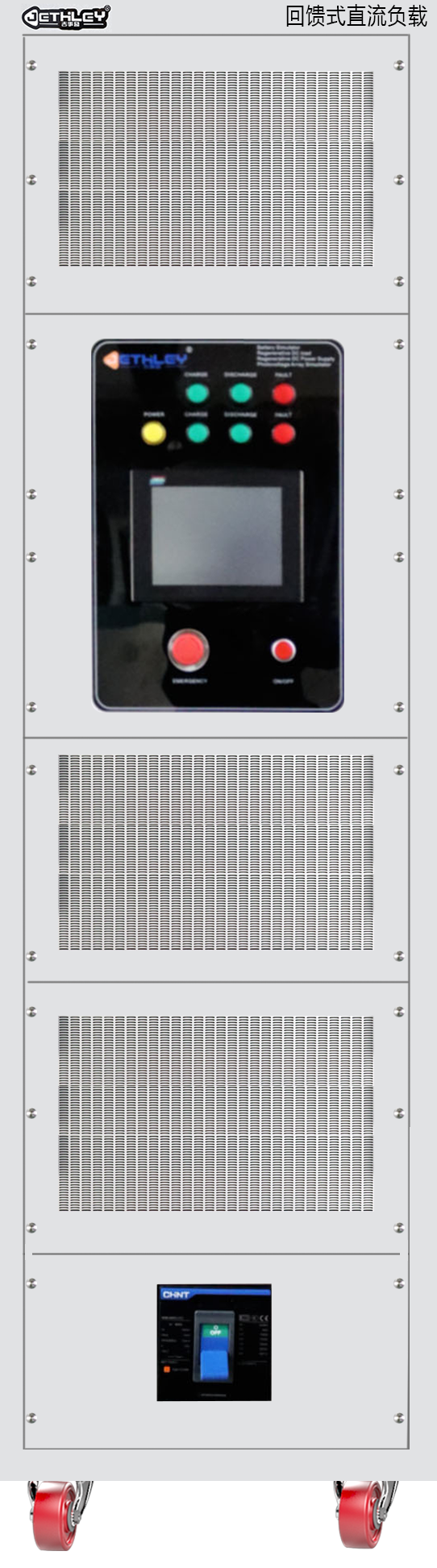

BPDC1000D系列电池模拟器采用单/三相PFC回馈式设计,纯数字化PWM整流技术,AC-DC双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99以上，100%能量回馈，对电网污染小;具有多种工作模式，可模拟电池充放电特性，替代动力电池用于不同的测试场合；满足国标GB/T 14549-1993 电能质量公用电网谐波要求；输出精度高，动态响应速度快，能量100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测试；满足GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012中测试项目对电源的使用要求。
◉单/三相P.F.C回馈设计, 系统采用AC-DC、DC-DC双向变换两级架构,能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间,电气完全隔离;
◉AC-DC双向变换采用四象限SVPWM技术，能量双向流动，功率因素高达0.99以上，并网谐波污染小100%能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;
◉智能监控功能,友好的人机界面,可通过CAN总线或PC远程控制;
◉动态响应速度快,10%～90%负载上升/下降时间小于5ms;﹢90% ～﹣90%负载切换时间小于10ms;
◉具有多种工作模式：
电池模拟模式：模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程;
直流电源模式：具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、电压电流动态响应速度快;
直流负载模式：备具有恒压、恒阻、恒流、恒功率等功能;
◉具有本机操作、远程操作功能，配有远程控制软件及外部通讯功能，通讯接口：RS485/CAN/LAN ;
◉动力接入和输出接口，具有电气安全防护功能;
◉远程操作提供标准上位机软件，协议开放，支持第三方指令控制;
◉同型号可多台并机，提升输出能力，便于容量升级;
电源模式：恒压、恒流、恒功率

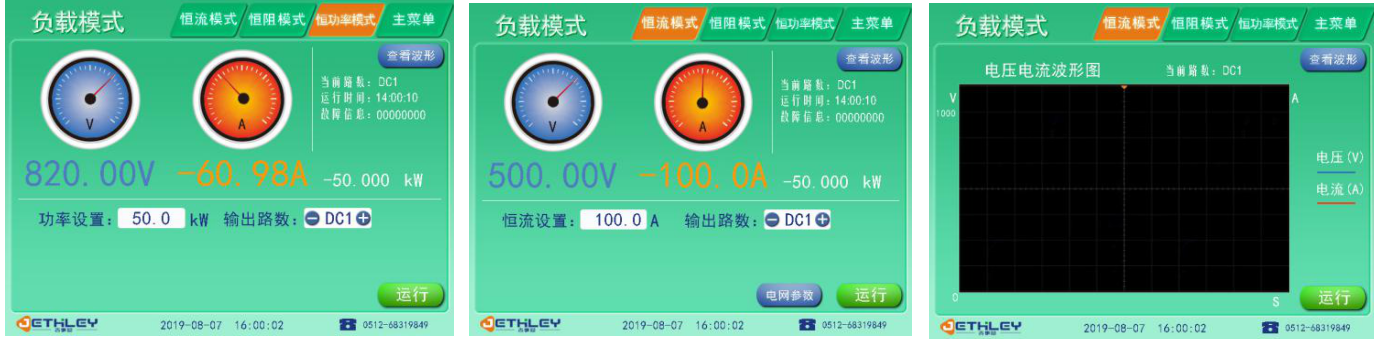

负载模式：恒功率、恒流、恒内阻

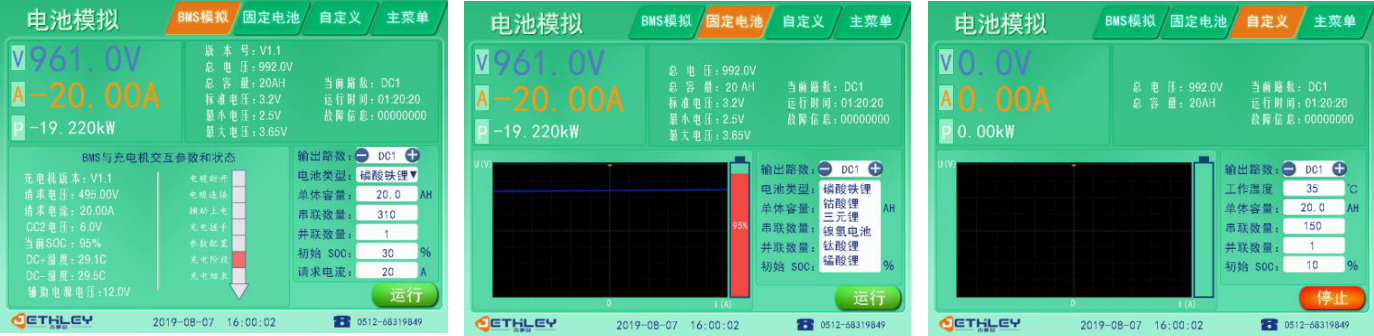

电池模拟模式
