DEL6000系列直流电子负载

产品描述

DEL6000系列负载是一款高可靠、高密度、高性能直流电子负载，具有20V、40V、150V、600V、1200V、1500V六种电压范围，单机密度6kW仅3U高度，功率从400W至72kW可选，支持主从并联，最大功率可扩展至720kW。电压、电流多档量程且拥有1MHz高速采样、控制、捕获能力，可实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us，50kHz频率范围。多种工作模式，20余种测试功能。除此，还具备丰富的远程通讯、数字、模拟监控接口，均为满足用户的各种负载应用需求而生。

产品介绍

DEL6000系列负载是一款高可靠、高密度、高性能直流电子负载，具有20V、40V、150V、600V、1200V、1500V六种电压范围，单机密度6kW仅3U高度，功率从400W可达72kW，支持主从并联，最大功率可扩展至720kW。电压、电流多档量程且拥有1MHz高速采样、控制、捕获能力，可实现快速的环路响应、高速的电流上升、下降速度，动态模式分辨率可达1us，50kHz频率范围。多种工作模式，20余种测试功能。除此，还具备丰富的远程通讯、数字、模拟监控接口，均为满足用户的各种负载应用需求而生。
DEL6000系列负载广泛应用于动力、燃料电池测试，直流工业、服务器电源，直流充电桩、车载充电机，接触器、继电器等功率电子元器件及其他电力电子产品的设计、验证和生产测试中。

◉ 单机输入功率：400W~72kW可选；
◉ 功率：可扩展至720kW，（其他可定制）；
◉ 电压范围:20VDC、40VDC、150VDC、600VDC、1200VDC、1500VDC可选；
◉ 电流范围:0~4200A可选；
◉ 电压精度：0.025%F.S.；电流精度：0.05%F.S.；
◉ 短时间超额定功率两倍的带载能力 ；
◉ 1MHz高速电压、电流采样率，1us控制分辨率；
◉ 50kHz高速动态模式，可调电流上升和下降沿；
◉ 1kHz电压、电流等参数通讯传输速率；
◉ CV环路速度可设，匹配不同电源；
◉ 二十余种测试功能：序列测试，自动测试，短路模拟，时间测量，放电测试，内阻测试，电压峰值、过流测试，过功率测试，扫频测试，负载效应，LED模拟，正弦波功能等；
多种工作模式：CC、CV、CR、CP、CV+CC、CR+CC、CV+CR、CP+CC；
◉ 序列支持50个文件，每个文件100步，支持文件链接；
◉ 标配LAN、RS232、RS485，可选配GPIB、USB、CAN，具备隔离高速外部数字、模拟监控接口；
◉ 全方位保护功能：过电压、过电流、过功率、过热、电流振荡保护、限电流、限功率、反接告警等；

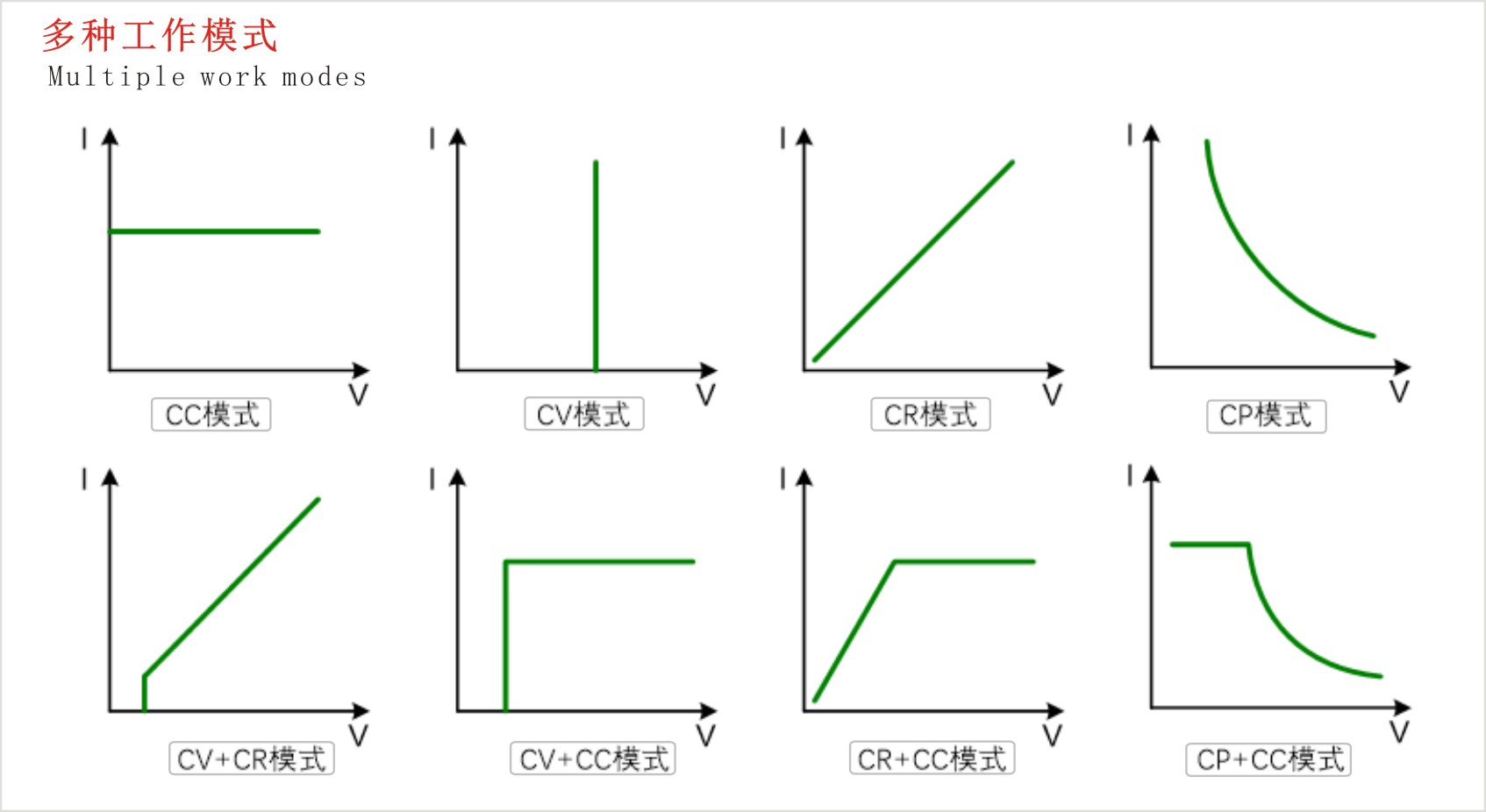

◉DEL6000系列负载已有CC、CV、CR、CP基本工作模式，在满足了绝大多数电源、电池、器件类产品应用需求后，增加了CV+CC、CV+CR、CR+CC、CP+CC多种组合工作模式，为客户解决充电桩、车载充电器、UPS等设备，启动电流过流、过冲等问题，用户可根据实际工况选择更适合自己的工作模式完成测试。

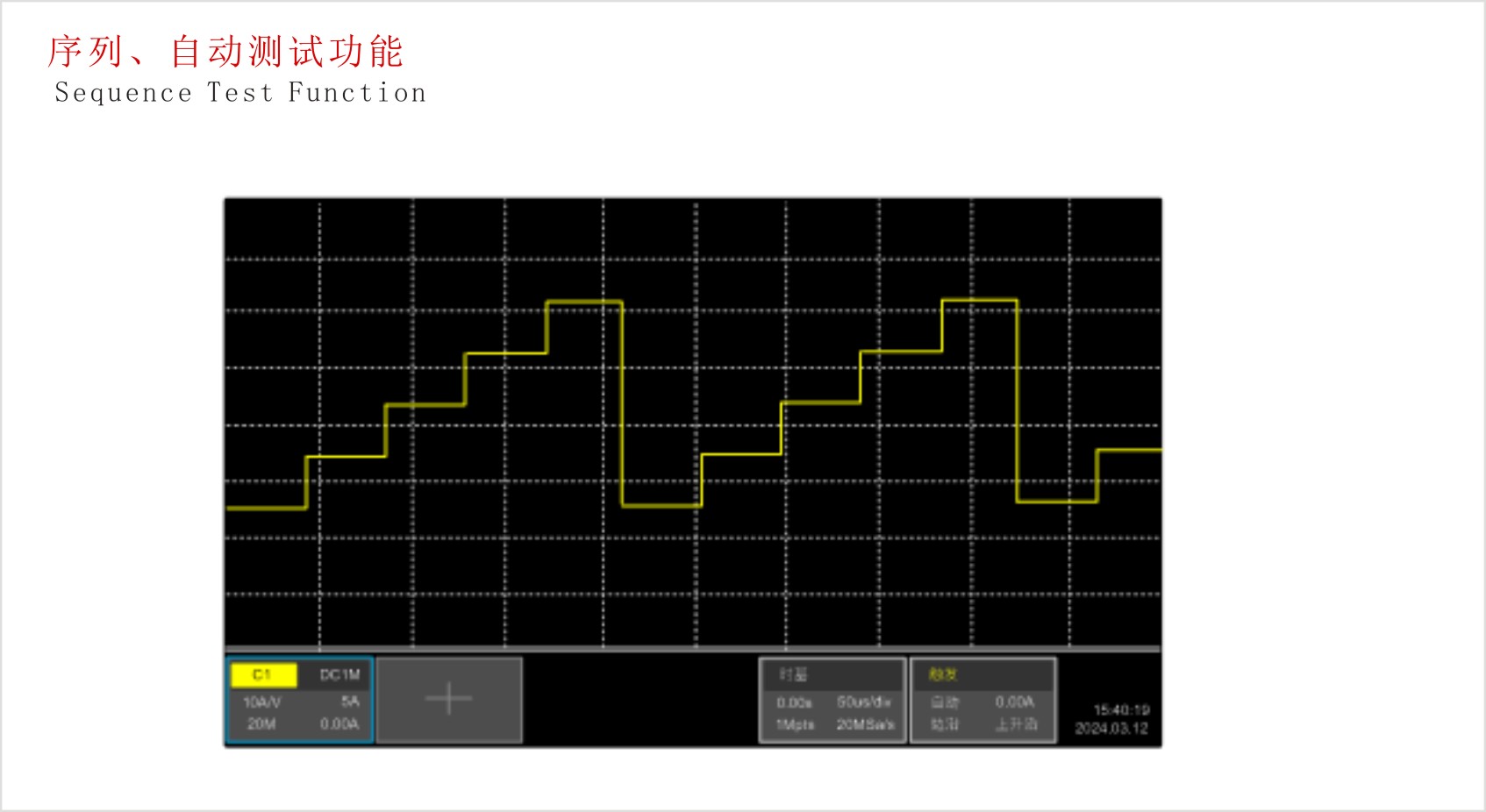

◉DEL6000系列序列功能支持50个文件，单文件100步，可链接，循环以及工作模式选择，满足用户进行电源、电池等复杂、快速工况模拟。自动测试功能，同样具备50个不同文件，每文件20步，每步可编辑不同工作模式，判断条件，内容以及检测时间等参数，运行后结果在屏幕和复合端口中提供给用户；系统集成和远程控制均可方便使用。

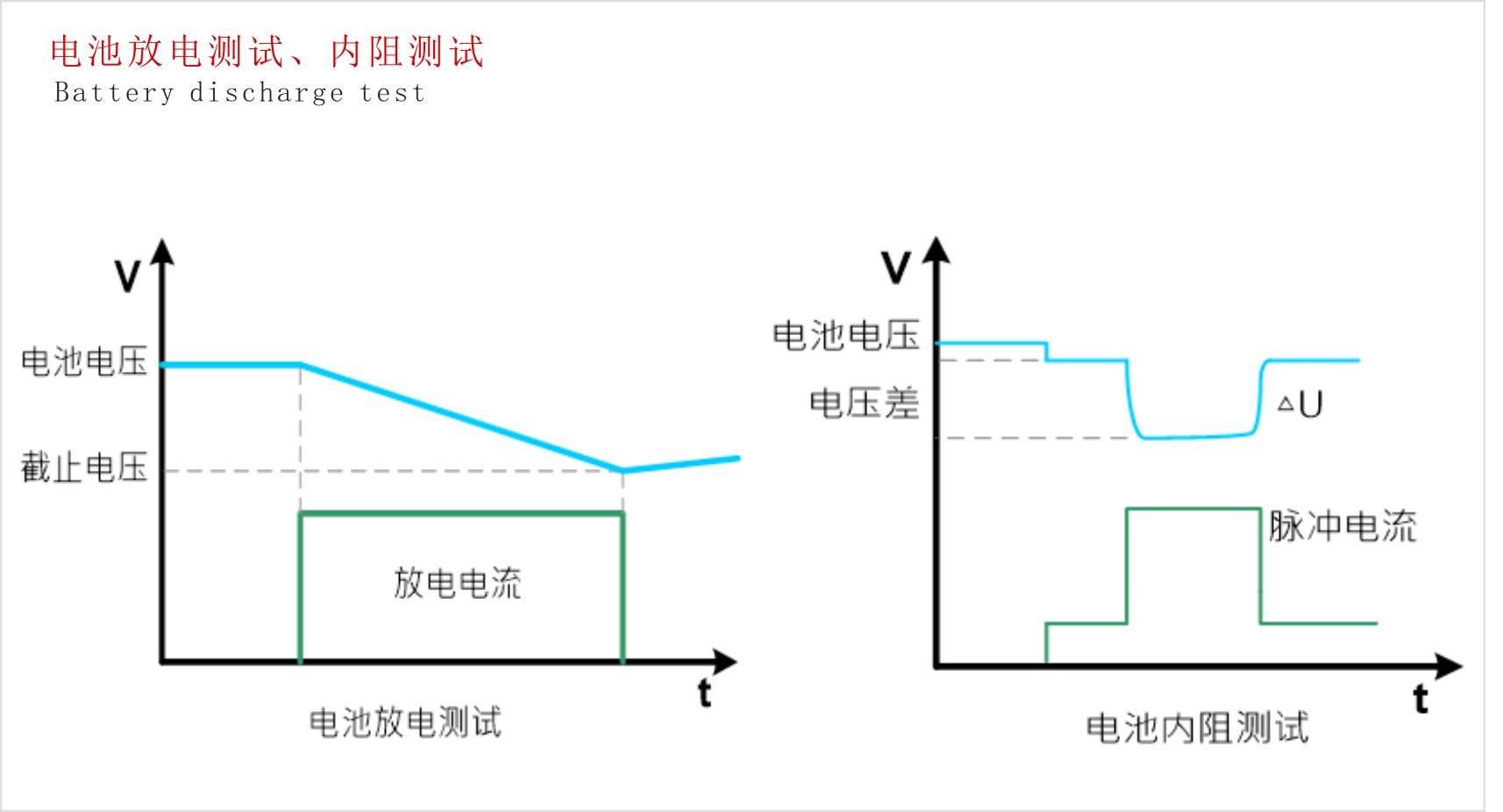

◉DEL6000系列负载为电池放电测试提供了三种工作模式：恒流、恒电阻、恒功率进行稳态放电，同时还可设置截止电压、截止电量、截止时间。功能开启后，电池的放电电量（Ah、Wh），放电时间等信息均可在屏幕上查阅。电池放电测试功能亦可用于超级电容、燃料电池等的放电参数测试；
提供的内阻测量功能，在电流改变的瞬间，准确的捕获内阻电位差，从而获得准确，稳定的内阻值。

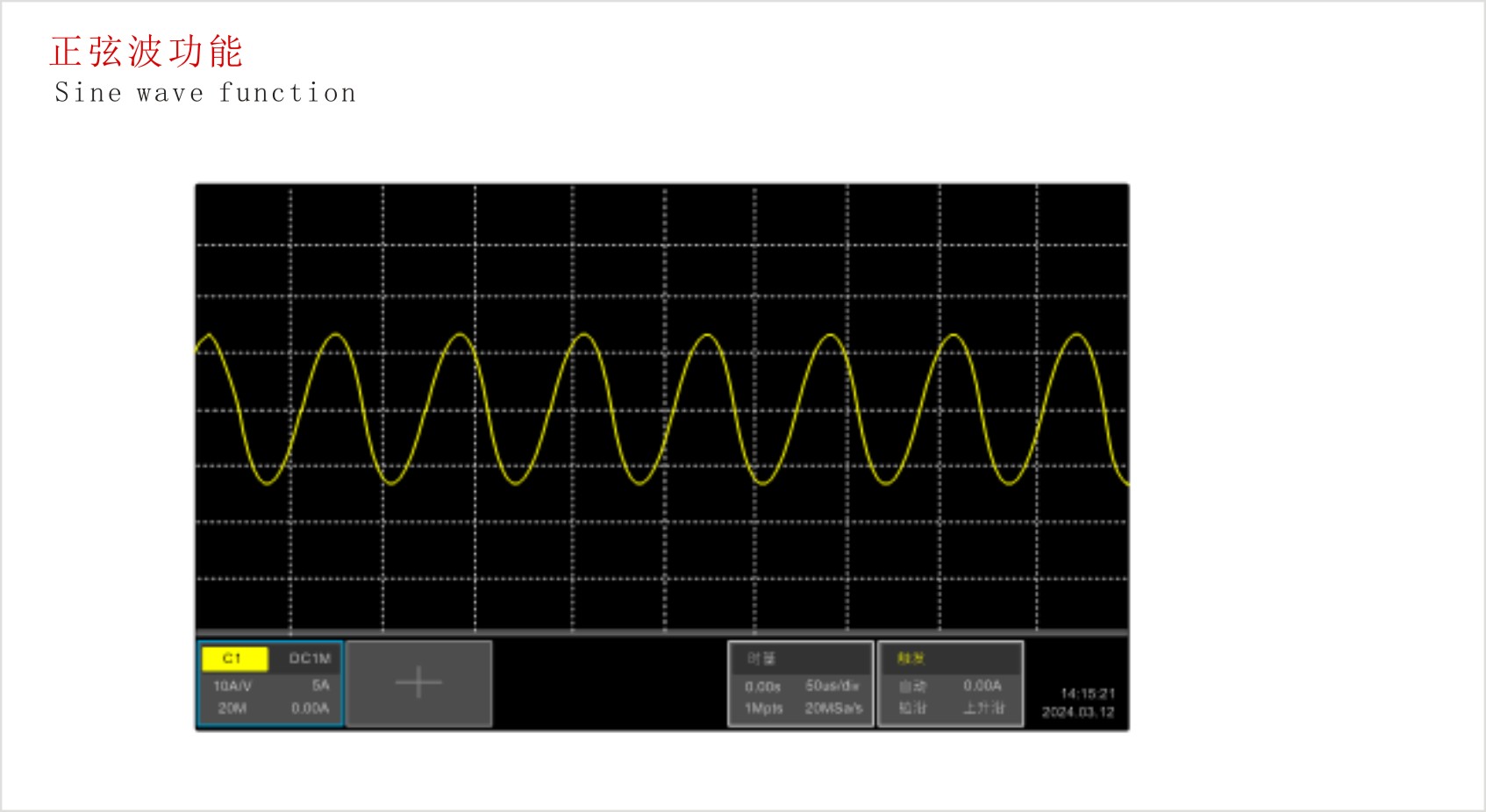

◉DEL6000系列负载提供了可设正弦波峰值、谷值以及频率的电流带载波形该功能，方便用户应用于燃料电池的测试。

◉ 20VDC超低压程控直流电子负载选型

◉ 40VDC超低压程控直流电子负载选型

◉ 150VDC/600VDC/1200VDC中功率程控直流电子负载选型

◉ 150VDC/600VDC/1200VDC/1500VDC大功率程控直流电子负载选型
