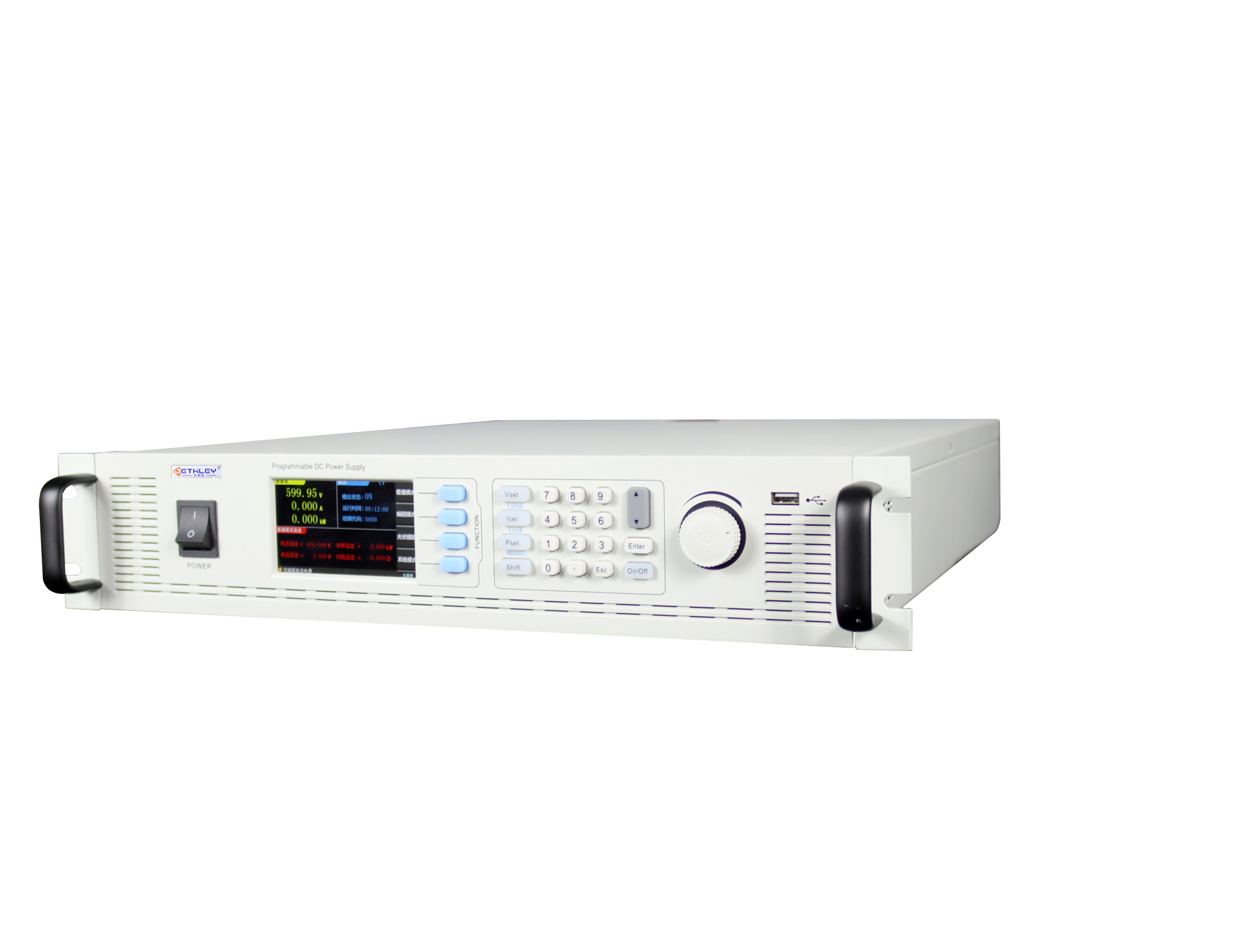

DS8000系列宽范围可编程直流电源

Name: DS8000系列宽范围可编程直流电源
Brand: JETHLEY
SKU: DS8000系列宽范围可编程直流电源
Availability: InStock

型号：DS8000系列宽范围可编程直流电源

分类国货精品 > JETHLEY > 直流电源摘要直流电源

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品描述

DS8000系列宽范围高精度可编程直流电源带主动式PFC功率因素高达0.99是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、快速瞬态响应，且效率高达93%。

产品介绍

DS8000系列宽范围高精度可编程直流电源带主动式PFC,功率因素高达0.99,是采用PWM技术的高频开关式直流电源，模块化设计，采用先进的DSP数字控制技术，具有恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源输出的高精度、低纹波、快速瞬态响应；产品主要定位于电子电力生产、蓄电池行业、PCB板制造行业及通讯、PLC供电、机电老化试验、直流电机测试、自动测试系统集成、医疗器械、工业、电池充电及模拟、混合动力汽车与光伏逆变器测试研究单位、实验室对高精度直流电源的需求.

◉带主动PFC,功率因素高达0.99;

◉恒功率宽范围电压电流输出;

◉采用高速DSP进行PID运算,直接输出PWM,模块化设计，高功率密度、体积小、大大降低故障率;

◉采用18bit高速ADC,快速精确测量电压、电流值;控制电路采用高速CPU,稳压精度,高纹波小;

◉具有9组记忆，可以将常用的参数(电压、电流)设定，方便使用时调用，一次可执行100组不同电压、电流、功率、上升时间、运行时间设定，并可连续做999999次循环测试,运行时间最短可设定1ms,此模式下可编辑多种输出波形;

◉提供嵌入式智能化PC机监控系统，具有RS232、RS485、LAN、CAN、USB多种通讯接口，MODBUS-RTU标准通讯协议;

◉标配0-5V模拟量信号接口;

◉级联功能：外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，最多支持200台同型号产品并机;

◉可设置电压斜率和电流斜率，实现对电压电流的变化速度控制，用来测试负载的稳定工作区间、保护点及稳定性;

DS8000系列高精度宽范围可编程直流电源
容量Power	600W-2000KW见后附选型规格表
制作方式Working	SPWM(正弦脉宽调制)
输入 INPUT	相数 Phase	1φ2W+PE 单相两线+地线或者3φ4W+PE 三相四线+地线
电压 Voltage	220V±15% 或者 380V±15%
频率Frequency	47Hz - 63Hz
功率因数 PFC	≥0.98主动PFC
输出 OUTPUT	电压Voltage	0-100%满量程电压可调
电流Current	0-100%满量程电压可调
功率Wattage	0-100%满量程电压可调
显示 Display	电压Vrms、电流Arms、功率Wattage、时间Time
电压纹波 rms Voltage Ripple	0. 1%FS(满量程）
电流纹波rms Current Ripple	0. 2%FS(满量程）
稳压精度 Voltage Regulation	≤±0. 05%FS (FS Resistor Lond)
稳流精度Current Regulation	≤±0. 1%FS (FS Resistor Load)
电源调整率Linear Regulation	±0. 1%FS
负载调整率 Load Regulation	土≤0. 3%
最高效率Highest Efficiency	≥93%
电压解析度Voltage Resolution	VO <100V: 0. 001V: V0 <1000V: 0. 01V;V0≥1000V: 0. 1V
电流解析度 Current Resolution	输出Io<10A:分辨率0. 001A；输出100>10≥10A:分辨率0. 01A;输出1000A>Io≥100A:分辨率0. 1A；输出Io≥1000A:分辨率1A:
设定项目	电压调节CV	0-100%额定电压可设定
电流调节CC	0-100%额定电流可设定
功率调节CP	0-100%额定功率可设定
测量精度	电压Voltage	±0. 05%FS
电流Current	±0. 05%FS
功率Wattage	±0. 05%FS
可程组数 Programmable	共100组，每组可运行电压、电流、上升时间、运行时间
级联功能Parallel connection	外置M&S主－从串／并机端口，单机可通过系统设置任意切换主－从机，最多支持多台并机
控制电压 Control Voltage	0-5V对应0-100%FS
通讯接口Interface	标配RS232、RS485、USB、LAN通讯接口／GPIB通讯接口可选
电磁兼容 EMC	输入EMI滤波器
限流设定I-LIM Set	O-Max Current（超过电流设定值电源保护，停止输出）
限压设定V-LIM Set	O-Max Voltage（超过电压设定值电源保护，停止输出）
保护 Protection	过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
冷却方式 Cooling	调速风扇强制冷却
绝缘耐压Safety Regulation	输入对机壳20MΩ 500VDC，输出对机壳20MΩ 500VDC;输入对机壳 1500VAC 1分钟，输入对输出 1500VAC 1分钟
运行环境Environment	－10~45℃(-20℃~50℃需定制）0~90%RH

型号 Model	输出 OUTPUT	型号 Model	输出 OUTPUT	型号 Model	输出 OUTPUT
容量 Capacity	电压	电流	容量 Capacity	电压	电流	容量 Capacity	电压	电流
DS 8000 (300 W)	30 V	30 A	DS 8000 (600W)	30 V	60 A	DS 8001 (1.2 KW)	30 V	120 A
50 V	18 A	50 V	36A	50 V	72 A
100 V	9 A	100 V	18 A	100 V	36 A
150 V	6 A	150 V	12A	150 V	24A
200V	4.5A	200V	9A	200V	18A
300 V	3 A	300 V	6 A	300 V	12A
600 V	1.5 A	600 V	3 A	600 V	6 A
1000 V	1 A	1000 V	1.8 A	1000 V	3.6 A
		1500 V	1.2 A	1500 V	2.4 A
DS 8002 (2 KW)	10 V	240 A	DS 8003 (3 KW)	10 V	360 A	DS 8005 (5 KW)	10 V	600 A
30 V	134A	30 V	200 A	30 V	334A
60 V	100 A	60 V	150 A	60 V	250 A
100 V	60 A	100 V	90 A	100 V	150 A
150 V	40A	150 V	60 A	150 V	100 A
300 V	20A	300 V	30 A	300 V	50A
600 V	9A	600 V	15 A	600 V	30 A
1000 V	6A	1000 V	9 A	1000 V	15 A
1500 V	4A	1500 V	6A	1500 V	10A
DS 8010 (10 KW)	10 V	1200 A	DS 8015 (15 KW)	10 V	1800 A	DS 8020 (20 KW)	10 V	2400 A
30 V	667A	30 V	750 A	30 V	1000A
60 V	500 A	60 V	750 A	60 V	1000 A
100 V	300 A	100 V	450 A	100 V	600 A
150 V	200 A	150 V	300 A	150 V	400A
300 V	100A	300 V	150 A	300 V	200A
600 V	50 A	600 V	75 A	600 V	100A
1000 V	30 A	1000 V	45 A	1000 V	60 A
1500 V	20 A	1500 V	30 A	1500 V	40 A
备注：1500V以上电压需订制
