规格参数
产品描述
◉功率：3-1000KW可选；◉由电阻(R)、电容cc)、二极管(D)为主要元器件构成的种非线性模拟负载；◉触摸屏+远程上位机控制，通讯接口RS232、RS485等，遵循标准的modbus RTU协议。
产品介绍
RCD负载是电阻(R)、电容（C）、二极管（D）为主要元器件构成的一种非线性模拟负载，可用来测试数据中心发电机组、UPS等供电设备，了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测，可避免其在实际使用时无法带动负载或对电网造成污染，从而保障供电安全。
◉采用触摸屏+PLC方式进行控制， 提供相应上位机操作软件；
◉可根据性能检测要求， 相应的负载功率可任意组合， 步距0. 01k~满量程功率连续可调；
◉负载基准功率因数为0. 7, 通过有功功率、 无功功率的自由组合， 可实现功率因数在0. 3-1范围的调整；
◉可以模拟现场运行波形及电力工况， 谐波、 无功、 有功电流可以预先设置并自动运行；
◉可模拟三相负载、 二相负载、 单相负载；
◉三相独立可调， 可以三相不平衡运行， 也可三相在不同模式下运行；
◉可以将测量数据上传到PC机上并实现对检测过程数据的过程过程记录存储功能；
◉模拟负荷瞬态变化， 模拟冲击性负荷幅值连续可调；
◉具有而板操作或远程控制两种操作方式；
◉采用新型电阻元件， 功率密度高， 无红热现象， 整机由电阻R、 电容C和二极管D三部分组成的整流性负载；
◉具有交流过／欠电压、 输出过电流、 直流过／欠电压、 短路、 过温等完善的保护功能；
◉采7寸LCD触摸屏控制、 LCD仪表显示．

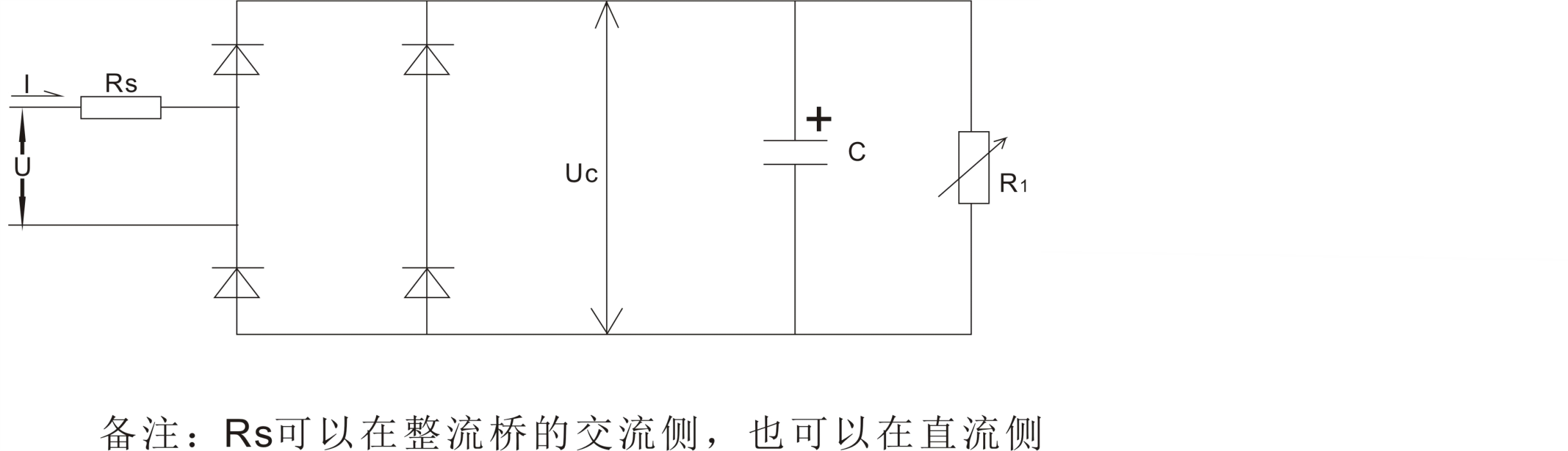

◉主要有电阻R，电容C和二极管D三部分组成：
| RCD- AC系列非线性负载 | |
| 型号Model | RCD-AC1000 |
| 功率wattage | 5-300KW |
| 测试电压Test voltage | 单相220VAC/三相400VAC |
| 步进Minimum step | 0.001 KW |
| 显示Display | 电压、电流、功率、时间 |
| 电压精度Voltage precision | 0.5% |
| 电流精度Current precision | 0.5% |
| 负载误差Load error | 3% |
| 控制方式Control | 触摸屏+PC |
| 可程组数Programmable | 30组 |
| 动态调节时间 Time | 小于20ms |
| 工作电压Power | 单相 220VAC/三相380VAC 50HZ |
| 工作方式Working | 可连续工作 |
| 保护Protection | 过温保护、过温报警、过流保护、短路保护、 |
| 通讯接口Interface | RS232C/RS485 |
| 绝缘等级Insulation | F级 |
| 防护等级Protect | IP30 （室内） |
| 冷却方式Cooling | 强制风冷 |
| 噪音Noise | 距离1米， 小于65dB |
| 运行环境Environment | 0-45℃(室外- 20℃-50℃需定制) 20-90%RH |
| 备注 | 可根据客户要求订制 |
