光伏逆变器自动测试系统针对光伏逆变器、储能逆变器测试验证测试，符合EN50530Sandia Lab IEEE1547 1547.1 UL1741，国标GB/T 19939 CGC/GF004/GF035 (NB/T 32004-2013) 的电气初步测试要求，使用者只需要勾选测试条件和规格既可以用标准测试项目进行测试.
产品介绍
SYS3000系列自动测试系统遵循行业最新标准针对光伏逆变器测试老化而设计的系统平台，配置最优化的测试项目,系统通过通讯配置采集逆变器测试过程中测量仪器、电源及负载实时的状态数据，实现测试系统自动监控及自动管理，并对结果保存后续查询，有助于保证老测试数据的可追溯和分析性，提高产品品质和可靠性；数据符合EN50530,Sandia Lab, IEEE1547, 1547.1, UL1741，国标GB/T 19939, CGC/GF004/GF035 (NB/T 32004-2013) 的电气初步测试要求使用者只需要勾选测试条件和规格,既可以用标准测试项目进行测试.结合GB/T 34133-2017《储能变流器检测技术规程》、GB/T 34120-2017《电化学储能系统储能变流器技术规范》、NB/T 31016-2011《电化学储能功率控制系统技术条件》、Q/GDW11294-2014《电池储能系统变流器试验规程》等储能变流器（PCS）检测的技术标准要求。

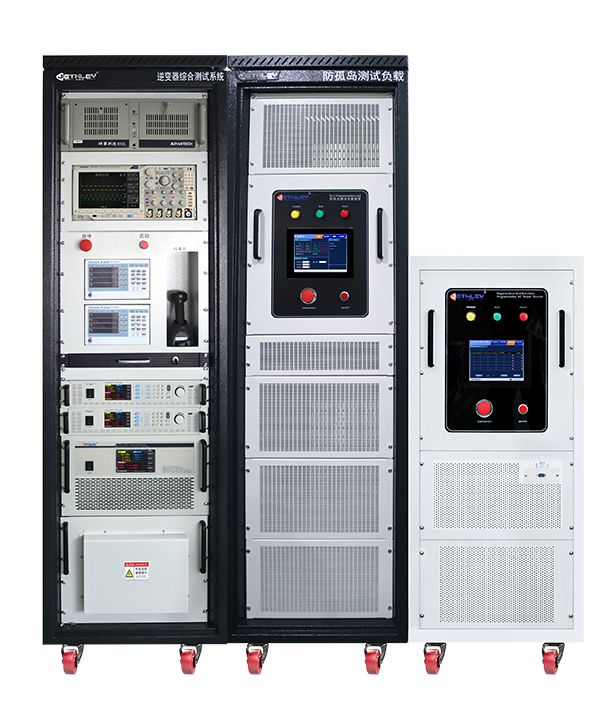

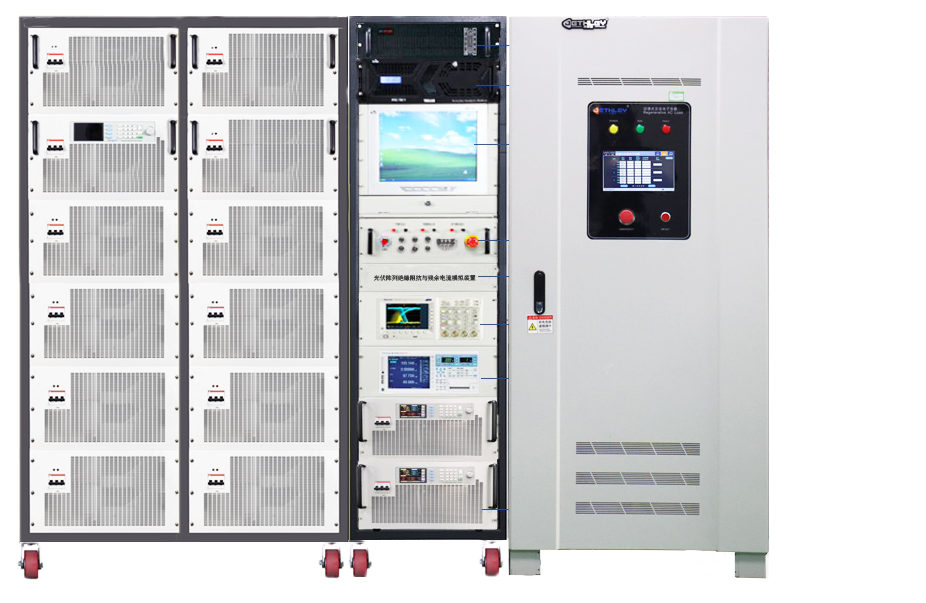

光伏逆变器自动测试系统组成部分（具体根据用户测试项目要求配置）：
1.回馈式电网模拟器 2.系统控制单元 3. 工业计算机主机 4.显示器 5.系统控制单元 6. 光伏阵列绝缘阻抗与残余电流模拟装置 7.示波器 8.功率分析仪 9.光伏阵列模拟器 10.电池模拟器 11.防孤岛测试负载
| 序号 | 标准号 | 标准名称 |
| 1 | GB/T 34133-2017 | 储能变流器检测技术规程 |
| 2 | NB/T31016-2011 | 电池储能功率控制系统技术条件 |
| 3 | GB/T 34120-2017 | 电化学储能系统储能变流器技术规范 |
| 4 | IEC62116-2008 | 并网连接式逆变器孤岛防护措施测试方法 |
| 5 | IEEE 1547 | 分布式电源与电力系统互连IEEE标准 |
| 6 | UL 1741 | 用于分布式电网的逆变器、变换器和控制器 |
| 7 | GB/Z 19964-2012 | 光伏电站接入电网技术规定 |
| 8 | GB 7251.1 | 低压成套开关设备和控制设备 第 1 部分:型式试验和部分型式试验成套设备 |
| 9 | GB/T 12325 | 电能质量 供电电压允许偏差 |
| 10 | GB/T 12326 | 电能质量 电压允许波动和闪变 |
| 11 | GB/T 13384 | 机电产品包装通用技术条件 |
| 12 | GB/T 14549 | 电能质量 公用电网谐波 |
| 13 | GB/T 15543 | 电能质量 三相电压不平衡 |
| 14 | GB/T 15945 | 电能质量 电力系统频率偏差 |
| 15 | QC/T897-2011 | 电动汽车用电池管理系统技术条件 |

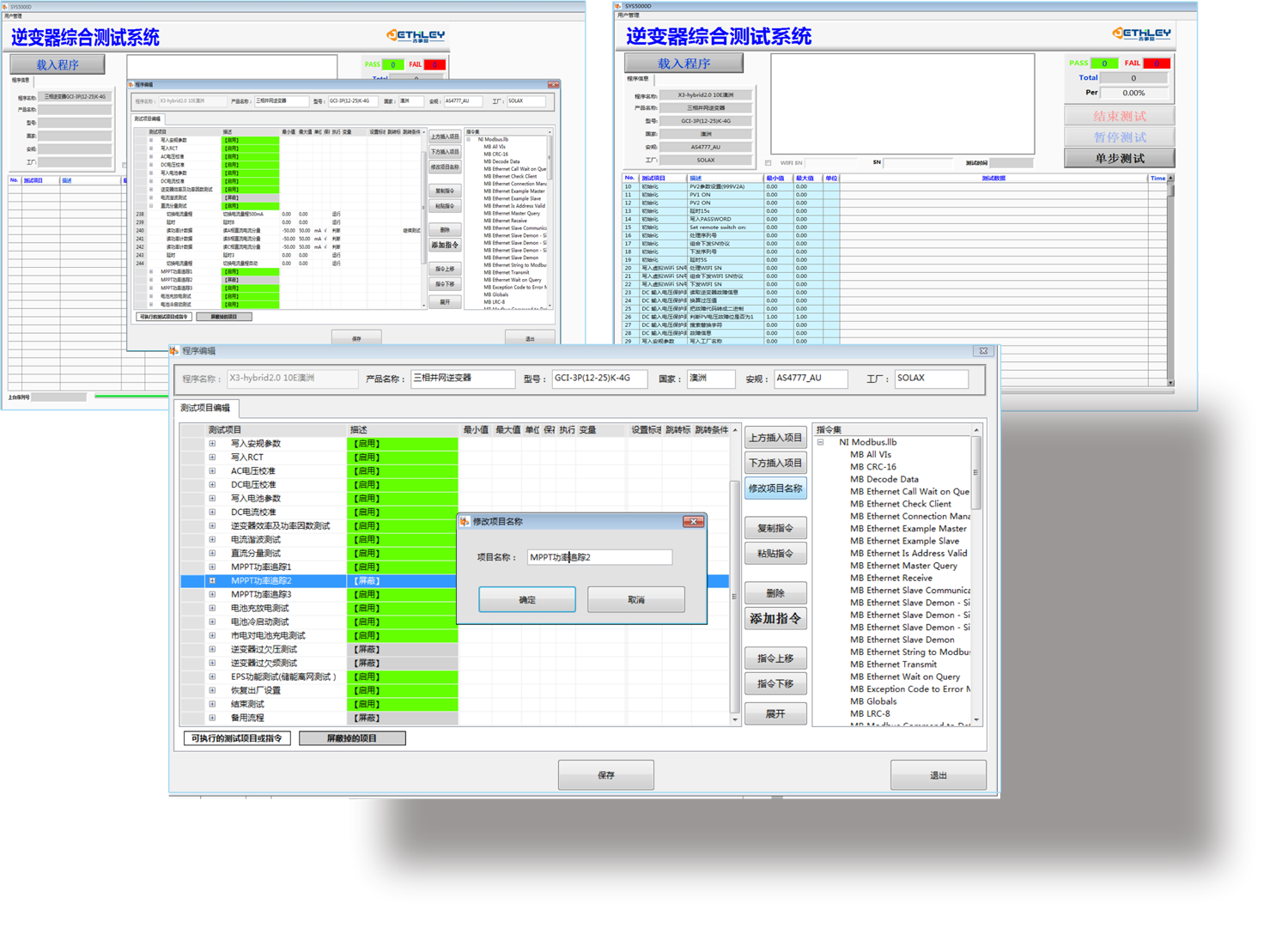

◉开放性架构软件平台
◉内建交直流充电桩国标测试项目
◉测试项目编辑功能
◉测试程序编辑功能
◉测试报告编辑打印功能
◉统计分析报表编辑功能
◉在线仪器控制功能
◉使用者权限设定
◉测试项目管理功能
◉测试人员管理功能
◉可以系统预设测试项目，提高测试生产率
◉根据用户需求可扩散硬件
◉测试数据可追溯性，测试结果与产品条码对应
◉测试记录及测试结果文件保存至本机和服务器或者MES系统
◉支持含有支持GPIB/USB/RS232/RS485/CAN/LAN/PC接口仪器
| SYS3000系列逆变器自动测试系统配置表 | |||
| 序号 | 设备名称 | 明细 | 备注 |
| 1 | 测试系统柜 | 1、SYS3000系统自动测试软件 2、19寸标准系统柜、工业电脑、显示器 3、系统控制单元 4、残余电流测试仪、绝缘阻抗测试仪 5、RS232/GPIB扩展卡及其他配件 | 详细方案请联系 吉事励销售人员 |
| 2 | 功率分析仪 | 四通道以上 | |
| 3 | 数字示波器 | 带高压探头 | |
| 4 | 防孤岛测试负载 | ACL-RLC系列防孤岛测试负载 | |

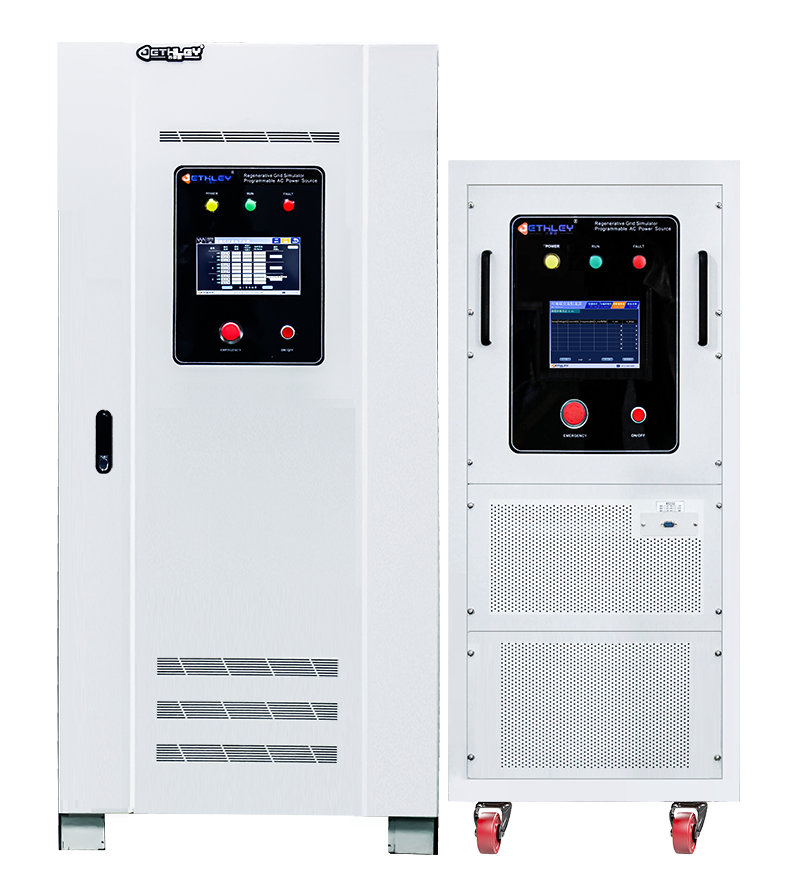

| 5 | 电网模拟器 | PVS3000系列回馈式电网模拟器 | |
| 6 | 太阳能电池模拟器 | PVS1000D系列太阳能电池阵列模拟器 | |
| 7 | 电池模拟器 | BPDC1000D系列电池模拟器 |
