规格参数
产品描述
具有直流电源、回馈式直流电子负载、电池模拟器等多种功能；采用三相PFC回馈式设计纯数字化PWM整流技术功率因数高，对电网污染小，输出精度高，动态响应速度快，能量回馈电网。
产品介绍

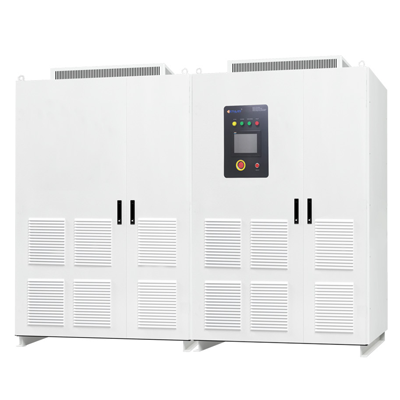

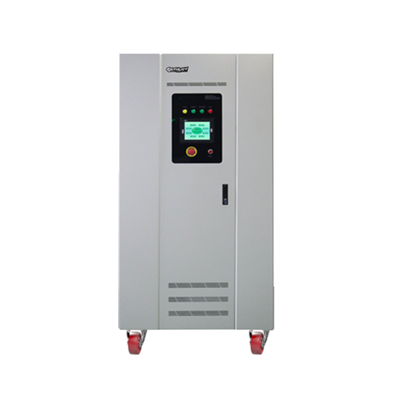

BPDC1000 系列多功能双向直流电源是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采用 四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，能量回馈,馈网电流污染小，输入功率因数高: ＞0.99,额定工作时谐波＜3%,功率因数高，对电网污染小，满足国标 GB/T14549-93 电能质量公用电网谐波的要 求；输出精度高，动态响应速度快，能量大量回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充 放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测 试；满足 GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012 中测试项目对电源的使用要求.

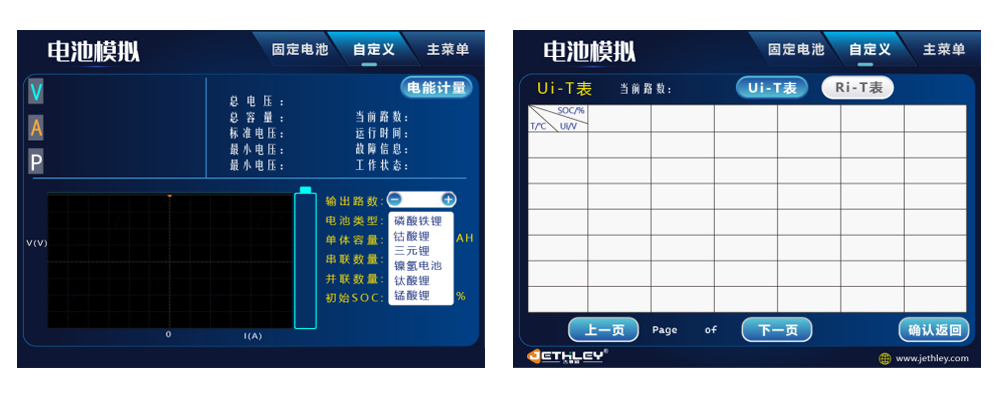

◇电池模拟功能具备模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标，从而完整模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程；
◇可编程直流电源功能具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源 输出的高精度、低纹波、电压电流动态响应速度快；
◇直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能； 注：可订制输出多通道，通道之间可并机使用。
◇三相 P.F.C 回馈设计, 系统采用 AC-DC、DC-DC 双向变换两级架构,能有效的平稳母线电压在突加时的波动，从 而提高整机输出的动态响应时间,电气完全隔离;
◇AC-DC 双向变换采用四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，并网谐波污染小，能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;

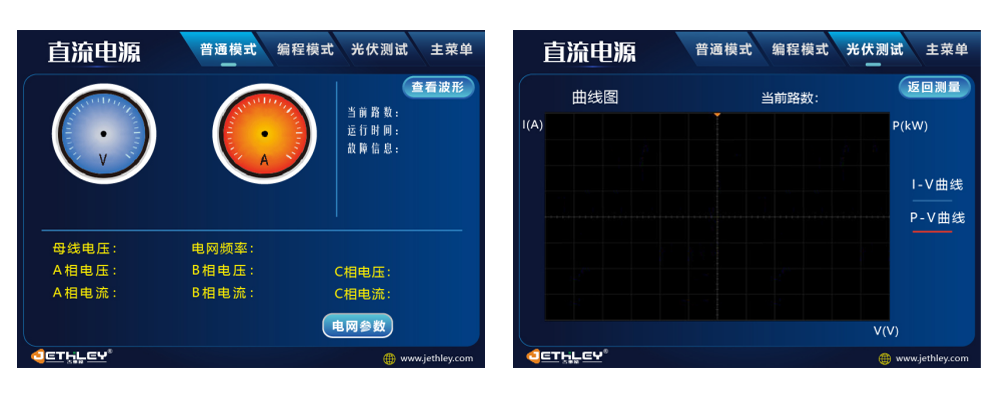

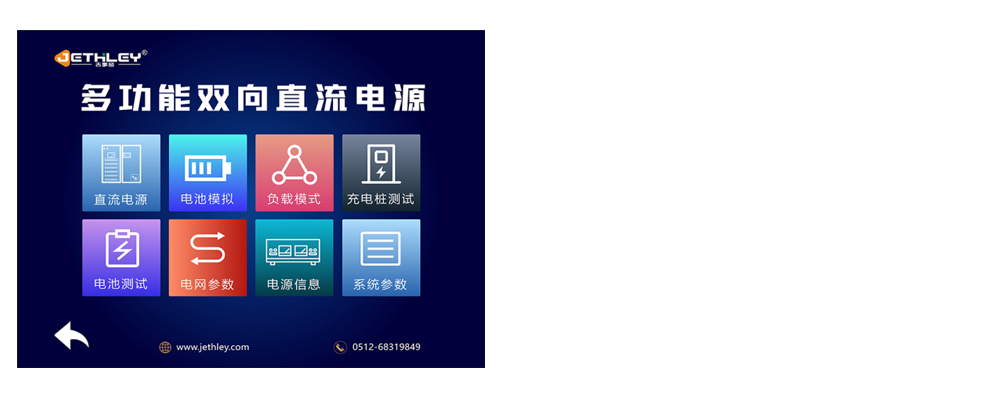

◇智能监控功能,友好的人机界面,可通过 CAN 总线或 PC 远程控制;
◇具有恒压、恒流、恒功率功能,且电压电流可以全量程调节,电源/负载可双模式运行;传统电源输出电压 最大值和额定值相同，我司电源输出电压最大值远超出额定值，电源在高于额定电压时恒功率输出，有效提高了电源的输出能力。
◇具有本机操作、远程操作功能，配有远程控制软件及外部通讯功能，通讯接口：RS485/CAN/LAN ; ◇ 具有电压补偿功能，自动补偿线损，提高负载端的电能质量，提升电源的带载能力; ◇动力接入和输出接口，具有电气安全防护功能.
电源模式（含PV功能）：恒压、恒流、恒功率（标配）

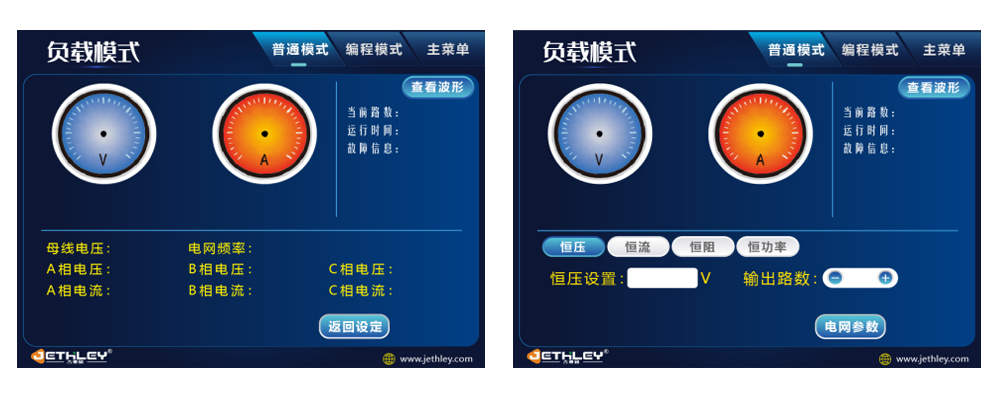

负载模式：恒功率、恒流、恒内阻（标配）
电池模拟模式（标配）
选型列表：
| 产品系列 | 产品型号 | 电压范围 | 额定功率 | 额定电流 | 峰值功率 | 峰值电流 | 尺寸mm(W*H*D) |
| 60V系列 | BPDC1005D-60-100 | 5-60V | 5KW | 100A | 6KW | 120A | 482*178*600 |
| BPDC1010D-60-200 | 5-60V | 10KW | 200A | 12KW | 240A | 482*265*600 | |
| BPDC1015D-60-300 | 5-60V | 15KW | 300A | 18KW | 360A | 482*265*600 | |
| BPDC1020D-60-400 | 5-60V | 20KW | 400A | 24KW | 480A | 482*399*600 | |
| 120V系列 | BPDC1005D-120-50 | 5-120V | 5KW | 50A | 6KW | 60A | 482*178*600 |
| BPDC1010D-120-100 | 5-120V | 10KW | 100A | 12KW | 120A | 482*265*600 | |
| BPDC1015D-120-150 | 5-120V | 15KW | 150A | 18KW | 180A | 482*265*600 | |
| BPDC1020D-120-200 | 5-120V | 20KW | 200A | 24KW | 240A | 482*399*600 | |
| 500V系列 | BPDC1005D-500-20 | 24-500V | 5KW | 20A | 6KW | 24A | 482*178*600 |
| BPDC1010D-500-40 | 24-500V | 10KW | 40A | 12KW | 48A | 482*265*600 | |
| BPDC1015D-500-60 | 24-500V | 15KW | 60A | 18KW | 72A | 482*265*600 | |
| BPDC1020D-500-80 | 24-500V | 20KW | 80A | 24KW | 96A | 482*399*600 | |
| BPDC1030D-500-120 | 24-500V | 30KW | 120A | 36KW | 144A | 482*399*600 | |
| BPDC1060D-500-200 | 24-500V | 60KW | 200A | 90KW | 300A | 800*200*1050 | |
| BPDC1090D-500-300 | 24-500V | 90KW | 300A | 135KW | 450A | 1000*200*1050 | |
| BPDC1120D-500-400 | 24-500V | 120KW | 400A | 150KW | 500A | 1000*200*1050 | |
| 1000V系列 | BPDC1060D-1000-150 | 24-1000V | 60KW | 150A | 90KW | 150A | 800*200*1050 |
| BPDC1060D-1000-200 | 24-1000V | 90KW | 200A | 135KW | 225A | 1000*200*1050 | |
| BPDC1090D-1000-300 | 24-1000V | 120KW | 300A | 150KW | 375A | 1000*200*1050 | |
| BPDC1160D-1000-500 | 24-1000V | 160KW | 500A | 200KW | 625A | 1000*200*1050 | |
| BPDC1200D-1000-600 | 24-1000V | 200KW | 600A | 250KW | 750A | 1000*200*1050 | |
| BPDC1300D-1000-800 | 24-1000V | 300KW | 800A | 375KW | 1000A | 1400*200*1250 | |
| BPDC1500D-1000-1000 | 24-1000V | 500KW | 1000A | 625KW | 1250A | 1600*200*1450 | |
| BPDC1600D-1000-1200 | 24-1000V | 600KW | 1200A | 750KW | 1500A | 1800*2000*1450 | |
| BPDC11000D-1000-2000 | 24-1000V | 1000KW | 2000A | 1300KW | 2500A | 3600*2000*1450 | |
| 1200V系列 | BPDC1200D-1200-200 | 24-1200V | 100KW | 200A | 150KW | 300A | 1000*200*1050 |
| BPDC1200D-1200-400 | 24-1200V | 200KW | 400A | 300KW | 600A | 1000*200*1050 | |
| BPDC1200D-1200-600 | 24-1200V | 300KW | 600A | 450KW | 800A | 1000*200*1050 | |
| BPDC1300D-1200-1000 | 24-1200V | 500KW | 1000A | 625KW | 1250A | 1400*200*1250 | |
| BPDC1600D-1200-1200 | 24-1200V | 600KW | 1200A | 750KW | 1500A | 1800*2000*1450 | |
| BPDC11000D-1200-2000 | 24-1200V | 1000KW | 2000A | 1300KW | 2500A | 3600*2000*1450 |
技术参数：
| BPDC1000D系列双向直流电源 | |||
| 型号 | 见上述选型列表 | ||
| 容量 | 5KW∼1000KW可选（1000KW∼3000KW需定制） | ||
| 制作方式 | 开关 Switch PWM | ||
| 运行模式 | 电源模式：恒压、恒流、恒功率；负载模式：恒功率、恒流、恒阻 | ||
| 交流特性 | 相数 | 1φ2W+PE 单相两线 + 地线 （5-10KW输入单相） | 3φ4W+PE 三相四线 + 地线（10KW-1000KW输入三相） |
| 电压 | 220V±10% | 380V±15% | |
| 频率 | 47 Hz – 63 Hz | ||
| 功率因素 | ≥0.99 (额定功率） | ||
| 电流谐波 | ＜3%（ 额定功率）;回馈电网， 高效节能， 对电网污染低 | ||
| 直流特性 | 电压范围 | 5-1200VDC可选（大于1200VDC定制） | |
| 响应时间 | ≤5ms(10%-90%突加载） | ||
| 切换时间 | ≤±0. 5%FS (FS Resistor Load) | ||
| 电压纹波 | ≤0. 2%F. S | ||
| 电流纹波 | ≤0. 1%F. S | ||
| 电压精度 | ≤0. 1%F. S | ||
| 电流精度 | ≤0. 1%F. S | ||
| 功率精度 | ≤0. 1%F. S | ||
| 负载特性 | 恒功率精度 | ≤0. 2%F. S | |
| 恒流精度 | ≤0. 1%F. S | ||
| 恒阻精度 | ≤0. 1%F. S | ||
| 电池模拟 | 功能 | 模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程； | |
| 充电桩测试 | 功能 | BMS模拟功能，充电桩互操作、协议一致性、故障模拟等 | |
| 回馈特性 | 交流电压＼频率 | 45Hz-55Hz | |
| 电流谐波失真度 | ≤3% | ||
| 功率因素 | ≥0. 99 | ||
| 回馈功率 | 支持满量程功率回馈 | ||
| 切换时间 | ≤10ms (+90%"-90%) | ||
| 整机效率 | ≥93% | ||
| 显示 | 7寸液品触摸显示屏 | ||
| 通讯接口 | RS485标配／以太网口（选配）／CAN(选配） | ||
| 绝缘电阻 | 输入对机壳20MQ 500VDC，输出对机壳20MQ 500VDC | ||
| 耐压特性 | 输入对机壳1500VAC 1分钟，输入对输出 1500VAC 1分钟 | ||
| 噪音（1m) | ＜70dB | ||
| 保护 | 过压Over voltage 过流Over Current 过温Over Temp 过载Over Load 短路Short Circuit | ||
| 冷却方式 | 风扇强制冷却 | ||
| 运行环境 | －10~45℃(室外－20℃、50℃需定制） 10-90%RH | ||
