规格参数
产品概述

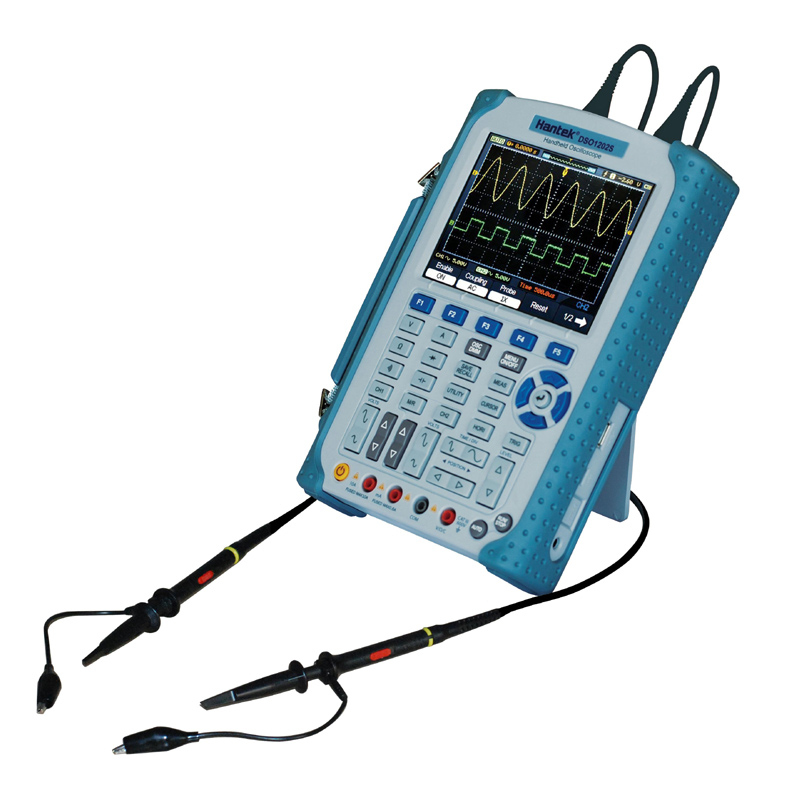

全隔离手持示波表，示波器通道间完全隔离，示波器和万用表通道隔离，示波器、万用表与USB等通讯接口之间完全隔离，60MHz-200MHz 带宽,1GSa/s 实时采样率,1M 存储深度, 6000 计数万用表.5.6 吋大屏幕彩色液晶显示，高分辨率(640*480）
- 优良的工业设计，手感舒适美观.示波器各通道、时基、触发、和万用表各功能都有直接按键操作，并且分区合理，操作方便快捷。
- 5.6英寸TFT LCD，LED背光，清晰显示波形
- 集成USB Host & Device, 支持U盘存储，方便组网及远程控制。
- 高带宽60MHz示波器 6000 COUNTS 高分辨率万用表，地线隔离。
- 高刷新率, 高采样率,1GSa/s实时采样，50GSa/s等效采样.
- FFT频谱分析，加,减,乘,除,X-Y显示，20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用.
- 丰富的触发功能，双时基采样，便于观察不同频率的两路波形。
- 多达1000个波形的记录和回放功能。
- 小的尺寸(mm):245(L)x163(W)x52(H) ,便于携带.
- 波形数据可以按时间和电压输出到WORD，EXCEL,BMP,JPG。
- 二次开发库提供,Labview\VB\VC\ 开发示例提供
技术参数
| 型号 | DSO1202S | DSO1152S | DSO1122S | DSO1062S |
|---|---|---|---|---|
| 模拟带宽 | 200MHz | 150MHz | 120MHz | 60MHz |
| 通道数 | 2 | |||
| 实时采样率 | 1GSa/s | |||
| 等效采样率 | 25GSa/s | |||
| 存储深度 | 单通道最大存储深度1M采样点，双通道512K，另有双通道4K、40K、512K可选 | |||
| 上升时间 | ≤1.7ns | ≤2.3ns | ≤2.9ns | ≤5.8ns |
| 时基精度 | ±50ppm | |||
| 时基范围（s/div） | 4ns/div-2ks/div | 2ns/div-2ks/div | ||
| 输入阻抗 | 10MΩ | |||
| 垂直灵敏度范围 | 2mV/div～5V/div （在BNC输入处） | |||
| 垂直分辨率 | 8bit | |||
| 垂直位移范围 | ±50V(5V/div), ±40V(2V/div～500mV/div), ±2V(200mV/div～50mV/div)，±400mV(20mV/div～2mV/div) | |||
| 直流增益精度 | 2mV/div～5mV/div ±4% (采样或平均值采样) 10mV/div～5V/div ±3% (采样或平均值采样) | |||
| 带宽限制 | 20MHz | |||
| 触发类型 | 边沿，脉宽，视频，斜率，超时，交替， | |||
| 触发源 | CH1, CH2, | |||
| 波形计算 | +,-,x,÷,FFT,反向 | |||
| 光标测量 | 手动模式：光标间的电压差△V； 光标间的时间差△T； △T的倒数，以Hz为单位（1/△T）；追踪模式：波形点的电压值和时间值 | |||
| 自动测量 | 周期均方值、周期平均值、预冲、过冲、幅值、中间值、顶端值、底端值、负占空比、正占空比、负相位差、正相位差、负频宽、正频宽、下降时间、上升时间、最大值、最小值、均方根、峰峰值、平均值、周期、频率 | |||
| BNC与地间的浮动电压 | 600V CATIII, 1000V CAT II | |||
| 通道间的浮动电压 | 600V CATIII, 1000V CAT II | |||
| 万用表与地间浮动电压 | 1000V | |||
| 端口间输入 | 400V CAT II | |||
| 输入10:1探头 | 600V CATIII, 1000V CAT II | |||
| 万用表最大输入电压 | DC 800V,AC 600V | |||
| 万用表最大分辨率 | 6,000 Counts | |||
| 万用表功能 | 电压，电阻，电流，电容，通断，二极管 | |||
| 万用表最大输入电压 | AC: 600V, DC: 800V | |||
| 万用表最大输入电流 | AC:10A , DC: 10A | |||
| 万用表最大输入电阻 | 10MΩ | |||
| 屏幕 | 5.6"TFT 16位真彩液晶屏，640*480 dots | |||
| 尺寸 | 长：（245mm） 宽：（163mm）高：（52mm） | |||
| 重量 | 不含包装：1.3KG | |||
| 标配探头 | 标配2支无源探头 | |||
| 万用表模式 | |||
|---|---|---|---|
| Max. Resolution | 6000 Counts | ||
| DMM Testing Modes | Voltage, Current, Resistance, Capacitance, Diode & Continuity | ||
| Max. Input Voltage | AC:600V, DC: 800V | ||
| Max. Input Current | AC: 10A, DC:10A | ||
| Input Impedance | 10MΩ | ||
| Range | Resolution | Accuracy | Resolution |
| DC Voltage | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| 800V | 1V | ||
| AC Voltage | 60.00mV | ±1%±3 digit | 10uV |
| 600.0mV | 100uV | ||
| 6.000V | 1mV | ||
| 60.00V | 10mV | ||
| 600.0V | 100mV | ||
| DC Current | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| AC Current | 60.00mA | ±1%±5 digit | 10uA |
| 600.0mA | ±1.5%±5 digit | 100uA | |
| 6.000A | 1mA | ||
| 10.00A | 10mA | ||
| Resistance | 600Ω | ±1%±3 digit | 0.1Ω |
| 6.000KΩ | 1Ω | ||
| 60.00KΩ | 10Ω | ||
| 600.0KΩ | 1KΩ | ||
| 6.000MΩ | 10KΩ | ||
| 60.00MΩ | ±1%±5 digit | 100KΩ | |
| Capacitance | 40.00nF | ±2%±5 digit | 10pF |
| 400.0nF | 100pF | ||
| 4.000uF | 1nF | ||
| 40.00uF | 10nF | ||
| 400.0uF | 100nF | ||
| Attention: the smallest capacitance value that can be measured in 5nF | |||
| Diode | 0V~2.0V | ||
| ON-OFF test | <10Ω | ||
型号及对比
| 系列 | 模拟带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|
 TO1000系列 | 150MHz 200MHz 250MHz | 4CH示波器 1CH信号源 万用表 | 1GSa/s 250MSa/s | 示波器/万用表/信号源/数据记录仪 18W快充输入，超长待机时间 7寸800*480多点全触控电容触摸屏 8M存储深度，一键截屏保持波形 |
 Hantek2000系列 | 70MHz 40MHz | 2CH示波器 1CH信号源 | 250MSa/s | 示波器/万用表/信号源 单手持握,超长续航时间 悬挂式支架,TypeC通用数据充电线 全功能上位机,数据记录仪功能 |
 DSO8000E系列 | 70MHz 100MHz 150MHz 200MHz | 2CH示波器 1CH信号源 | 1GSa/s | 示波器/万用表/信号源/频率 计数器/频谱分析/数据记录仪 IP-51防水防尘防摔; 防盗锁/Flash照明灯/ 三脚架固定座/可更换电池/2M存储 |
 DSO1000E系列 | 70 MHz 100 MHz 150 MHz 200 MHz | 2CH | 1GSa/s | 示波器/万用表/频率计数器/ 数据记录仪/频谱分析, IP-51防水防尘防摔; 防盗锁/Flash照明灯/ 三脚架固定座/可更换电池/2M存储 |
 DSO1000S系列 | 60MHz-200MHz | 2CH | 1GSa/s | 6000Count 计数万用表, 示波器两个通道之间与万 用表之间都是电气隔离的, 640*480的高分辨率 1M存储深度 |
 DSO8000系列（已停产） | 60MHz(示波器) 25MHz(信号源) | 2CH示波器 1CH信号源 | 250MSa/s | 示波器/信号源/频率计数器/ 频谱分析/6000Count 万用表, 示波器与万用表之间电气隔离 |
 DSO1000系列（已停产） | 50MHz-200MHz | 2CH | 500MSa/s 250MSa/s | 6000Count 万用表, 示波器与万用表电气隔离, 320*240分辨率, 32K存储深度 |
 DSO1000B系列（已停产） | 60MHz-200MHZ | 2CH | 1GSa/s | 6000Count 计数万用表, 示波器与万用表电气隔离, 640*480的高分辨率, 1M存储深度 |
 DSO1000BV系列（已停产） | 60 MHz 100 MHz 200 MHz | 2CH | 1GSa/s | 6000Count 计数万用表, 示波器与万用表电气隔离, 640*480的高分辨率,1M 存储深度,视频帮助功能 |
