规格参数
产品概述
DPO8000系列数字示波器是采用10.1寸多点触控电容屏，256级波形灰度及色温显示，最大1GHz带宽，最高8GSa/s采样率，最大2G存储深度，600.000wfms/s波形捕获率；内置两路200MHz任意波形发生器，支持任意波输出；51种自动测量，提供全内存硬件测量功能；丰富的串行协议触发和解码功能；多种数据分析和处理功能；综合8种仪器功能，显著简化测量系统并加快测量速度；提供丰富的配置接口，使用更方便；是一款值得信赖，能够为您提供专业级测量的示波器。
- 集八种独立仪器于一身，包括：示波器/ 16通道逻辑分析仪/ 频谱分析仪/ 任意波发生器/ 数字电压表/ 频率计和累加器/ 协议分析仪/协议发生器；
- 最高8GSa/s实时采样率，最大2G存储深度，最大1GHz带宽，多达200万帧的硬件实时波形录制和回放；
- UART、I2C、SPI、LIN、CAN协议发生功能;
- 内置两路200MHz信号源，垂直分辨率12 bit，最高输出频率200MHz
- 10.1寸多点触控电容屏，256级波形灰度及色温显示；
- 波形捕获率高于600,000个波形每秒；
- 丰富的串行协议触发和解码功能；
- 多达51种波形参数自动测量，更提供全内存硬件测量功能；
- 多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、频率计;
- 全系标配USB HOST、USB DEVICE、LAN 选配：HDMI，串口；
- 宽范围，低底噪，垂直灵敏度范围:500μV/div~10 V/div，各个档位均支持全带宽；
- 李沙育波形支持双屏显示，XY模式下支持光标测量；

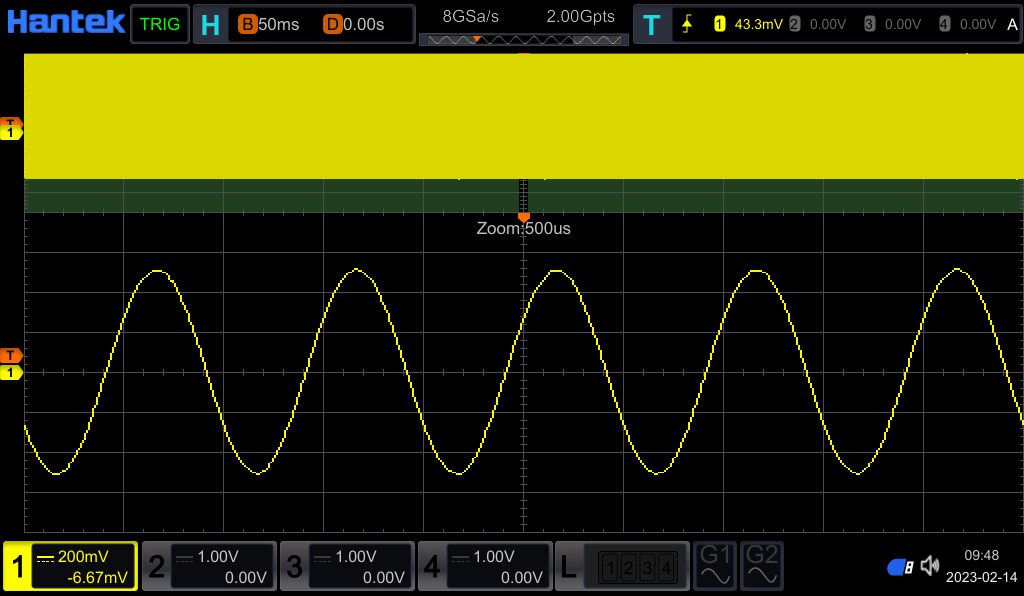

2G存储深度
拥有2G的超长存储深度。全面掌握波形全局及细节，不会遗失任何偶发事件和波形变化。

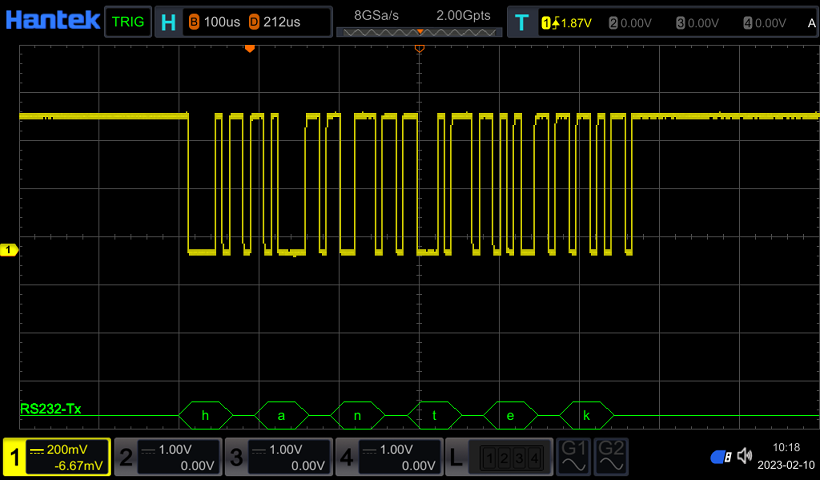

串行总线触发和解码
提供总线触发和解码功能，支持多种协议UART、I2C、SPI、LIN、CAN能快速直观地将总线协议信息解码显示。

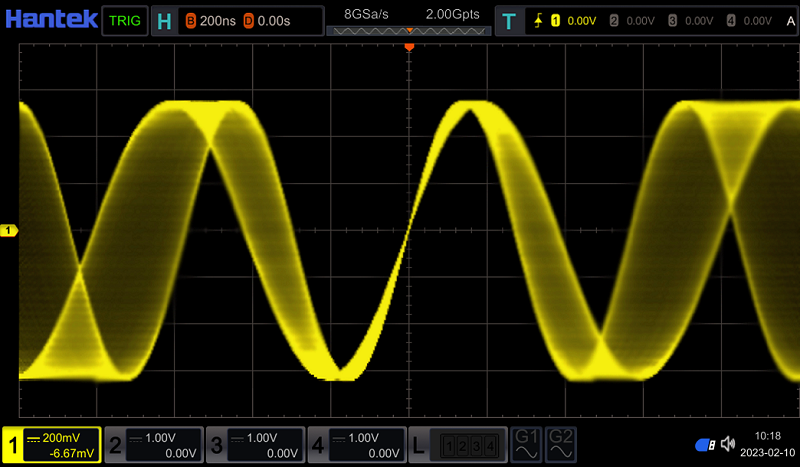

波形数字荧光显示
提供数字荧光多级波形灰度显示效果，可以帮助用户快速发现信号中潜在异常。

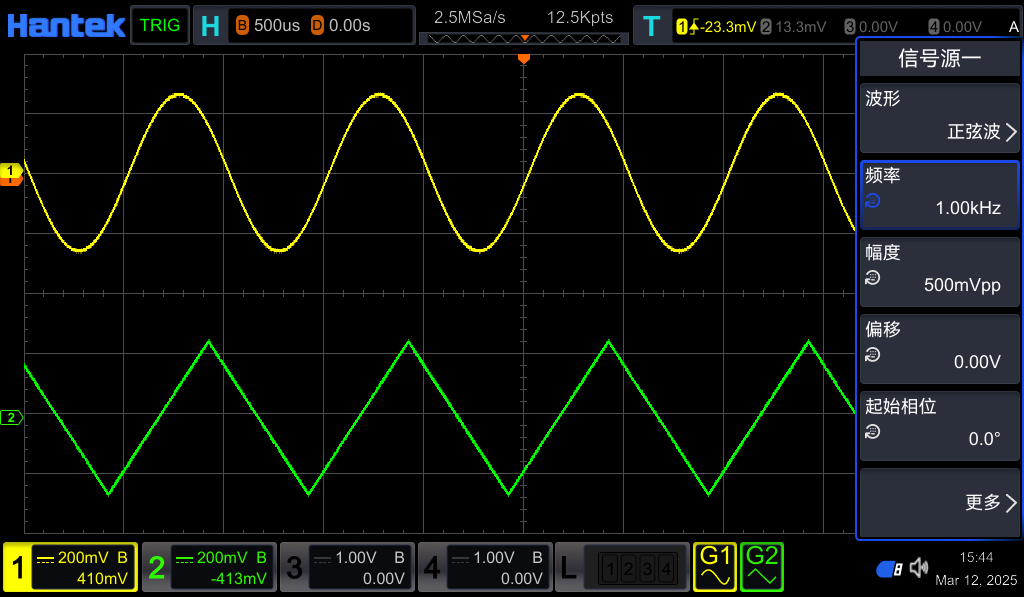

200MHz函数/任意波形发生器
内置两路200MHz，集成了多种常用内置波形，支持自定义任意波形，任意波猝发输出，调制波形输出。

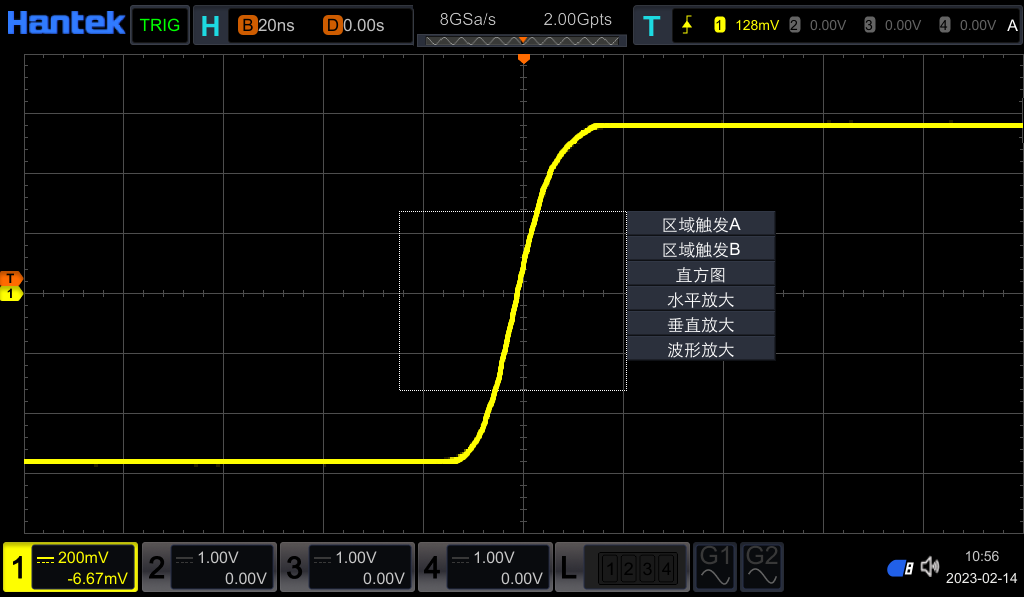

区域触发功能
画定区域，即可设定区域触发，区域触发可以简化高级触发的操作，快速隔离出感兴趣的波形。

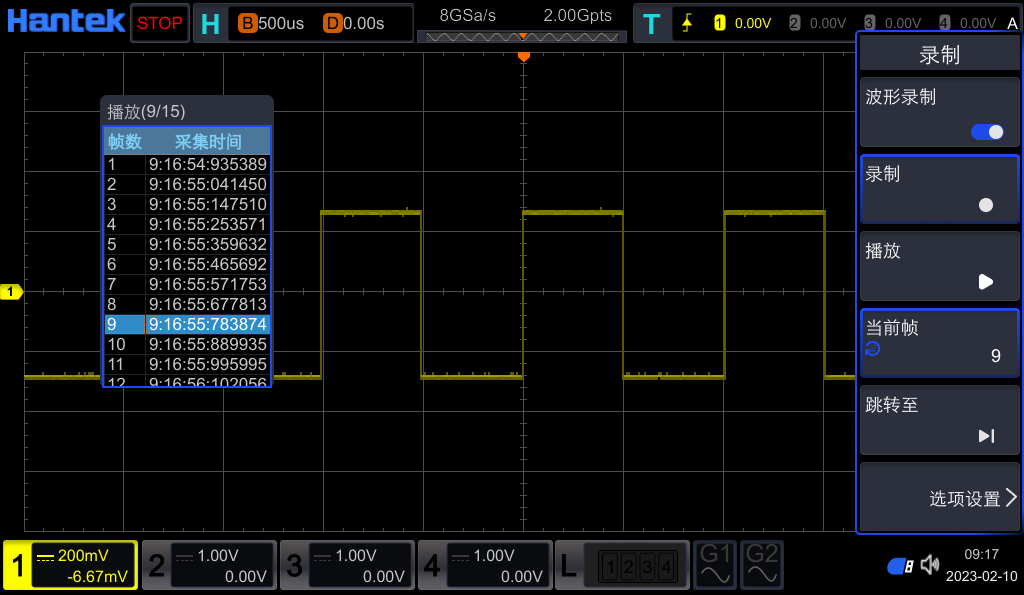

波形录制回放
提供波形录制功能选件，实时不间断记录波形变化，并在信号上标记时间，便捷地回放波形，找出故障所在。

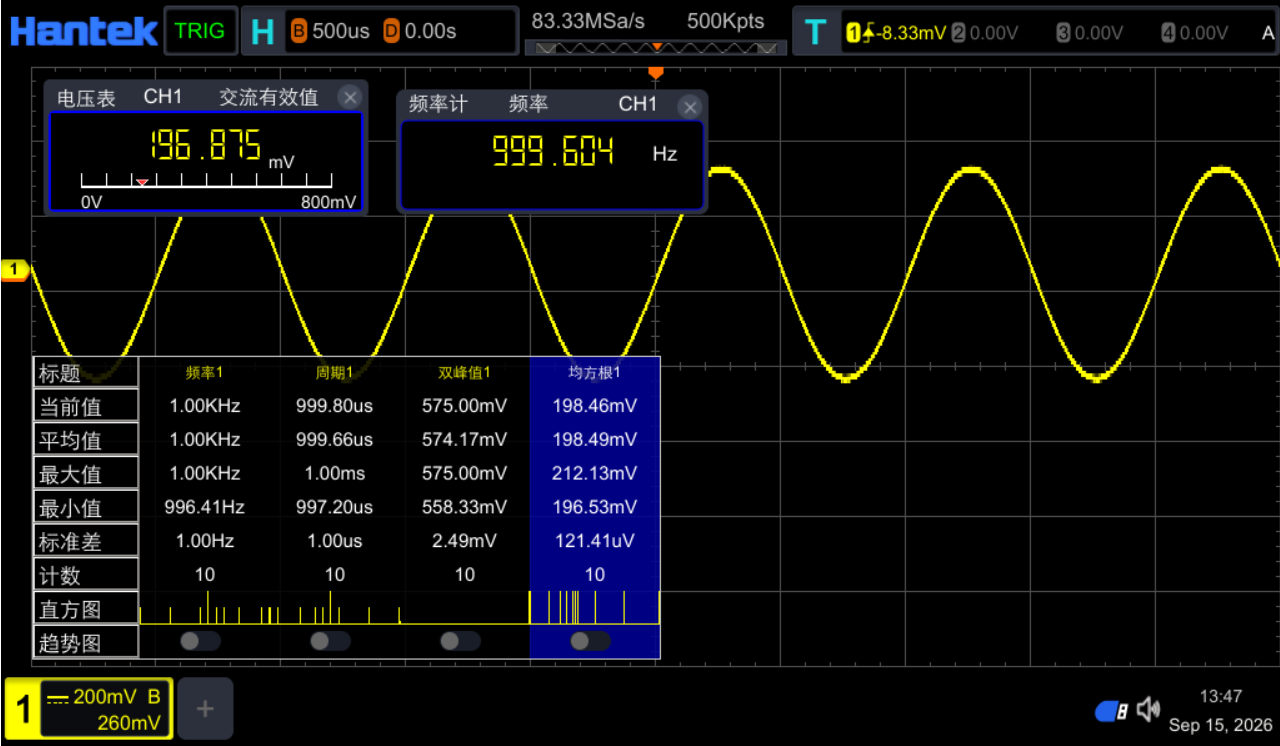

测试参数功能
6位数字电压表和6位硬件频率计功能；实时统计最小、最大、平均值、标准方差等信息，让您能够更高效地执行测试。

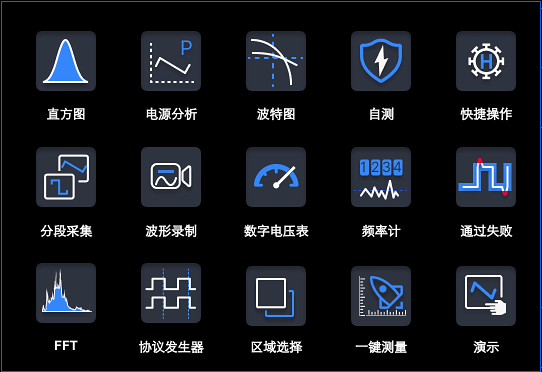

快捷操作功能
包括15种常用功能的快捷操作面板，无需查找，一键开启。使操作更快捷，测量更高效。
技术参数
| 型号 | DPO8104E | DPO8084E | DPO8054E | DPO8034E | DPO8024E |
|---|---|---|---|---|---|
| 通道 | 4通道示波器+2通道信号源+16通道逻辑分析仪 | ||||
| 带宽 | 1GHz | 800MHz | 500MHz | 350MHz | 200MHz |
| 实时采样率 | 8GSa/s单通道，8GSa/s半通道，4GSa/s全部通道 | ||||
| 存储深度 | 2Gpts（单通道），1Gpts（双通道），500Mpts（三四通道） | ||||
| 波形捕获率 | 600,000 wfms/s[25ns 点显示单通道 自动存储深度] | ||||
| 垂直分辨率 | 8 bit | ||||
| 垂直灵敏度 | 1 MΩ： 500uV/div ~ 10 V/div；50 Ω：500uV/div ~ 1 V/div | ||||
| 时基范围 | 200ps/div~1ks/div | 500ps/div~1ks/div | 500ps/div~1ks/div | 1ns/div~1ks/div | 2ns/div~1ks/div |
| 时基精度 | ±1 ppm ± 1 ppm/年 | ||||
| 带宽限制 | 20 MHz、100MHz、200MHz、350MHz、650MHz、750MHz；每通道独立可选 | ||||
| 触发类型 | 边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C | ||||
| 总线和解码 | UART、I2C、SPI、LIN、CAN | ||||
| 数学运算 | 加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式 | ||||
| 自动测量 | 51种参数测量，支持统计和分析 | ||||
| 分析功能 | 频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图 | ||||
| 硬件录制和回放 | 超过200万帧（单通道） | ||||
| 输入耦合 | 直流、交流或接地 | ||||
| 输入阻抗和电容 | 1 MΩ ± 1%，50 Ω ± 1% ；21 pF ± 3 pF | ||||
| 任意波形发生器 | 双通道信号源，垂直分辨率 16 bit，最高输出频率200MHz，1GSa/s采样率，±7V电平输出；正弦波、方波、锯齿波、脉冲、直流、噪声、Sinc、指数上升、指数下降、心电图、高斯、洛伦兹、半正矢等 13 种标准波形。 | ||||
| 数字通道 | 16路 | ||||
| 接口 | USB HOST、USB DEVICE、LAN 选配：HDMI，串口 | ||||
| 屏幕 | 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉 | ||||
型号及对比
| 系列 | 示波器带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|
 DPO7000系列 | 500MHz 350MHz 200MHz 100MHz | 4通道示波器 1通道信号源 16通道逻辑分析仪 | 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 | 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
 DPO8000系列 | 1GHz 800MHz 500MHz 300MHz | 4通道示波器 2通道信号源 16通道逻辑分析仪 | 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 | 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
 HRDO4000系列 | 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz | 4通道示波器 2通道信号源 16通道逻辑分析仪 | 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 | 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
 HRDO2000系列 | 500MHz 350MHz 200MHz 100MHz | 4通道示波器 1通道信号源 16通道逻辑分析仪 | 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 | 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
 DSO2D20(2GSa/s)系列 | 200MHz 350MHz 500MHz | 2CH示波器 1CH信号源 | 2GSa/s单通道 1GSa/s全通道 | 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析 |
 DSO2000系列 | 150MHz 100MHz | 2通道示波器 1通道信号发生器 两路数字电压表 外触发 | 1GSa/s | 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能 |
 DPO6000系列 | 100MHz 200MHz | 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 | 1GSa/s | 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏 |
 DSO4004C系列 | 80~250MHz | 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 | 1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
 DSO4004B系列 | 80-250MHz | 4通道示波器 + 外触发 +DVM+自动量程功能 | 1GSa/s | 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
 DSO4002C系列 | 70MHz—200MHz | 2通道示波器 + 外触发 +1通道信号源 | 1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
 MSO5000D系列 | 60MHz-200MHz | 2（模拟） + 16（逻辑） + 外触发 . | 1GSa/s(模拟), 500MSa/s(逻辑) | 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选） |
 DSO5000P系列 | 70MHz-200MHz | 2（模拟） + 外触发 | 1GSa/s | 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; |
 DSO5000M系列 | 60MHz-200MHz | 2（模拟） + 外触发 | 1GSa/s | 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选） |
 MSO7000BLG系列(已停产) | 80-300MHz | 4/2通道 +外触发 | 2GS/s(模拟) 1GS/s(逻辑) | 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
 DSO7000B系列（已停产） | 60-300MHz | 2/4通道 | 2GSa/s | 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级； |
