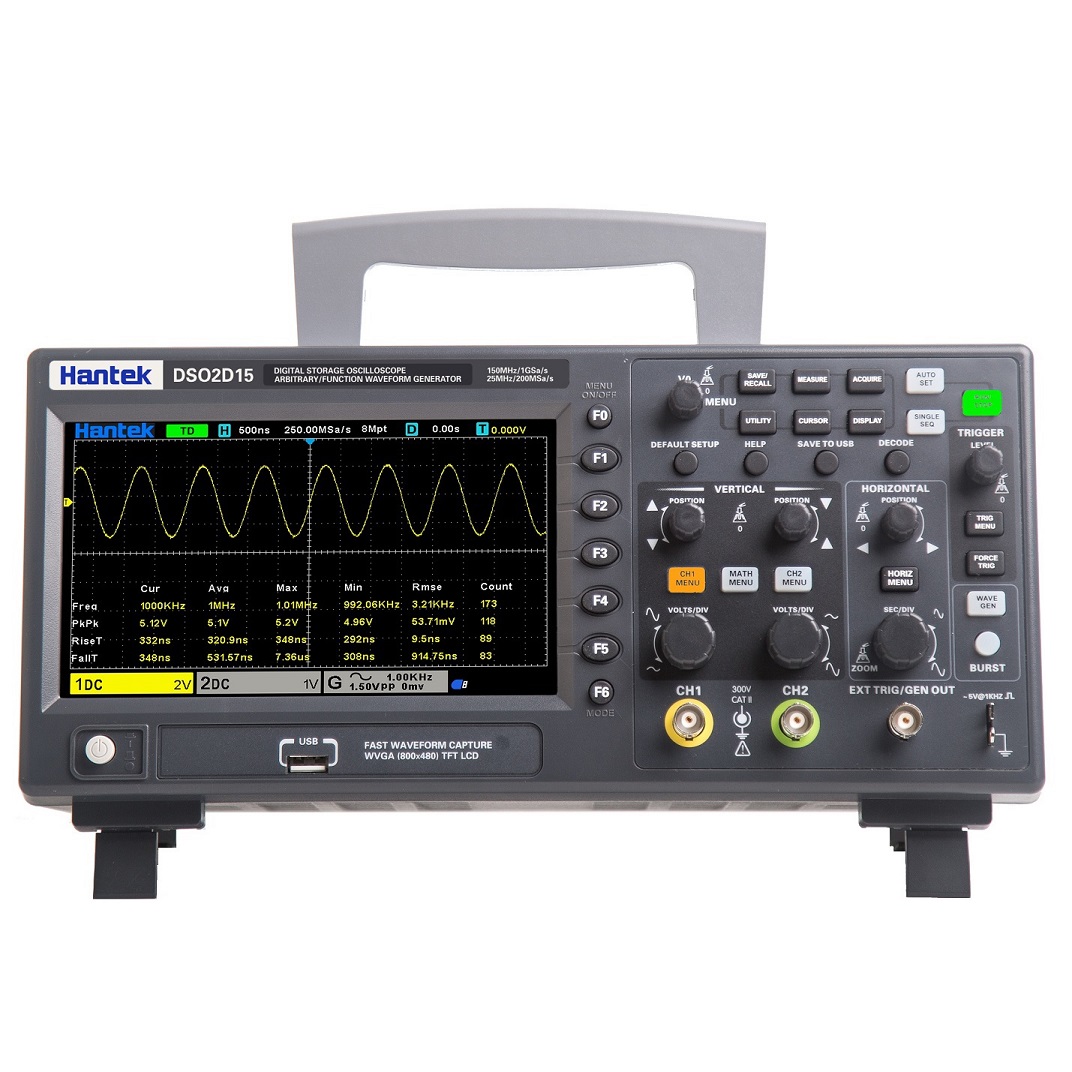

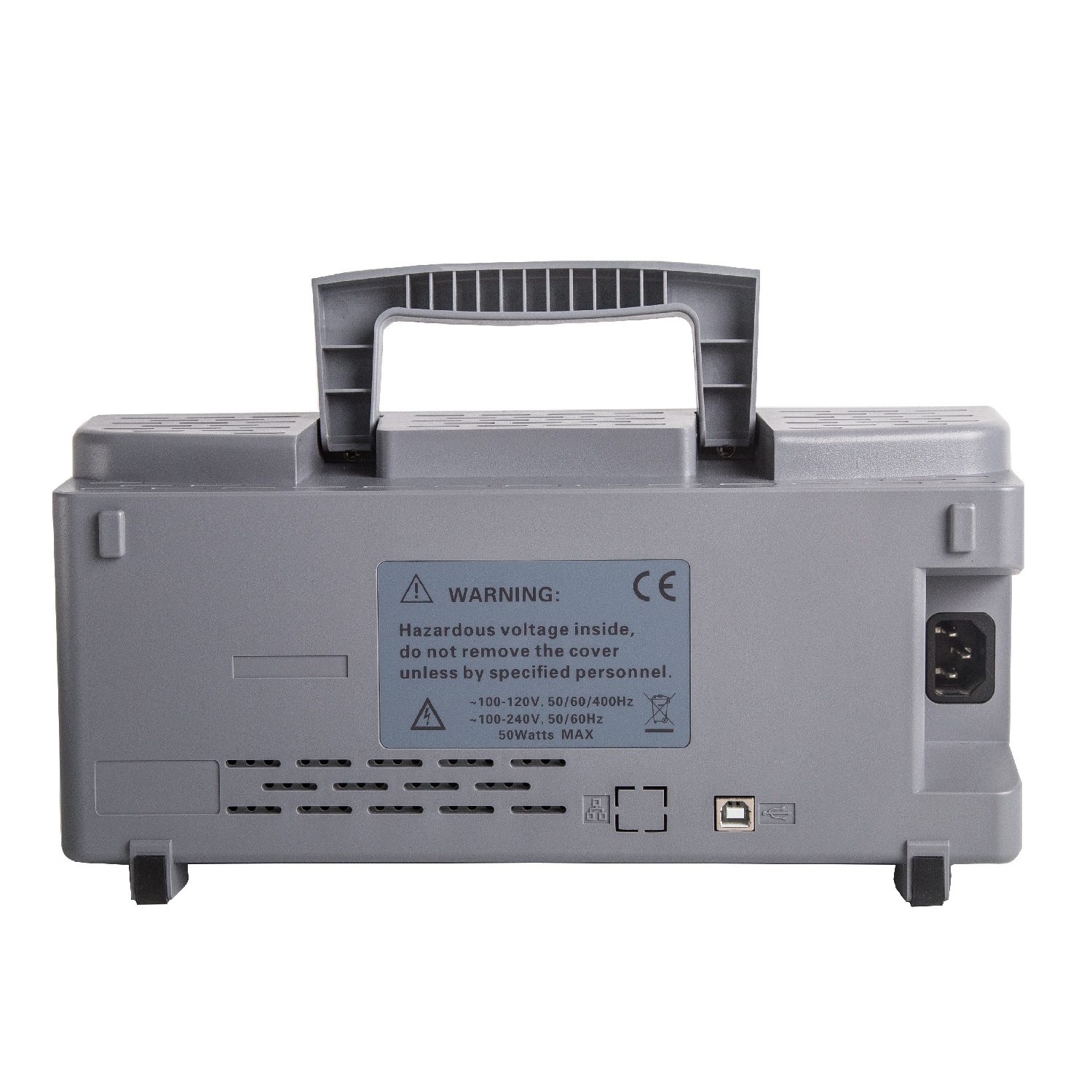

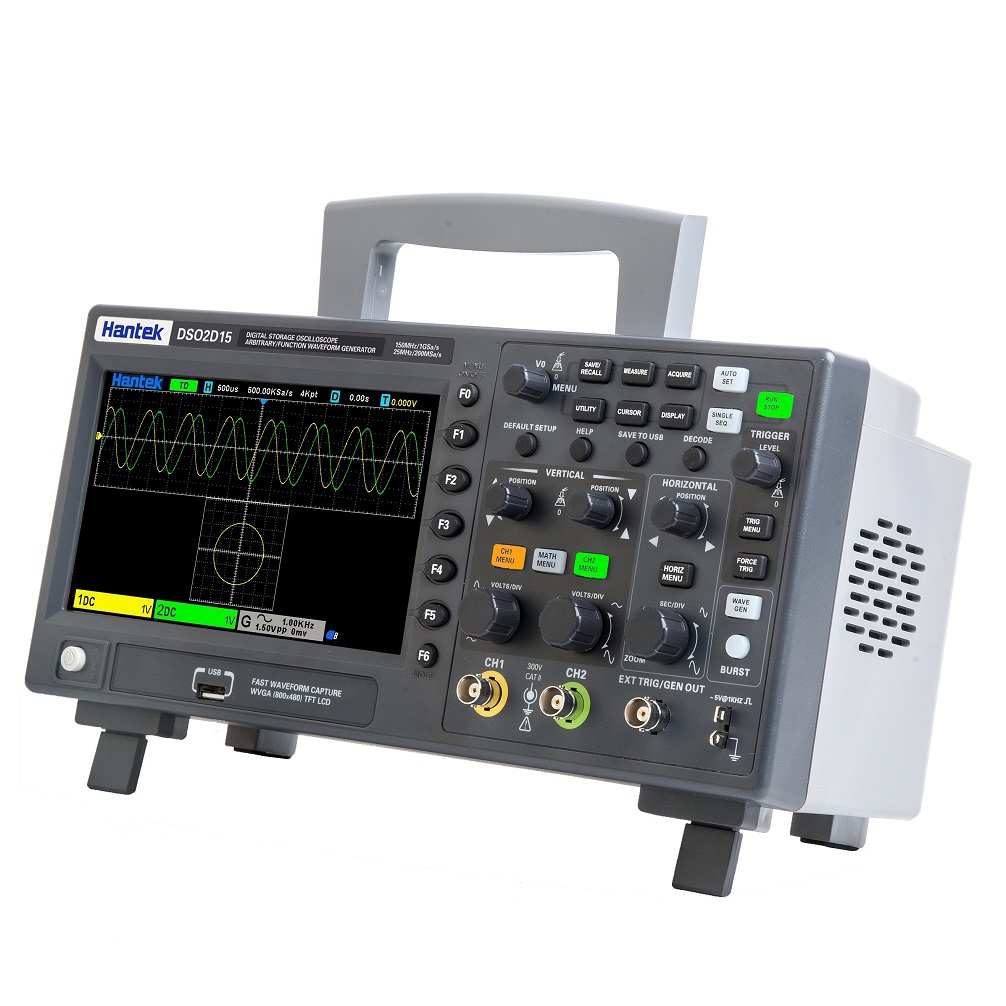

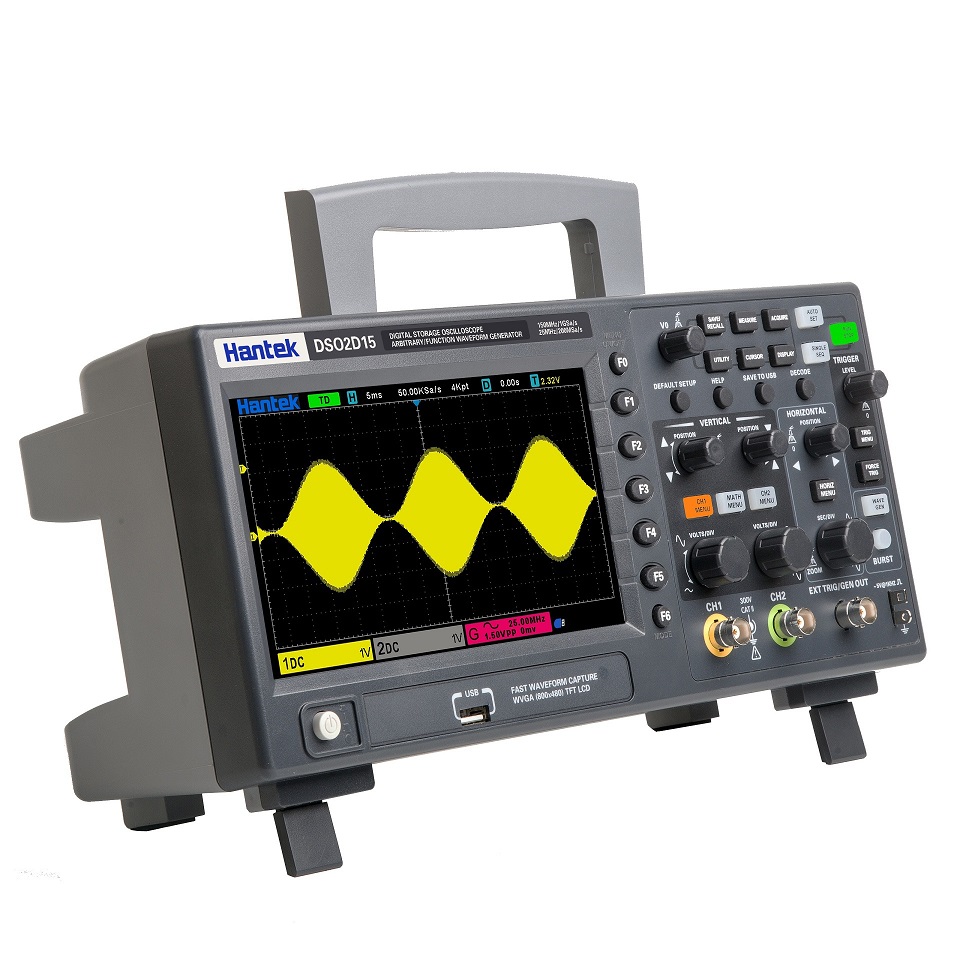

产品概述
高性价比经济型数字示波器；带宽150MHz, 采样率1GSa/s，存储深度8M；带一路25MHz信号发生器，支持任意波输出；14种触发方式，标配五种串行协议触发和解码；32种自动测量， 测试结果统计分析功能；数字电压表和硬件频率计功能；两组数字电压表功能；丰富的SCPI远程控制指令；是通信、测试、嵌入式系统、计算机、研究和教育等众多行业和领域不可多得的调试仪器。
技术参数
| 型号 | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
|---|---|---|---|---|
| 带宽 | 150MHz | 100MHz | 150MHz | 100MHz |
| 示波器通道数 | 2CH | 2CH | 2CH | 2CH |
| 内置信号源 | 1CH | 1CH | - | - |
| 示波器指标 | ||||
| 采样速率范围 | 1GSa/s ( 单通道 )，500MSa/s（双通道） | |||
| 采集方式 | ||||
| 采样 | 采样数据 | |||
| 峰峰值 | 显示高频和随机毛刺 | |||
| 平均值 | 平均波形， 次数： 4、8、16、32、64、128 | |||
| 输入 | ||||
| 输入耦合 | 直流、交流或者接地(DC、AC、GND) | |||
| 输入阻抗 | 1MΩ±2% ‖13pF±3pF | |||
| 探头衰减系数设定 | 1X, 10X, 100X, 1000X | |||
| 电压等级 | 300V CAT II | |||
| 最大输入电压 | 300VRMS (10X) | |||
| 水平系统 | ||||
| 波形内插 | (sin x)/x | |||
| 最大记录长度 | 单通道最大8M | |||
| 双通道最大4M | ||||
| 水平刻度范围 | 2ns/div~100s/div 1， 2， 5步进 | |||
| 时基模式 | Y-T、X-Y、Roll | |||
| 增量时间测量精度 | 单次，“取样”模式 | |||
| （全带宽） | ±（1取样间隔+100ppm×读数+0.6ns） | |||
| ＞16次以上平均 | ||||
| ±（1取样间隔+100ppm×读数+0.4ns） | ||||
| 取样间隔=秒/格÷200 | ||||
| 采样率和延迟时间精确度 | ±50ppm（在任何大于1ms的时间间隔） | |||
| 垂直系统 | ||||
| 型号 | DSO2D15 | DSO2D10 | DSO2C15 | DSO2C10 |
| 带宽 | 150MHz | 100MHz | 150MHz | 100MHz |
| 在BNC处的上升时间(典型) | 2.4ns | 3.5ns | 2.4ns | 3.5ns |
| 垂直分辨率 | 8位分辨率，每个通道同时取样 | |||
| 垂直灵敏度 | 2mV/div to 10V/div | |||
| 偏移范围 | ≤200mV/格，±1V； | |||
| ＞200mV/格，±50V | ||||
| 数学运算 | 加、减、乘、除、FFT | |||
| FFT | 窗口：矩形，汉宁，海明，布拉克曼，巴特利特，平顶窗 | |||
| 带宽限制 | 20MHz | |||
| 低频响应（-3db） | 在BNC处为≤10Hz | |||
| 垂直增益精度 | 在“取样”或“平均”采集模式下，10V/格到10mV/格的精度为±3%; | |||
| 在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4% | ||||
| 电压测量重复性，平均采集模式 | 在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:±（3%×读数+0.05格） | |||
| 注意：使用X1探头时带宽减小到6MHz | ||||
| 触发系统 | ||||
| 触发类型 | 边沿、脉冲、视频、斜率、超时、窗口、码型、间隔、欠幅、UART、LIN、CAN、SPI、IIC | |||
| 触发电平范围 | 距屏幕中心±5格 | |||
| 触发模式 | 自动、正常、单次 | |||
| 电平 | CH1~CH2 | 从显示屏中心开始±4个分度 | ||
| EXT | 0~3.3V | |||
| 释抑范围 | 16ns~10s | |||
| 触发电平精度 | CH1~CH2 | 从中心显示屏开始的±4个分度内为0.2格×伏/格 | ||
| EXT | ±（设定值的6%+40mV） | |||
| 边沿触发 | 斜率 | 上升沿，下降沿，上升沿或下降沿 | ||
| 信源 | CH1、CH2、EXT | |||
| 脉宽触发 | 极性 | 正极性，负极性 | ||
| 条件(When) | <, >, !=, = | |||
| 信源 | CH1~CH2， | |||
| 脉宽范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 视频触发 | 信号标准 | NTSC， PAL | ||
| 信源 | CH1~CH2 | |||
| 同步 | 扫描线、线数、奇数场、偶数场、所有场 | |||
| 斜率触发 | 斜率 | 上升，下降 | ||
| 条件(When) | <，>， !=， = | |||
| 信源 | CH1 ~ CH2 | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 超时触发 | 信源 | CH1~CH2， | ||
| 极性 | 正极性，负极性 | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 窗口触发 | 信源 | CH1~CH2 | ||
| 码型触发 | 码型 | 0:低电平；1:高电平；X:忽略； :上升； :下降； :上升或下降 | ||
| 电平（信源） | CH1~CH2 | |||
| 间隔触发 | 斜率 | 上升，下降 | ||
| 条件(When) | <，>， !=， = | |||
| 信源 | CH1~CH2， | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| 欠幅触发 | 极性 | 正极性，负极性 | ||
| 条件(When) | <，>， !=， = | |||
| 信源 | CH1~CH2 | |||
| 时间范围 | 8ns ~ 10s | |||
| 精度 | 8ns | |||
| UART 触发 | 条件(When) | 启动、停止、数据、奇偶校验、接收错误 | ||
| 信源(RX/TX) | CH1~CH2 | |||
| 数据格式 | Hex（十六进制） | |||
| 数据长度 | 1 byte | |||
| 数据位宽 | 5 bit， 6 bit， 7 bit， 8 bit | |||
| 奇偶校验 | 无、奇数、偶数 | |||
| 空闲电平 | 高、低 | |||
| 波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
| 波特率(自定义) | 300bit/s~334000bit/s | |||
| LIN 触发 | 条件(When) | 间隔场、同步场、ID场、同步错误、标识符、ID和数据 | ||
| 信源 | CH1~CH2， | |||
| 数据格式 | Hex（十六进制） | |||
| 波特率(可选) | 110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400 bit/s | |||
| 波特率(自定义) | 300bit/s~334000bit/s | |||
| CAN 触发 | 条件(When) | 开始位、远程帧ID、数据帧ID、帧ID、远程帧数据、数据帧数据、错误帧、所有错误、应答错误、过载帧 | ||
| 信源 | CH1~CH2 | |||
| 数据格式 | Hex（十六进制） | |||
| 波特率(可选) | 10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000 | |||
| 波特率(自定义) | 5kbit/s~1Mbit/s | |||
| SPI 触发 | 信源 | CH1~CH2， | ||
| 数据格式 | Hex（十六进制） | |||
| 数据位宽 | 4， 8， 16， 24， 32 | |||
| IIC 触发 | 信源 (SDA/SCL) | CH1~CH2， | ||
| 数据格式 | Hex（十六进制） | |||
| 数据索引 | 0~7 | |||
| 时机(条件) | 开始位、停止位、无应答、地址、数据、重启 | |||
| 测量 | ||||
| 光标 | 光标间的电压差△V | |||
| 光标间的时间差△T | ||||
| △T的倒数，以赫兹为单位（1/△T） | ||||
| 自动测量 | 频率、周期、平均值、峰-峰值、均方根、最小值、最大值、上升时间、下降时间、正脉宽、负脉宽、底端值、顶端值、中间值、幅值、过冲、预冲、上升沿相位差、下降沿相位差、正占空比、负占空比、周期平均值、周期均方根、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF | |||
| DVM | 数据源 | CH1，CH2 | ||
| 测量类型 | 直流有效值 | |||
| 交流有效值 | ||||
| 直流 | ||||
| 频率计 | 硬件6位频率计 | |||
| 信号源指标 | ||||
| 通道数量 | 1通道 | |||
| 采样率 | 200MSa/s | |||
| 垂直分辨率 | 12 bits | |||
| 最高频率 | 25 MHz | |||
| 标准波形 | 正弦、方波、脉冲、三角波，采样波，指数波，噪声 | |||
| 任意波形 | Arb1，Arb2，Arb3，Arb4 | |||
| 正弦 | 频率范围 | 0.1Hz~25MHz | ||
| 方波/脉冲 | 频率范围 | 0.1Hz~10MHz | ||
| 三角波 | 频率范围 | 0.1Hz~1MHz | ||
| 采样波 | 频率范围 | 0.1Hz~1MHz | ||
| 指数波 | 频率范围 | 0.1Hz~5MHz | ||
| 噪声 | ||||
| 任意波1 | 频率范围 | 0.1 Hz至10 MHz | ||
| 任意波2 | 频率范围 | 0.1 Hz至10 MHz | ||
| 任意波3 | 频率范围 | 0.1 Hz至10 MHz | ||
| 任意波4 | 频率范围 | 0.1 Hz至10 MHz | ||
| 波形长度 | 4KSa | |||
| 频率 | 精度 | 100 ppm（小于10 kHz）50 ppm（大于10 kHz） | ||
| 分辨率 | 0.1 Hz或4位，取两者较大值 | |||
| 幅度 | 输出范围 | 10mV~7Vp-p(高阻抗) | ||
| 5mV~3.5Vp-p(50Ω) | ||||
| 直流偏移 | 范围 | ±3.5 V，高阻 | ||
| ±1.75 V，50 Ω | ||||
| 分辨率 | 100 μV或3位，取两者中的较大值 | |||
| 输出阻抗 | 50 Ω | |||
| 一般技术规格 | ||||
| 显示 | 显示屏类型 | 对角为7"TFT 液晶显示器 | ||
| 显示屏分辨率 | 800（水平）*480（垂直）像素 | |||
| 余辉时间 | 最小值、1 s、5 s、10 s、30S、无限 | |||
| 显示类型 | 点、矢量 | |||
| 显示屏亮度 | 可调 | |||
| 网格类型 | 可选 | |||
| 网格亮度 | 可调 | |||
| 接口 | 标准接口 | USB Host，USB Device | ||
| 一般技术规格 | 探头补偿器输出 | |||
| 输出电压，典型 | 约2Vpp输入≥1MΩ的负载 | |||
| 频率、典型 | 1kHz | |||
| 电源电压 | 100-120VACRMS(±10%)，45Hz到440Hz，CATⅡ | |||
| 120-240VACRMS(±10%)，45Hz到66Hz，CATⅡ | ||||
| 功率消耗 | 小于30W | |||
| 熔断器 | T，3.15A，250V，5x20mm | |||
| 操作温度 | 0~50 °C (32~122 °F) | |||
| 存储温度 | -40~+71 °C (-40~159.8 °F) | |||
| 湿度 | ≤+104℉(≤+40°C): ≤90%相对湿度 | |||
| 106℉~122℉ (+41°C ~50°C): ≤60% 相对湿度 | ||||
| 海拔高度 | 操作时和不操作时 | 3，000m（10，000英尺） | ||
| 机械冲击 | 随机振动 | 50Hz到500Hz时为0.31 g RMS， | ||
| 每轴向为10分钟 | ||||
| 不操作时 | 5Hz到500Hz时为2.46g RMS， | |||
| 每轴向为10分钟 | ||||
| 操作时 | 50g，11ms，半正弦波 | |||
| 机械部分 | 示波器大小 | 318 x 110 x 150mm(长 x 宽 x 高) | ||
| 重量 | 1900g | |||
