规格参数

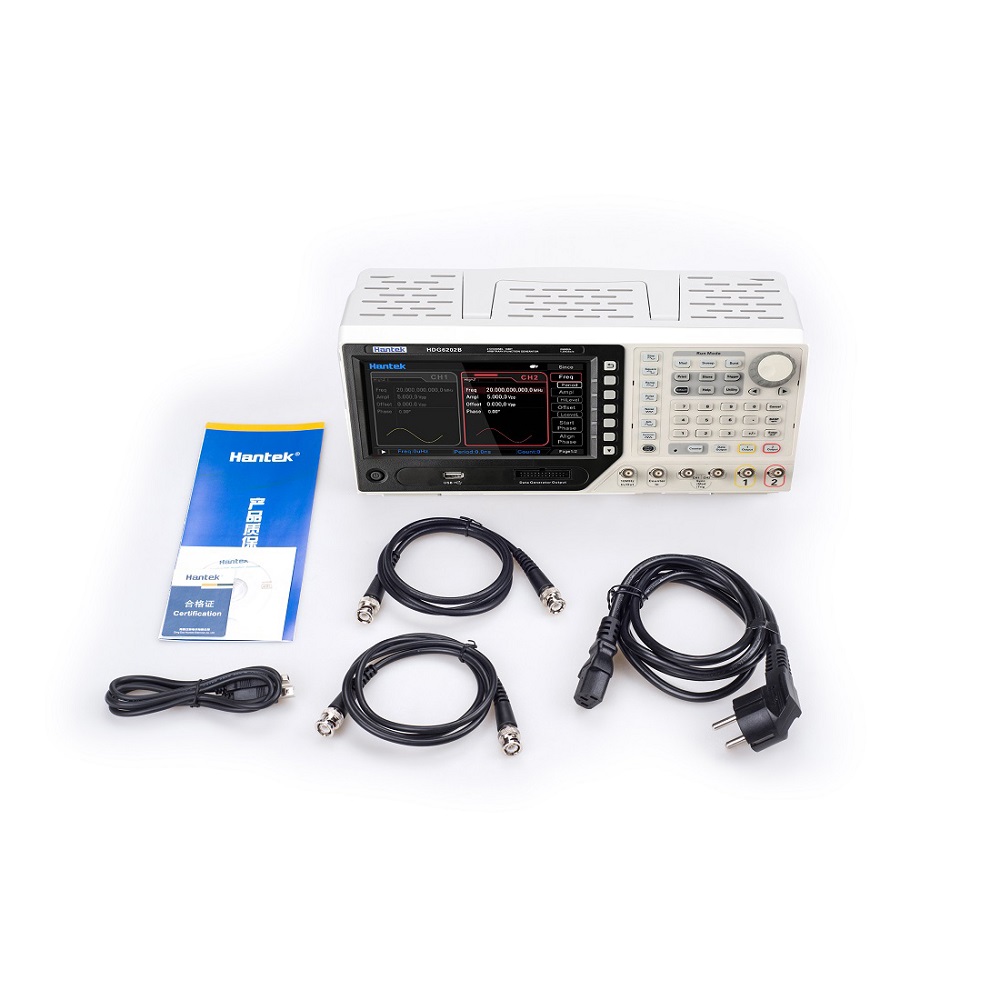

产品概述

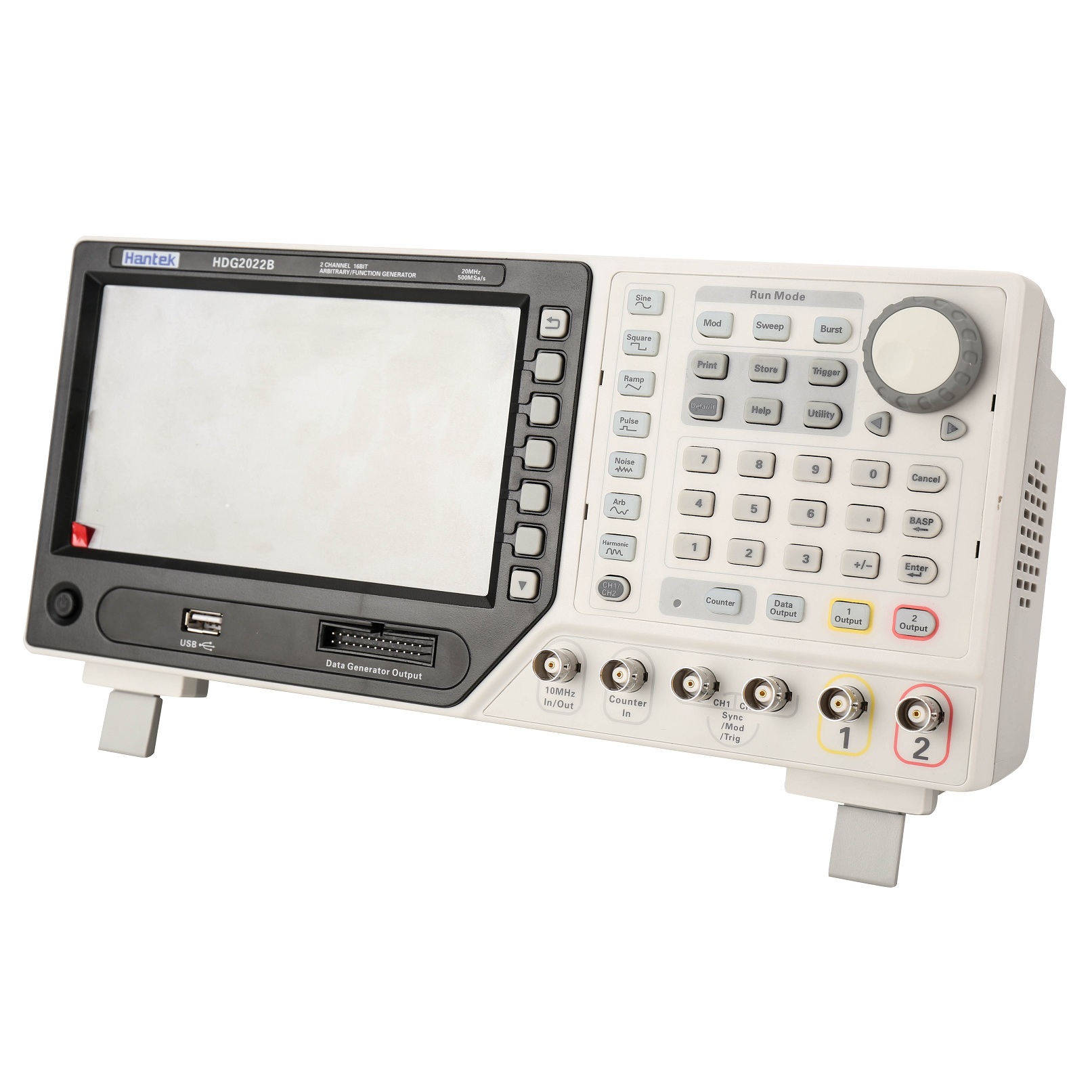

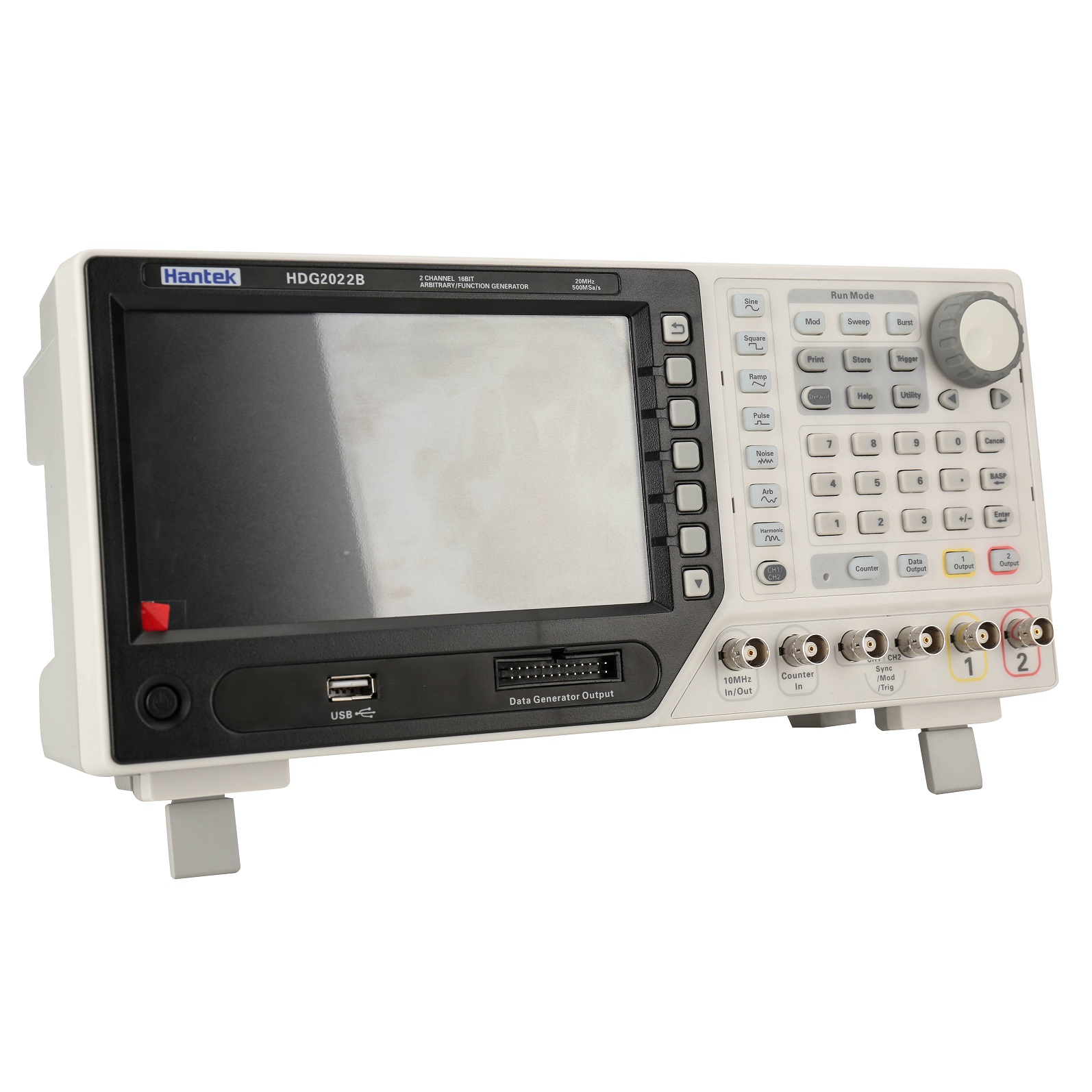

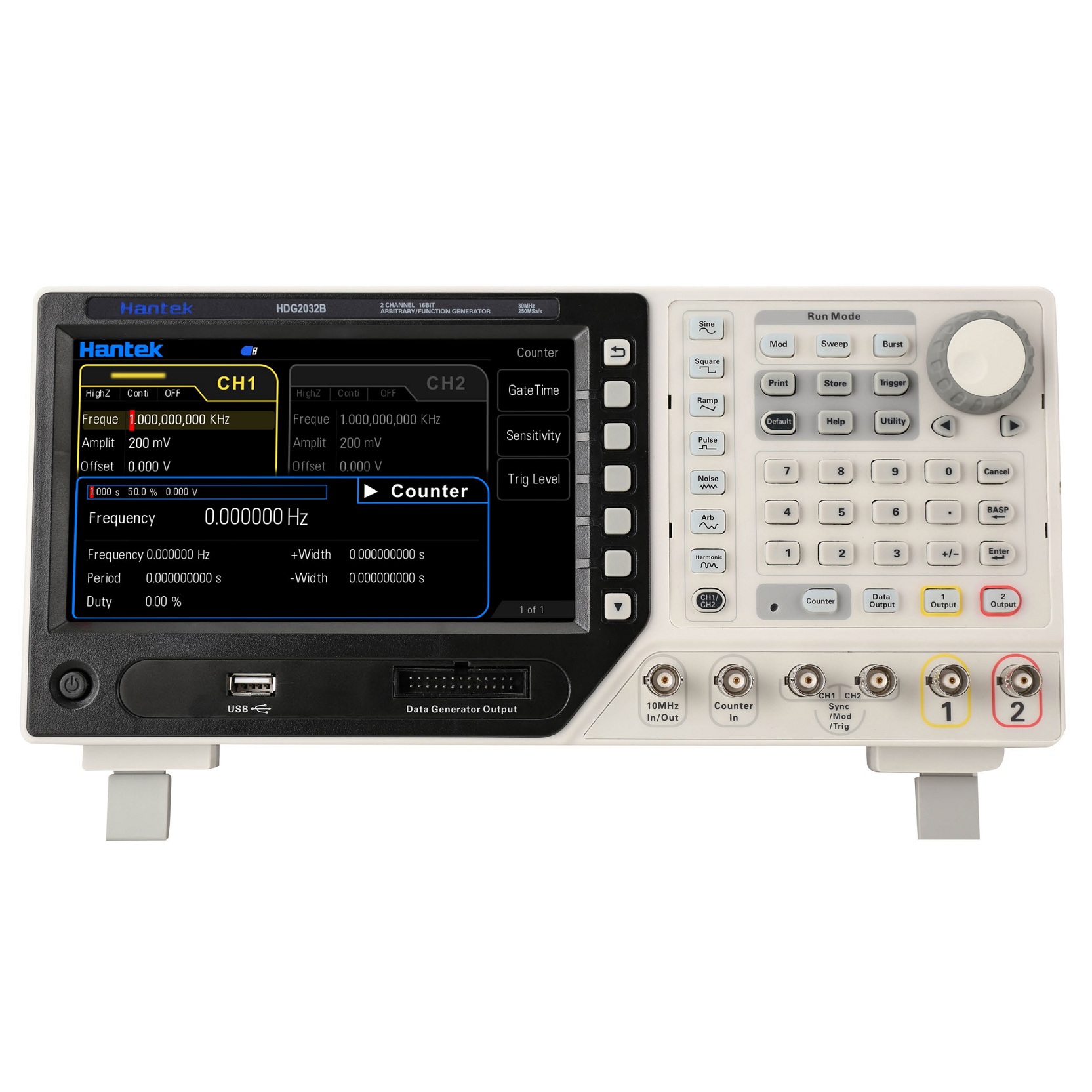

HDG2000B系列任意信号发生器是集任意波形发生器、脉冲发生器、16位字发生器、7位数频率计、函数发生器多功能于一身；可生成稳定、精确、低失真的输出信号；内置150余种任意波形，方便模拟各种信号；大屏幕人性化的界面设计和键盘布局，操作简单易于使用。
- 16 位分辨率，250MSa/s采样率；
- 64M存储深度；
- 100/80/60/30MHz正弦波频率输出；
- 16 通道数字输出和模拟通道输出5种标准波形和多种任意波形；
- 丰富的调制功能,支持 AM, FM, PM, ASK, FSK, PSK 和PWM等；
- 标配TCXO时基, 可选的高稳定性OCXO；
- 7 寸16K色TFT液晶屏，WVGA(800X480);
- 多种可选接口: USB Host, USB Device
技术参数
| 型号 | HDG2102B | HDG2082B | HDG2062B | HDG2032B |
|---|---|---|---|---|
| 主要特性 | ||||
| 通道 | 2 | 2 | 2 | 2 |
| 波形长度 | 64M | 64M | 64M | 64M |
| 频率范围 | 100MHz | 80MHz | 60MHz | 30MHz |
| 采样率 | 250MSa/s | |||
| 电压分辨率 | 16Bit | |||
| 数字输出模式 | 16通道输出 | |||
| 频率特性 | ||||
| 标配波形输出 | Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC | |||
| 正弦波 | 1uHz~最高频率 | |||
| 方波 | 1uHz~30MHz | 1uHz~30MHz | 1uHz~30MHz | 1uHz~30MHz |
| 脉冲波 | 1uHz~15MHz | 1uHz~15MHz | 1uHz~15MHz | 1uHz~15MHz |
| 三角波 | 1uHz~4MHz | 1uHz~4MHz | 1uHz~4MHz | 1uHz~4MHz |
| 白噪声 | 100MHz | 80MHz | 60MHz | 30MHz |
| 任意波 | 1uHz~20MHz | 1uHz~20MHz | 1uHz~20MHz | 1uHz~20MHz |
| 分辨率 | 1uHz | |||
| 精度 | ±50ppm, 18~28℃ | |||
| 正弦频谱纯度 | ||||
| 谐波失真 | Typical（0dBm）DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc | |||
| 总谐波失真 | <0.1% (10Hz-20kHz, 0dBm) | |||
| 寄生信号（非谐波） | Typical(0dBm):≤10MHz: <-65dBc; | |||
| >10MHz <-65dBc+6dB/spectrum phase | ||||
| 相位噪声 | Typical(0dBm,10kHz offset,) 10MHz:≤-115dBc/Hz | |||
| 方波特性 | ||||
| 上升/下降时间 | <10ns | <11ns | <12ns | <14ns |
| 过冲 | <3%(100KHz, 1Vpp) | |||
| 占空比 | ≤10MHz: 20.0%~80.0%; | 8.0%~92.0% | ||
| 10MHz~40MHz: 40.0%~60.0%; | ||||
| >40MHz: 50.0% | ||||
| 不对称性 | 1% of period+5ns | |||
| 抖动 | Typical（1MHz,1Vpp, 50Ω）≤5MHz: 2ppm+500ps; > 5MHz: 500ps | |||
| 三角波特性 | ||||
| 线性 | ≤1%(1KHz, 1Vpp) | |||
| 对称性 | 0%~100% | |||
| 脉冲波特性 | ||||
| 周期 | 33.33ns~1Ms | 40ns~1Ms | 40ns~1Ms | 50ns~1Ms |
| 脉冲 | ≥12ns | ≥14ns | ≥14ns | ≥16ns |
| 上升/下降时间 | ≥8ns | ≥9ns | ≥10ns | ≥10ns |
| 过冲 | <3%(1VPP) | |||
| 抖动 | Typical（1MHz, 1Vpp, 50Ω） | |||
| ≤5MHz 2ppm+500ps | ||||
| > 5MHz 500ps | ||||
| 任意波特性 | ||||
| 波形长度 | 64M | |||
| 垂直分辨率 | 16 Bit | |||
| 采样率 | 250MSa/s | |||
| 上升/下降时间 | Typical(1Vpp):<6ns | |||
| 抖动 | Typical（1MHz, 1Vpp, 50Ω） | |||
| ≤5MHz 2ppm+500ps; | ||||
| > 5MHz 500ps | ||||
| 幅度特性 | ||||
| 幅度范围 | ≤20MHz:2mVpp - 20Vpp;≤60MHz:2mVpp -15Vpp;≤80MHz:2mVpp -10Vpp; | |||
| ≤90MHz:2mVpp - 5Vpp;≤100MHz:2mVpp - 2Vpp | ||||
| 精度 | 1KHz正弦波，0V偏移，>10mVpp,自动（±1%±2mVpp) | |||
| 幅度平坦度 | ≤10MHz:±0.1dB; ≤60MHz:±0.2dB;≤100MHz:±0.4dB | |||
| 分辨率 | 1mV或者4 digits | |||
| 阻抗 | 50Ω | |||
| 偏移特性 | ||||
| 范围 | |Voffset| < Vmax – Vpp/2 | |||
| 精度 | ±(1% of setting + 5mV + 0.5% of amplitude） | |||
| 调制特性 | ||||
| 调制类型 | AM, FM,PM,2ASK,2FSK,2PSK,PWM | |||
| AM | ||||
| 载波 | 正弦波，方波，锯齿波，任意波（DC除外） | |||
| 调制源 | 内部或外部 | |||
| 调制波 | 正弦波，方波，锯齿波，白噪声，任意波 | |||
| 调制频率 | 1Hz~500KHz | |||
| 调制深度 | 0%~120% | |||
| FM | ||||
| 载波 | 正弦波，方波，锯齿波，任意波（DC除外） | |||
| 调制源 | 内部或外部 | |||
| 调制波 | 正弦波，方波，锯齿波，白噪声，任意波 | |||
| 调制频率 | 1Hz~500KHz | |||
| 调制深度 | 0%~120% | |||
| PM | ||||
| 载波 | 正弦波，方波，锯齿波，任意波（DC除外） | |||
| 调制源 | 内部或外部 | |||
| 调制波 | 正弦波，方波，锯齿波，白噪声，任意波 | |||
| 调制频率 | 1Hz~500KHz | |||
| 调制深度 | 0%~120% | |||
| 2ASK | ||||
| 载波 | 正弦波，方波，三角波，任意波（DC除外） | |||
| 调制源 | 内部或外部 | |||
| 调制波 | 50%占空比的方波（PWM:正弦波，方波，锯齿波，噪声，任意波） | |||
| 调制频率 | 1Hz~500KHz | |||
| 2FSK | ||||
| 载波 | 正弦波，方波，三角波，任意波（DC除外） | |||
| 调制源 | 内部或外部 | |||
| 调制波 | 50%占空比的方波 | |||
| 调制频率 | 1Hz~500KHz | |||
| 2PSK | ||||
| 载波 | 正弦波，方波，三角波，任意波（DC除外） | |||
| 调制源 | 内部或外部 | |||
| 调制波 | 50%占空比的方波 | |||
| 调制频率 | 1Hz~500KHz | |||
| PWM | ||||
| 载波 | 正弦波，方波，三角波，任意波（DC除外） | |||
| 调制源 | 内部或外部 | |||
| 调制波 | 正弦波，方波，锯齿波，噪声，任意波 | |||
| 调制频率 | 1Hz~500KHz | |||
| 宽度偏差 | 0% to 100% of Pulse Width | |||
| 脉冲串特性 | ||||
| 脉冲计数 | 1到2000 000 000 | |||
| 门控源 | 外部触发 | |||
| 触发源 | 内部、外部、手动 | |||
| 扫频特性 | ||||
| 载波 | 正弦波，方波，锯齿波，任意波（DC除外） | |||
| 类型 | 线性 | |||
| 方向 | 上 | |||
| 扫描/保持/返回时间 | 280 000s | |||
| 触发源 | 内部、外部、手动 | |||
| 标记 | 同步信号的下降沿(可编程) | |||
| 通用特性 | ||||
| 接口 | USB主从接口，LAN可选 | |||
| 显示 | 7英寸64K色TFT液晶屏，800*640分辨率 | |||
| 电压 | 100-120VACRMS(±10%), 45Hz to 440Hz, CATⅡ; 120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ | |||
| 功率 | <60W | |||
| 输出电流 | 0.15A | |||
| 重量 | 3KG | |||
型号及对比
| 系列 | 通道数 | 带宽/垂直分辨率 | 采样率 | 其他 |
|---|---|---|---|---|
 HDG6000B系列 | 16CH数字 2CH模拟 1CH同步 1CH 频率计 | 200MHz; 16Bits | 1.25GSa/s | 多种标配波形，标配40余种任意波形， 等精度频率计数器, 64M存储 |
 HDG3000C系列 | 3CH模拟 1CH频率计 | 100MHz 16Bits | 300MSa/s | 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储 |
 HDG3000B系列 | 2CH模拟 1CH频率计 | 100MHz 16Bits | 300MSa/s | 6种标配波形，160余种任意波形 80MHz频率计数器, 2M存储 |
 Hantek1025G | 1CH任意波 +1CH同步 +12CH字发生器 | 25MHz; 12Bits | 200MSa/s | 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道 |
 DDS3005 | 1CH1任意波 +CH同步 +1CH2.7GHz频率计 | 5MHz; 14Bits | 50MSa/s | 256K的波形长度，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道 |
 DDS3X25（已停产） | 1CH任意波 +1CH同步 +12CH字发生器 | 25MHz; 12Bits | 200MSa/s | 4K存储，免电源，USB即插 即用，一台电脑可同时连多台 信号源，轻松扩展通道 |
 HDG2000B系列（已停产） | 16CH数字+ 2CH模拟+ 1CH同步 | 100MHz; 16Bits | 250MSa/s | 5种标配波形，多种任意波形 6000计数器, 64M存储 |
 HDG1000A（已停产） | 2CH任意波 | 20MHz; 10/8Bits | 180MSa/s / 100MSa/s | 3.5寸TFT显示,中/英文界面显示， 具有FM、AM、FSK、ASK、 PSK多种调制功能 |
