规格参数
产品概述

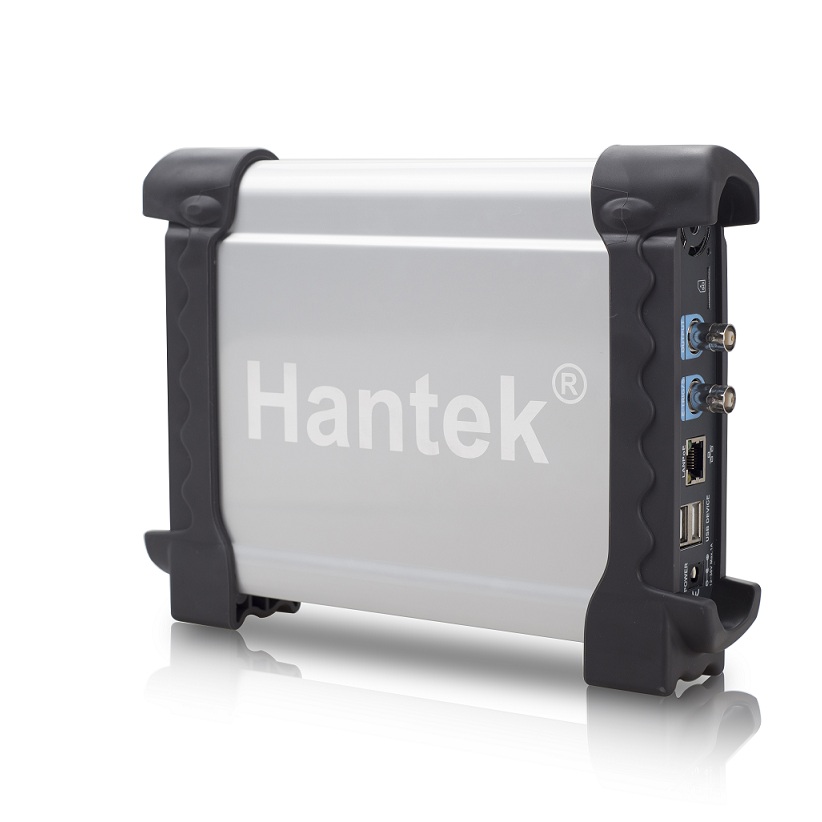

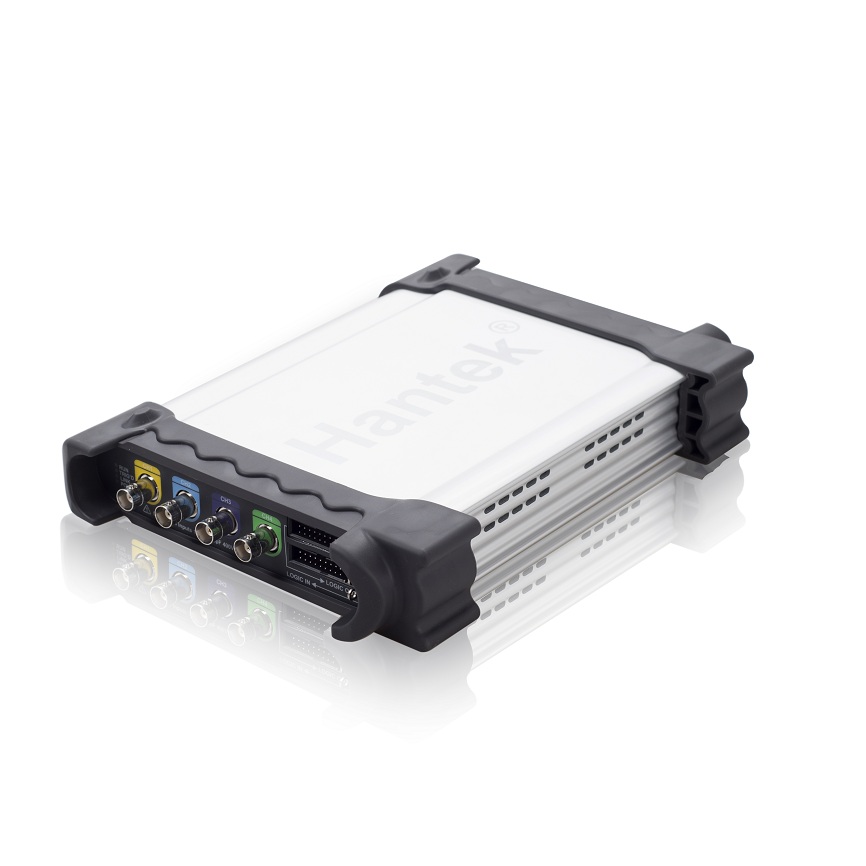

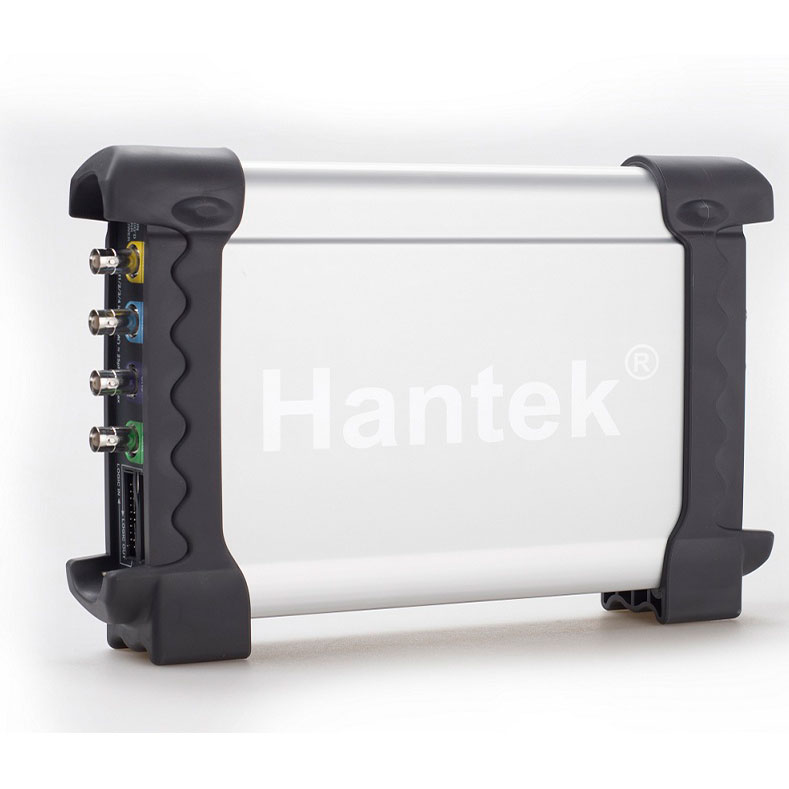

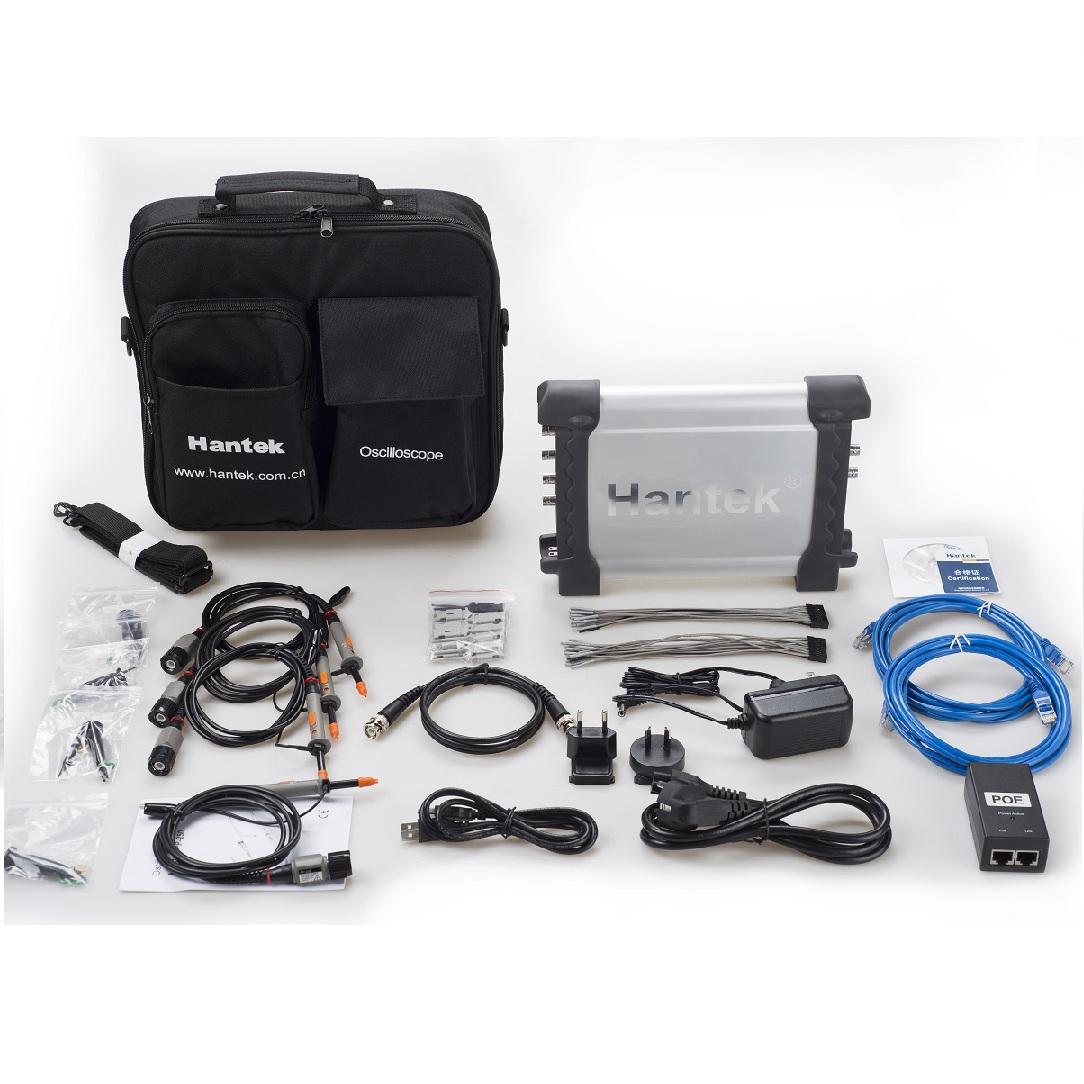

4CH示波器 & 16CH逻辑分析仪 & 1CH函数/任意波形信号发生器 & 16位字发生器 & 1CH外触发。示波器达到或超过台式示波器的性能，4路独立模拟通道，1GSa/s高速实时采样，128M存储深度。1mV-10V/DIV高输入灵敏度，250MHz高带宽；函数/任意波形发生器200MSa/s DDS，内置多种标准波形，方便编辑的任意波波形，便于重现传感器等不规则信号。USB2.0接口即插即用，体积小巧，便于携带，高性价比，通过/失败测试，丰富的触发功能，动态光标跟踪，波形录制与回放功能。网口通信(选配），支持PoE远程供电，方便快捷。
- 4CH示波器+16CH逻辑分析仪+1CH函数/任意波形信号发生器+16位字发生器+1CH外触发；
- 128M存储深度，最大保存128M个采样点，精准再现采样信号；
- 支持PoE模块，支持远程供电和通信；(选配）
- 示波器达到或超过台式示波器的性能，4路独立模拟通道，1GSa/s高速实时采样，1mV-10V/DIV高输入灵敏度，250MHz高带宽；
- 函数/任意波形信号发生器：200MSa/s DDS，12位垂直分辨率，内置多种标准波形，方便编辑的任意波波形，便于重现传感器等不规则信号；
- 通过/失败测试，丰富的触发功能，动态光标跟踪，与台式示波器类似界面,易于上手，高性价比；
- 波形连续录制与回放功能(录制带宽200Hz)；
- 1GSa/s实时采样率；
- 12--36V宽范围的输入电源；
- 优良的工业设计,体积小巧，便于携带，外壳采用与iPad一样的阳极氧化铝，不仅美观大方，而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性；
- 更适合于平板电脑，笔记本电脑，生产线维修调整，便于出差使用；
- 软件支持:Windows10，Windows 8, Windows 7 ；
- 波形数据可以按时间和电压输出到EXCEL,BMP,JPG；
- 20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用；
- 波形平均,亮度调节,反向,加,减,乘,除,X-Y显示；
- FFT 频谱分析；
- 一台电脑可同时连多台示波器,轻松扩展通道数；
- 用户可以通过标准SCPI命令对仪器进行编程控制，有关命令和编程的详细说明见SCPI协议文档。
技术参数
| 型号 | DSO3104 | DSO3104A | DSO3204 | DSO3204A | DSO3254 | DSO3254A |
|---|---|---|---|---|---|---|
| 垂直系统 | ||||||
| 通道数 | 4 | |||||
| 带宽 | 100MHz | 100MHz | 200MHz | 200MHz | 250MHz | 250MHz |
| 上升时间 | 3.5ns | 3.5ns | 1.7ns | 1.7ns | 1.4ns | 1.4ns |
| 输入阻抗 | 电阻: 1MΩ ; 电容: 25 pF | |||||
| 输入灵敏度 | 1mV/div to 10V/div | |||||
| 输入耦合 | AC/DC/GND | |||||
| 垂直分辨路 | 8 bits | |||||
| 存储深度 | 1.6K-128M/CH | |||||
| 最大输入电压 | 400V (DC+AC Peak) | |||||
| 水平系统 | ||||||
| 实时采样率 | 1GSa/s | |||||
| 时基范围 | 2ns/div to 1000s/div | |||||
| 时基精度 | ±50ppm | |||||
| 触发系统 | ||||||
| 触发源 | CH1, CH2,CH3,CH4,EXT,EXT/10 | |||||
| 触发模式 | 边沿，脉宽，视频，斜率，超时 | |||||
| 触发类型 | 单次，自动，正常 | |||||
| 自动测量 | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, Frequency, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle | |||||
| 光标测量 | Horizontal ,Vertical,Cross | |||||
| 波形处理 | +,- , x,÷, FFT, Invert | |||||
| 电压范围 | 1mV to 10V/div @ x 1 probe; 10mV to 100V/div @ x 10 probe; | |||||
| 100mV to 1KV/div @ x 100 probe; 1V to10KV/div @ x 1000 probe; | ||||||
| FFT | Rectangular,Hanning,Hamming,Blackman Window | |||||
| 逻辑分析仪模式 | ||||||
| 通道数 | -- | 16CH | -- | 16CH | -- | 16CH |
| 最大输入阻抗 | -- | 200KΩ (C=10pF) | -- | 200KΩ (C=10pF) | -- | 200KΩ (C=10pF) |
| 最大输入电压 | -- | -60V~60V | -- | -60V~60V | -- | -60V~60V |
| 最大采样率 | -- | 250MSa/s | -- | 250MSa/s | -- | 250MSa/s |
| 带宽 | -- | 10MHz | -- | 10MHz | -- | 10MHz |
| 兼容输入 | -- | TTL,LVTTL CMOS, | -- | TTL,LVTTL CMOS, | -- | TTL,LVTTL CMOS, |
| -- | LVCMOS,ECL. PECL,EIA | -- | LVCMOS,ECL PECL,EIA | -- | LVCMOS,ECL PECL,EIA | |
| 存储深度 | -- | 1.6K~64M | -- | 1.6K~64M | -- | 1.6K~64M |
| 信号源模式 | ||||||
| 波形频率 | -- | DC~25MHz | -- | DC~25MHz | -- | DC~25MHz |
| DAC时钟 | -- | 2K~200MHz adjustable | -- | 2K~200MHz adjustable | -- | 2K~200MHz adjustable |
| 通道 | -- | 1CH | -- | 1CH | -- | 1CH |
| 波形长度 | -- | 4K | -- | 4K | -- | 4K |
| 垂直分辨率 | -- | 12位 | -- | 12位 | -- | 12位 |
| 波形幅度 | -- | ±3.5V Max. | -- | ±3.5V Max. | -- | ±3.5V Max. |
| 输出阻抗 | -- | 50 Ω | -- | 50 Ω | -- | 50 Ω |
| 输出电流 | -- | 50mA | -- | 50mA | -- | 50mA |
| 带宽 | -- | 25M | -- | 25M | -- | 25M |
| 接口 | USB 2.0 | |||||
| 电源 | 8--36V Wide range of input voltage,suitable | |||||
| 尺寸 | 255 x 190 x 45 (mm) | |||||
| 重量 | 1Kg | |||||
型号及对比
| 系列 | 示波器带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|
 iDSO系列 | 70MHz | 2CH | 250MSa/s | iPhone/iPad/Android/Windows 示波器,多点触摸操作,无线WIFI 通讯,内置锂电池,浮地测量, 体积小巧，便于携带。 |
 Hantek6004BD系列 | 70MHz~250MHz | 4CH示波器+ 1CH信号发生器 | 1GSa/s | USB2.0接口即插即用,免电源, 示波器/函数/任意波形信号发生器， 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作 |
 Hantek6004BC系列 | 70MHz~250MHz | 4CH | 1GSa/s | USB2.0接口即插即用,免电源, 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作 |
 笔式示波器PSO2020 | 20MHz | 1CH | 96MSa/s | USB接口供电,20种自动测量功能, 通过/失败功能; Win XP,WIN7/8; LED照明功能,轻盈便携 |
 DSO3000(A) (1GSa/s)系列 | 100~250MHz | 4CH | 1GSa/s | 128M存储深度,最高可测250MHz信号, 与台式示波器界面相近, 易于操作; 8位分辨率,支持Win7/Win8. |
 Hantek6002BE系列 | 20MHz~200MHz | 2CH | 48MSa/s-250MSa/s | USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，支持 USBXI,与台式示波器界面相近， 易于操作 |
 Hantek6022BL | 20MHz | 2(数字） +16CH(逻辑） | 48MSa/s | USB2.0接口即插即用，免电源, 10M带宽逻辑分析仪，支持Win7/Win8; 8位分辨率，支持 USBXI, 与台式示波器界面相近， 易于操作 |
 DSO2000系列 | 40MHz-100MHz | 2CH | 100MSa/s-250MSa/s | USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，,与台式 示波器界面相近，易于操作，23自 动测量功能，通过/失败功能， 内置FFT |
 Hantek1008A | 100KHz | 8CH | 2.4MSa/s | USB2.0接口即插即用，免电源, 支持 Win7/Win8，与台式 示波器界面相近， 易于操作，23自 动测量功能，通过/失 败功能， 内置FFT,12位垂直分辨率，8 通道可编程信号发生器 |
 Hantek6004EU系列（停产） | 70-250MHz | 4CH | 1GSa/s | 波形捕获率高达400,000帧/秒 500uV-10V/DIV高输入灵敏度 128Mpts存储深度，80,000 段 分段存储 |
 DSO3000(200MSa/s)系列（停产） | 60MHz | 4/2CH+16CH 逻辑分析仪 | 200MSa/s | 逻辑分析仪/示波器/信号发生 器/频谱分析仪/频率计, 支持Win7/Win8. |
 DSO5000系列(已停产) | 200MHz | 2CH | 250MSa/s,200MSa/s | USB2.0接口即插即用，免电源, 支持 Win7/Win8，9位分辨率，,与台式 示 波器界面相近，易于操作，23自 动测 量功能，通过/失败功能， 内置FFT |
 DSO220USB/DSO2100USB(停产) | 20MHz-100MHz | 2CH | 100MSa/s-250MSa/s | 已停产 |
