规格参数

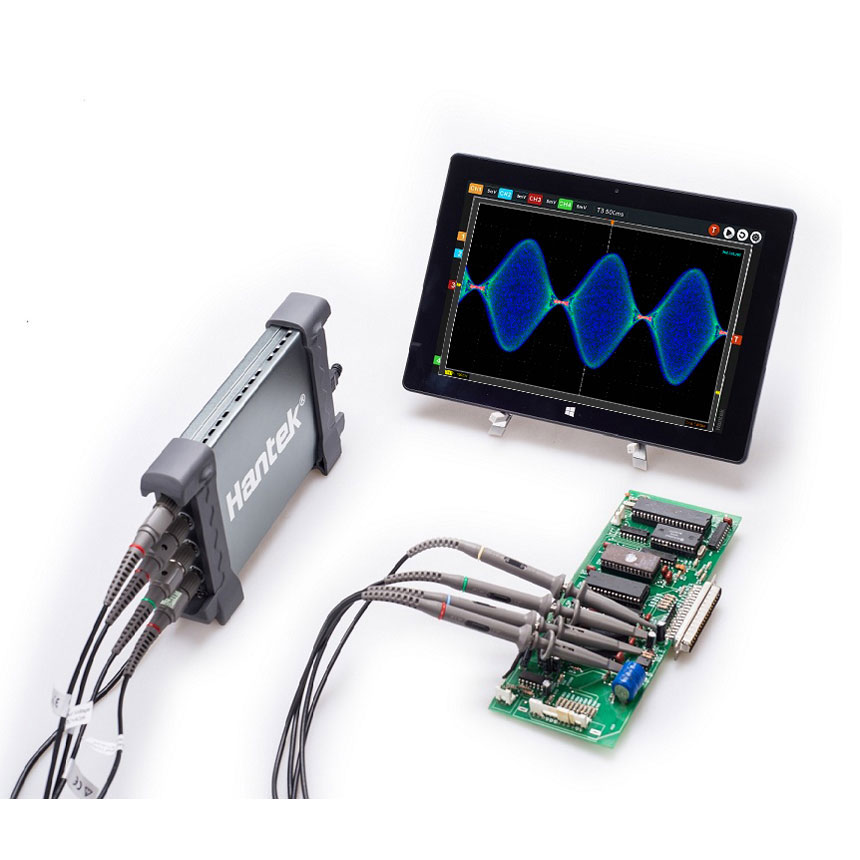

产品概述
4通道同时测量，波形捕获率高达400,000帧/秒，1GSa/s高速采样，250MHz高带宽，128Mpts深存储，80,000 段分段存储，USB2.0接口即插即用，体积小巧，便于携带，高性价比，通过/失败测试，丰富的触发功能，动态光标跟踪，波形录制与回放功能。
- 4通道同时测量，波形捕获率高达400,000帧/秒。
- 1GSa/s高速采样，250MHz高带宽，500uV-10V/DIV高输入灵敏度。
- 128Mpts深存储，80,000 段分段存储，以非常小的死区时间分段捕获符合条件的事件。
- 通过/失败测试，丰富的触发功能，动态光标跟踪，波形录制与回放功能，与台式示波器类似界面,易于上手，高性价比。
- 优良的工业设计,体积小巧，便于携带，外壳采用与iPad一样的阳极氧化铝，不仅美观大方，而且大大提高了铝合金表面硬度，具有良好的耐热性和耐磨性。
- 更适合于平板电脑，笔记本电脑，生产线维修调整，便于出差使用. 软件支持:Windows10，Windows 8, Windows 7
- 波形数据可以按时间和电压输出到EXCEL,BMP,JPG。
- 20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用。
- 波形平均,亮度调节,反向,加,减,乘,除,X-Y显示。FFT 频谱分析。
- 一台电脑可同时连多台示波器,轻松扩展通道数。
- 二次开发库DLL提供,Labview\VB\VC\QT 开发示例提供
技术参数
| 型号 | Hantek6254EU | Hantek6204EU | Hantek6104EU | Hantek6074EU |
|---|---|---|---|---|
| 模拟带宽 | 250MHz | 200MHz | 100MHz | 70MHz |
| 通道数 | 4通道 | |||
| 实时取样率 | 1GSa/s | |||
| 存储深度 | 128M | |||
| 时基精度 | ±50ppm | |||
| 时基范围 | 2ns/div-1000s/div (以1-2-5方式步进) | |||
| 输入阻抗 | 1MΩ 25pF | |||
| 输入灵敏度范围 | 500uV/div～10V/div | |||
| 垂直分辨率 | 8Bit | |||
| 垂直位移范围 | 500uV ~ 10V/div @ x1 probe; 5mV ~ 100V/div @ x10 probe； | |||
| 50mV ~ 1000V/div @ x100 probe; 500mV ~ 10000V/div @ x1000 probe | ||||
| 直流增益精度 | ±3% | |||
| 带宽限制 | 20MHz | |||
| 触发类型 | 边沿，交替，脉宽，视频 | |||
| 触发源 | CH1, CH2, CH3,CH4 | |||
| 波形计算 | +,-,x,÷,FFT,反向 | |||
| 光标测量 | 十字，跟踪，垂直，水平 | |||
| 自动测量 | 最大值、最小值、峰峰值、顶端值、底端值、中间值、有效值、幅值、平均值、周期平均值、预冲、过冲、周期、频率、上升时间、下降时间、正占空比、负占空比、正脉宽、负脉宽 | |||
| 尺寸 | 长：（175mm） 宽：（105mm）高：（25mm） | |||
| 重量 | 0.9KG | |||
| 标配探头 | 2支无源探头,2条鳄鱼夹线 | |||
型号及对比
| 系列 | 示波器带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|
 iDSO系列 | 70MHz | 2CH | 250MSa/s | iPhone/iPad/Android/Windows 示波器,多点触摸操作,无线WIFI 通讯,内置锂电池,浮地测量, 体积小巧，便于携带。 |
 Hantek6004BD系列 | 70MHz~250MHz | 4CH示波器+ 1CH信号发生器 | 1GSa/s | USB2.0接口即插即用,免电源, 示波器/函数/任意波形信号发生器， 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作 |
 Hantek6004BC系列 | 70MHz~250MHz | 4CH | 1GSa/s | USB2.0接口即插即用,免电源, 支持Win7/Win8/Win10,达到或 超过台式示波器的性能,高性价比,支 持USBXI,与台式示波器界面相近, 易于操作 |
 笔式示波器PSO2020 | 20MHz | 1CH | 96MSa/s | USB接口供电,20种自动测量功能, 通过/失败功能; Win XP,WIN7/8; LED照明功能,轻盈便携 |
 DSO3000(A) (1GSa/s)系列 | 100~250MHz | 4CH | 1GSa/s | 128M存储深度,最高可测250MHz信号, 与台式示波器界面相近, 易于操作; 8位分辨率,支持Win7/Win8. |
 Hantek6002BE系列 | 20MHz~200MHz | 2CH | 48MSa/s-250MSa/s | USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，支持 USBXI,与台式示波器界面相近， 易于操作 |
 Hantek6022BL | 20MHz | 2(数字） +16CH(逻辑） | 48MSa/s | USB2.0接口即插即用，免电源, 10M带宽逻辑分析仪，支持Win7/Win8; 8位分辨率，支持 USBXI, 与台式示波器界面相近， 易于操作 |
 DSO2000系列 | 40MHz-100MHz | 2CH | 100MSa/s-250MSa/s | USB2.0接口即插即用，免电源, 支持Win7/Win8，8位分辨率，,与台式 示波器界面相近，易于操作，23自 动测量功能，通过/失败功能， 内置FFT |
 Hantek1008A | 100KHz | 8CH | 2.4MSa/s | USB2.0接口即插即用，免电源, 支持 Win7/Win8，与台式 示波器界面相近， 易于操作，23自 动测量功能，通过/失 败功能， 内置FFT,12位垂直分辨率，8 通道可编程信号发生器 |
 Hantek6004EU系列（停产） | 70-250MHz | 4CH | 1GSa/s | 波形捕获率高达400,000帧/秒 500uV-10V/DIV高输入灵敏度 128Mpts存储深度，80,000 段 分段存储 |
 DSO3000(200MSa/s)系列（停产） | 60MHz | 4/2CH+16CH 逻辑分析仪 | 200MSa/s | 逻辑分析仪/示波器/信号发生 器/频谱分析仪/频率计, 支持Win7/Win8. |
 DSO5000系列(已停产) | 200MHz | 2CH | 250MSa/s,200MSa/s | USB2.0接口即插即用，免电源, 支持 Win7/Win8，9位分辨率，,与台式 示 波器界面相近，易于操作，23自 动测 量功能，通过/失败功能， 内置FFT |
 DSO220USB/DSO2100USB(停产) | 20MHz-100MHz | 2CH | 100MSa/s-250MSa/s | 已停产 |
