产品概述
HBT3000系列六位半读数的高分辨率内阻测试仪是一款具备高精度，快速测量特性的电池内阻测试仪，测量电压范围达到2000V。采用交流四端子测试法，更精准地测试电池内阻和电压；0.1μΩ电阻分辨率，10μV电压分辨率，具有高精度、高速度、适用于各种电池类型；标配RS232/485，LAN，EXT I/O，USB Host，USB Device，ANALOGOUTPUT接口，适用于更多测试场景；内建比较器功能，自动判断电池参数是否符合标准；操作简单，精准快速，稳定可靠，本款电池内阻测试仪会是您的不二选择。
- 6 1/2位读数的高分辨率内阻测试仪是一款具备高精度，快速测量特性的电池内阻测试仪，测量电压范围达到2000V。
- 0.1μΩ电阻分辨率，10μV电压分辨率，具有高精度、高速度、适用于各种电池类型。
- 标配RS232/485，LAN，EXT I/O，USB Host，USB Device，ANALOGOUTPUT接口，适用于更多测试场景。
- 采用交流4端子法，阻抗测量时能够不受测试线的阻抗影响。
- 拥有电阻和电压分别独立的比较功能，同时显示电池内阻和电压。
- 短路调零功能，去除仪器的偏置电压或测量环境产生的误差。
- 支持U盘截图保存功能，可通过U盘升级仪器程序。
- 采样速率：慢速/中速/快速，最快可进行约为 40 ms 的高速测量。
- 内部阻抗测量量程：3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3.6kΩ。
- 开放型电压测量量程涵盖：1100 V/1600V/2000V。
- 绘制正态分布图，直观地观察测量结果的正态分布情况。
- 测量结果轻松保存到U盘里，方便进行后续的数据分析和处理。

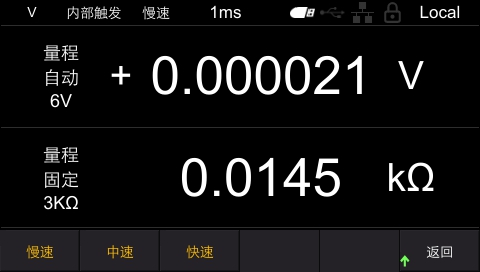

精度高，量程广
六位半读数，电压测量范围达到2000V，电阻测量范围0~3.6kΩ，具备高精度，快速测量特性的电池内阻测试仪，覆盖到大部分大型的电池组到纽扣电池的测试要求，准确无误地满足您的需求。

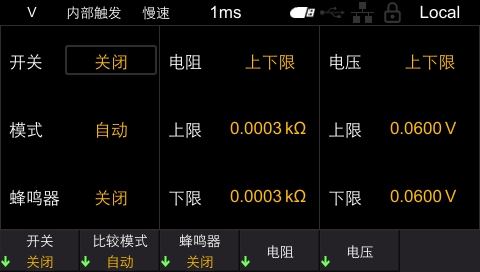

比较器功能
电阻和电压分别独立的比较功能，并对测量结果进行显示和输出的功能，帮助您更好地了解您的电路或设备的工作状态。

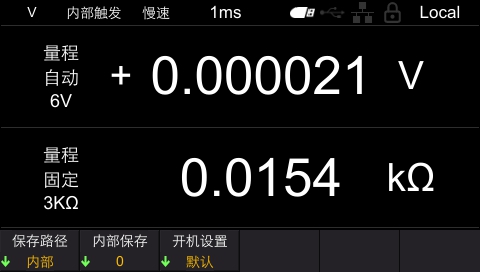

保存/加载功能
开机设置可以保存到内部或U盘中，无需每次使用时都进行繁琐的应用设置，按下相应的上电设置按钮，轻松加载之前保存的应用设置。

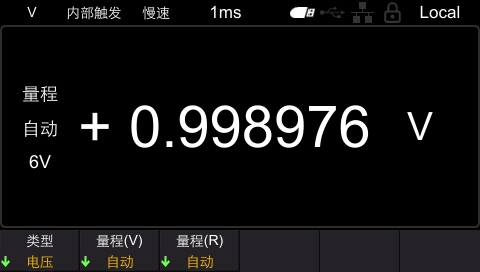

三档采样速率
可按3个阶段(快速/中速/慢速) 变更采样速率，根据不同的测试需求选择适当的采样速率，最快可进行约为 40 ms 的高速测量。采样速率越低，测试精度越高。

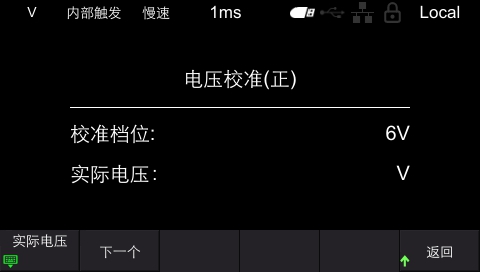

校准功能
校准分为电压校准和电阻校准，用于补偿仪器内部电路的偏置电压或者增益漂移等，以提高测试精度。

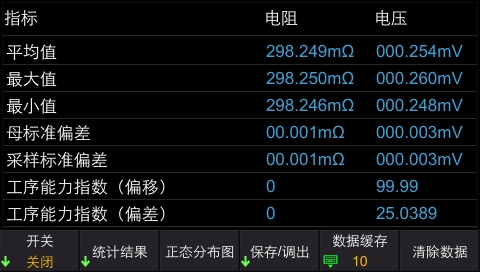

统计功能
计算各种统计指标，包括但不限于平均值、最大值、最小值、标准偏差等，轻松地绘制正态分布图，帮助您直观地观察测量结果的正态分布情况。

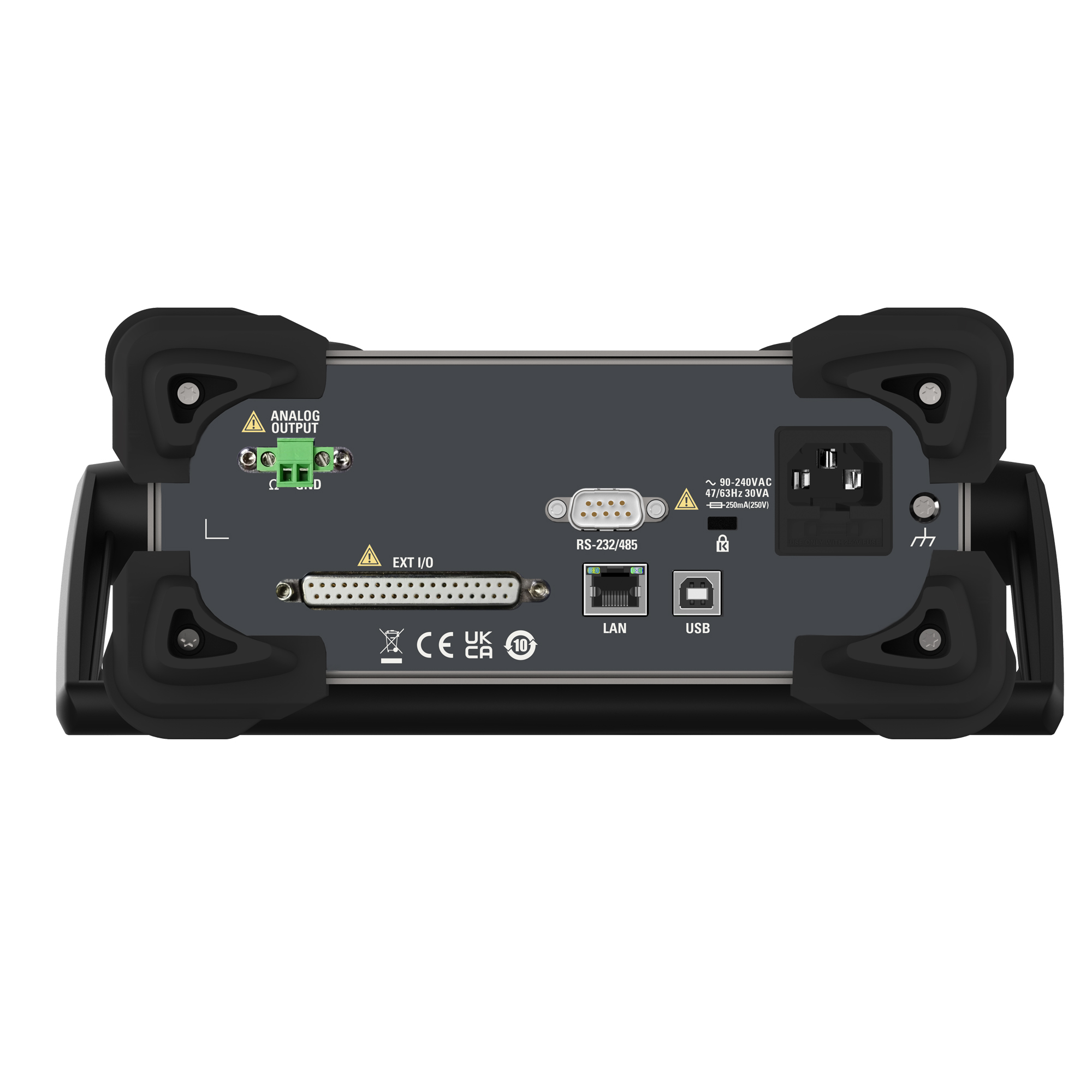

丰富的配置接口
标配RS232/485，LAN，EXT I/O，USB Host，USB Device，ANALOGOUTPUT接口。接口丰富，是一款适合于构建电池生产检查线路的测量仪器。
技术参数
| 型号 | HBT3561A | HBT3562A | HBT3563A | HBT3564A | HBT3565A | HBT3566A | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电压测量参数 | 量程 | 110V | 210V | 360V | 1100V | 1600V | 2000V | |||||||
| 最大值 | 121V | 231V | 396V | 1210V | 1760V | 2200V | ||||||||
| 最小分辨率 | 1μV | 10μV | ||||||||||||
| 精确度 | ±0.01% rdg±3 dgt | |||||||||||||
| 电阻测量参数 | 量程 | 最大值 | 最小分辨率 | 测试电流 | 精确度 | |||||||||
| 3 mΩ | 30 mΩ 及以上 | |||||||||||||
| 3 mΩ | 3.6 mΩ | 0.1 μΩ | 100 mA | ±0.5% rdg±10 dgt | ±0.5% rdg±5 dgt | |||||||||
| 30 mΩ | 36 mΩ | 1 μΩ | 100 mA | |||||||||||
| 300 mΩ | 360 mΩ | 10 μΩ | 10 mA | |||||||||||
| 3Ω | 3.6Ω | 100 μΩ | 1 mA | |||||||||||
| 30Ω | 36Ω | 1 mΩ | 100 μA | |||||||||||
| 300Ω | 360Ω | 10 mΩ | 10 μA | |||||||||||
| 3600Ω | 3610Ω | 100 mΩ | 10 μA | |||||||||||
| 测量方法 | 交流4端子法 | |||||||||||||
| 电流频率 | 1 kHz | |||||||||||||
| 响应时间 | 约5 ms | |||||||||||||
| 开路端子电压 | 12 V peak | 15 V peak | ||||||||||||
| 采样速率 (频率: 50 Hz/60 Hz) | 测量速度 | 快速 | 中速 | 慢速 | ||||||||||
| ΩV | 60 ms | 300 ms | 600 ms | |||||||||||
| Ωor V | 40 ms | 200 ms | 400 ms | |||||||||||
| 总线路间隔(错误检测) | 量程 | 3 mΩ | 30 mΩ | 300 mΩ | 3Ω | |||||||||
| 检测线 | 3Ω | 3Ω | 20Ω | 20Ω | ||||||||||
| 源线 | 3Ω | 3Ω | 20Ω | 200Ω | ||||||||||
| 功能 | 是否可调零 | 是 | ||||||||||||
| 电流输出 | 脉冲,连续 | |||||||||||||
| 统计运算 | 平均值、最大值、最小值、母标准偏差、采样标准偏差、工序能力指数（偏移）、工序能力指数（偏差）等 | |||||||||||||
| 延迟时间 | 1 ms - 9999 ms | |||||||||||||
| 平均值 | 1, 2, 4, 8次 | |||||||||||||
| 保存/调出 | 计数值最高1000组 | |||||||||||||
| 触发 | 内部/外部/手动 | |||||||||||||
| 接口 | 标配 | RS232/485, USB, LAN, I/O, Analog Output | ||||||||||||
| 选配 | GPIB (仅HBT4000H系列配备) | |||||||||||||
| 显示 | 4.3寸LCD | |||||||||||||
| 交流输入 | 110 V±10 % or 220 V±10 %, 47 to 63 Hz | |||||||||||||
| 尺寸(WxHxD) | 低压: 208.5mm*84.5mm*264mm 高压: 208.5mm*84.5mm*344mm | |||||||||||||
