产品概述

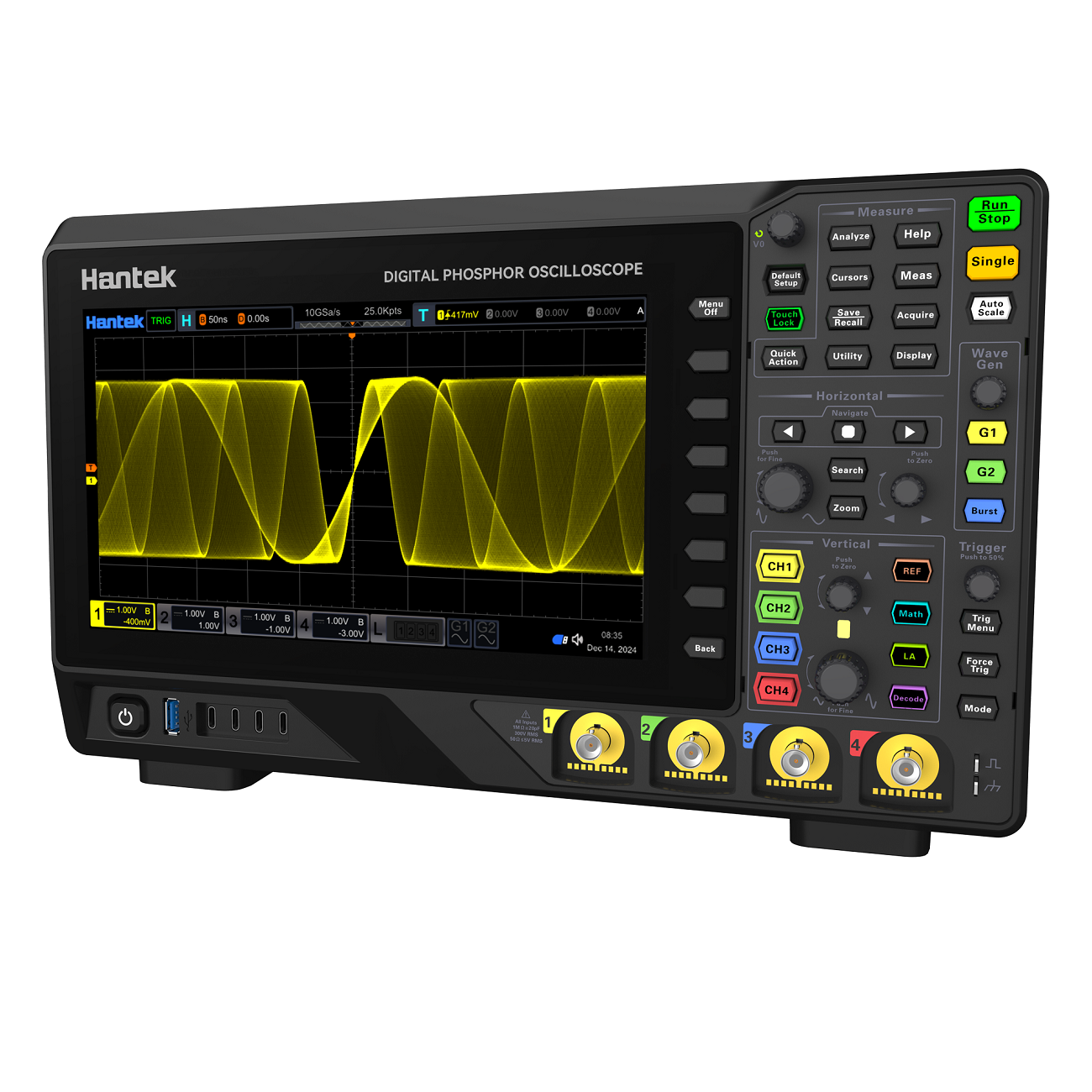

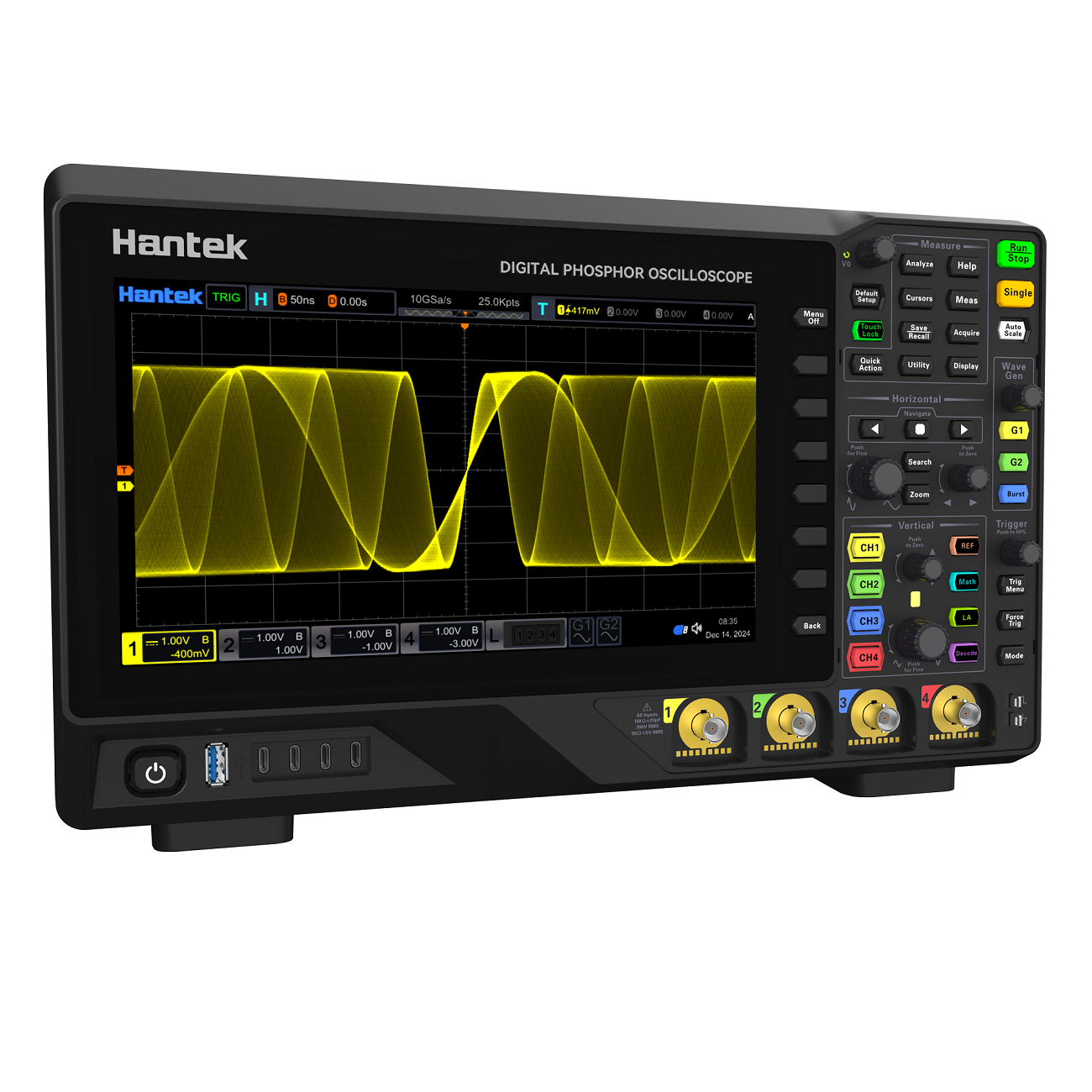

HRDO4000系列数字示波器是采用12bit 垂直分辨率，最高3GHz 带宽，高达 10GSa/s 采样率，精准捕捉细微信号，确保测量的高精度；波形捕获率高于 110 万帧每秒，快速捕捉瞬间信号，不错过任何关键细节；集八种独立仪器于一身，功能高度集成，极大节省了您的设备成本和使用空间；内置双通道 200MHz 信号源，±7V 电压输出，能满足多样化的测试需求；10.1 寸多点触控电容屏，搭配 256 级波形灰度及色温显示，为您带来清晰舒适的视觉体验；丰富的串行协议触发和解码功能，轻松应对复杂的通信测试。多达 51 种波形参数自动测量，测量结果准确可靠。多种数据分析和处理功能，如独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、频率计等，助您深入挖掘数据价值，提升工作效率。 选择HRDO4000，就是选择高效、精准和便捷的测试解决方案！
- 12bit垂直分辨率，最高10GSa/s采样率，最大3GHz带宽；
- 集八种独立仪器于一身，包括：4通道示波器、16通道逻辑分析仪、频谱分析仪、双路任意波发生器、数字电压表、频率计和累加器、协议分析仪、协议发生器；
- 内置双通道200MHz信号源，±7V电压输出，1GSa/s采样率；
- 10.1寸多点触控电容屏，256级波形灰度及色温显示；
- 丰富的串行协议触发和解码功能；
- 波形捕获率高于110万帧每秒；
- 多达51种波形参数自动测量；
- 多种数据分析和处理功能：独立的搜索、导航按键和事件列表，直方图、波特图、电源分析、频率计。
技术参数
| 型号 | HRDO4304E | HRDO4254E | HRDO4204E | HRDO4104E | HRDO4084E | HRDO4054E |
|---|---|---|---|---|---|---|
| 通道 | 4通道示波器+2通道信号源+16通道逻辑分析仪 | |||||
| 带宽 | 3GHz | 2.5GHz | 2GHz | 1GHz | 800MHz | 500MHz |
| 实时采样率 | 10GSa/s单通道，10GSa/s半通道，5GSa/s全部通道 | |||||
| 存储深度 | 1Gpts（单通道），500Mpts（双通道），250Mpts（全通道） | |||||
| 波形捕获率 | 110万帧每秒 | |||||
| 垂直分辨率 | 12 bit | |||||
| 垂直灵敏度 | 1 MΩ：500μV/div ~ 10 V/div；50 Ω：1mV/div ~ 1 V/div | 1 MΩ：500μV/div ~ 10 V/div；50 Ω：500μV/div ~ 1 V/div | ||||
| 时基范围 | 100 ps/div~1 ks/div | 100 ps/div~1 ks/div | 100 ps/div~1 ks/div | 200ps/div~1 ks/div | 500ps/div~1 ks/div | 500ps/div~1 ks/div |
| 时基精度 | ±1 ppm ± 1 ppm/年 | |||||
| 带宽限制 | 20 MHz、200MHz；每通道独立可选 | |||||
| 触发类型 | 边沿、脉宽、视频、斜率、超时、窗口、欠幅、超幅、逻辑、延迟、建立保持、第N边沿、码型触发、UART、LIN、CAN、SPI、I2C | |||||
| 总线和解码 | UART、I2C、SPI、LIN、CAN | |||||
| 数学运算 | 加、减、乘、除、FFT、与、或、非、异或、Intg、Diff、Sqrt、Lg、Ln、Exp、Abs、AX+B、低通滤波、高通滤波、带通滤波、带阻滤波、表达式 | |||||
| 自动测量 | 51种参数测量，支持统计和分析 | |||||
| 分析功能 | 频率计、数字电压表、电源分析、直方图、搜索、导航、波形记录、波特图 | |||||
| 硬件录制和回放 | 超过200万帧（单通道） | |||||
| 输入耦合 | 直流、交流或接地 | |||||
| 输入阻抗和电容 | 1 MΩ ± 1%，50 Ω ± 1%；20pF ± 3 pF | 1 MΩ ± 1%，50 Ω ± 1%；18 pF ± 3 pF | ||||
| 任意波形发生器 | 两路信号源，垂直分辨率16 bit，最高输出频率200 MHz，正弦、方波、脉冲、三角波，噪声、直流、Sinc、指数、半失真、洛伦兹，双音多频，高斯，心电图等13种标准波形 | |||||
| 数字通道 | 16路，1GSa/s采样率 | |||||

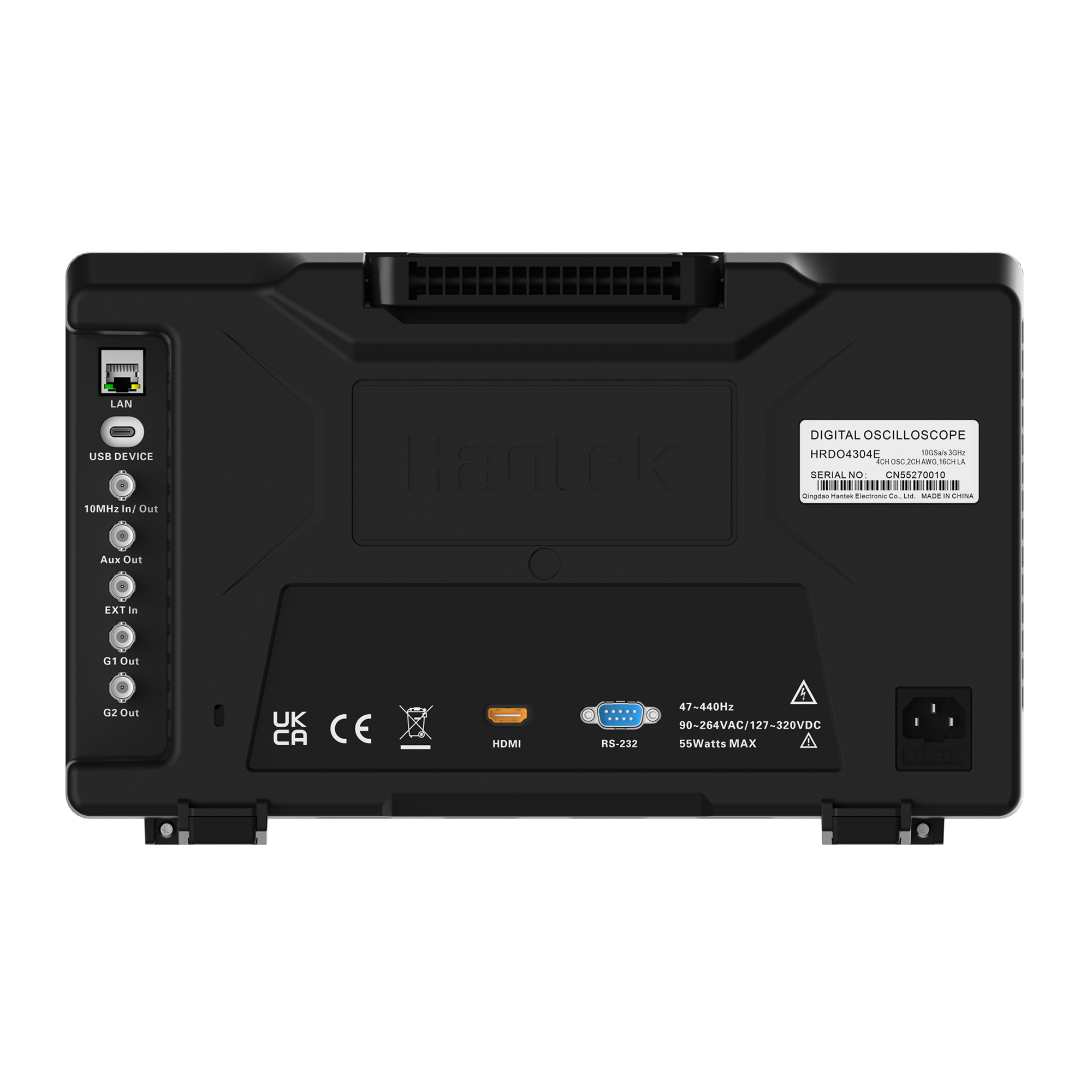

| 接口 | 标配：USB HOST、USB DEVICE、LAN；选配：HDMI，串口 | |||||
| 屏幕 | 10.1英寸多点触控电容屏，256级波形灰度显示，带彩色余辉 | |||||
型号及对比
| 系列 | 示波器带宽 | 通道数 | 实时采样率 | 其他 |
|---|---|---|---|---|
 DPO7000系列 | 500MHz 350MHz 200MHz 100MHz | 4通道示波器 1通道信号源 16通道逻辑分析仪 | 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 | 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
 DPO8000系列 | 1GHz 800MHz 500MHz 300MHz | 4通道示波器 2通道信号源 16通道逻辑分析仪 | 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 | 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放; |
 HRDO4000系列 | 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz | 4通道示波器 2通道信号源 16通道逻辑分析仪 | 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 | 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
 HRDO2000系列 | 500MHz 350MHz 200MHz 100MHz | 4通道示波器 1通道信号源 16通道逻辑分析仪 | 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 | 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度 |
 DSO2D20(2GSa/s)系列 | 200MHz 350MHz 500MHz | 2CH示波器 1CH信号源 | 2GSa/s单通道 1GSa/s全通道 | 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析 |
 DSO2000系列 | 150MHz 100MHz | 2通道示波器 1通道信号发生器 两路数字电压表 外触发 | 1GSa/s | 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能 |
 DPO6000系列 | 100MHz 200MHz | 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 | 1GSa/s | 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏 |
 DSO4004C系列 | 80~250MHz | 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 | 1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
 DSO4004B系列 | 80-250MHz | 4通道示波器 + 外触发 +DVM+自动量程功能 | 1GSa/s | 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程； |
 DSO4002C系列 | 70MHz—200MHz | 2通道示波器 + 外触发 +1通道信号源 | 1GSa/s | 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
 MSO5000D系列 | 60MHz-200MHz | 2（模拟） + 16（逻辑） + 外触发 . | 1GSa/s(模拟), 500MSa/s(逻辑) | 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选） |
 DSO5000P系列 | 70MHz-200MHz | 2（模拟） + 外触发 | 1GSa/s | 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; |
 DSO5000M系列 | 60MHz-200MHz | 2（模拟） + 外触发 | 1GSa/s | 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选） |
 MSO7000BLG系列(已停产) | 80-300MHz | 4/2通道 +外触发 | 2GS/s(模拟) 1GS/s(逻辑) | 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级 |
 DSO7000B系列（已停产） | 60-300MHz | 2/4通道 | 2GSa/s | 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级； |
