产品概述

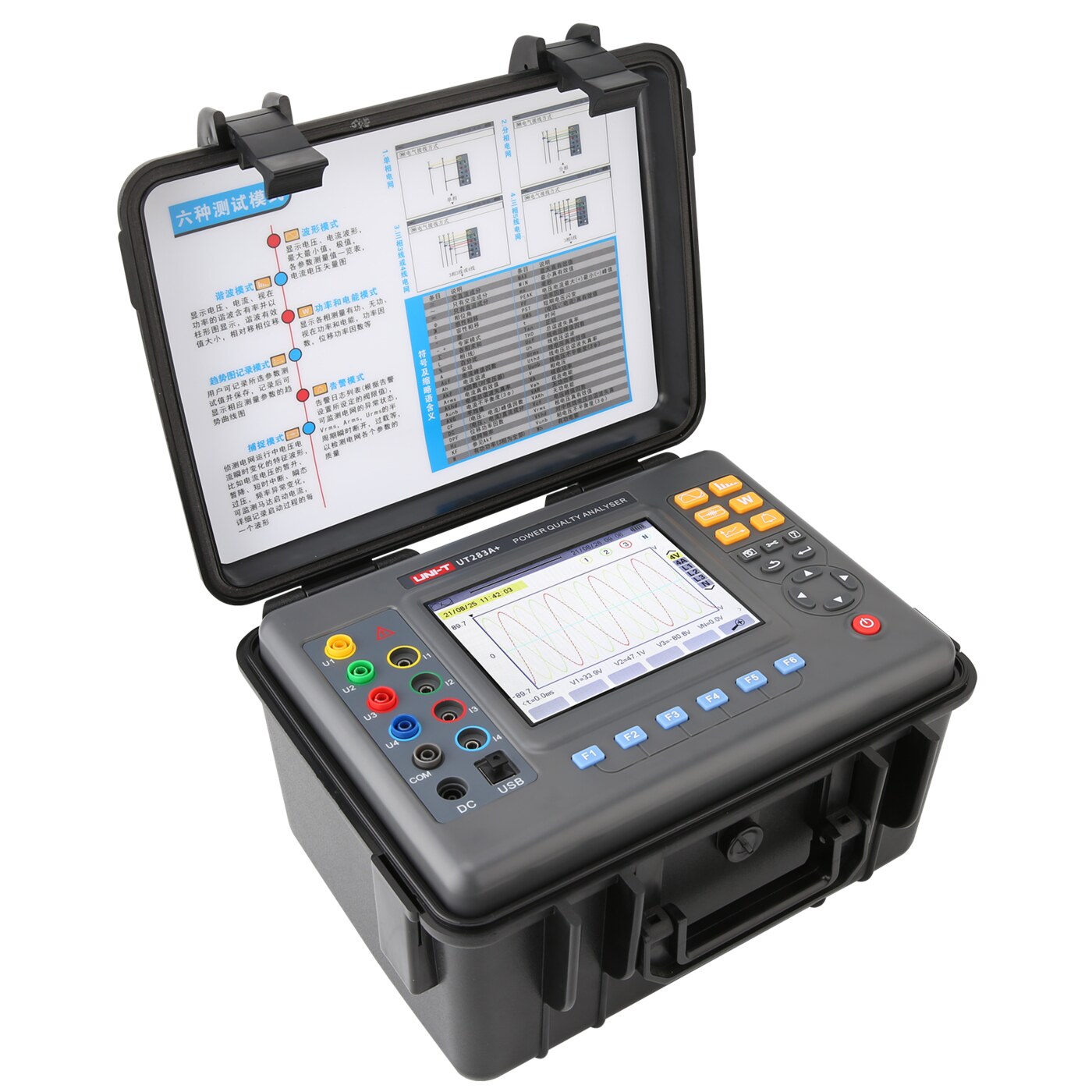

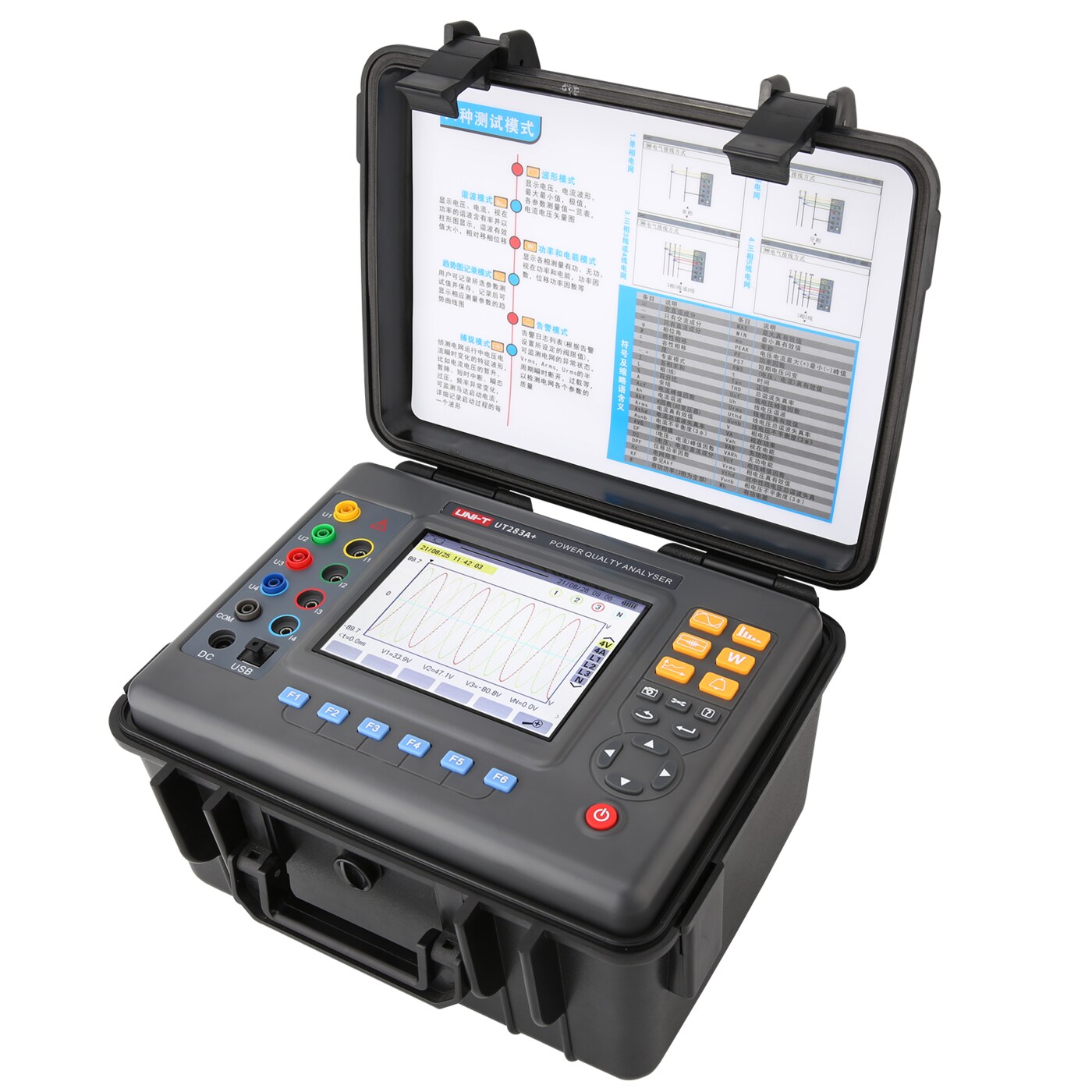

UT283A+电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试 数据并生成趋势曲线图等功能。
产品特点
波形实时显示(4路电压/4路电流)；
电压和电流真有效值；
电压直流成份；
电流和电压峰值；
电流和电压半周期有效值的最大/最小值；
相量图显示；
各相谐波的测量，达50次谐波；
柱形图显示各相电流和电压的谐波含有率；
总谐波失真度(THD)；
各相有功/无功/视在功率值及总值；
各相有功/无功/视在电能值及总值；
变压器K因数；
功率因数(PF)和COSφ位移功率因数(DPF)；
短期电压闪变；
三相不平衡(电压和电流)。
其他型号
| 型号 | 产品名称 | 线电压 | 相电压 | 电流量程 | 频率 | 谐波 | 数据存储 | 其它 |
|---|---|---|---|---|---|---|---|---|
| UT285C | 电能质量分析仪 | 1.0V～2000V | 1.0V～1000V | 10mA～6000A | 40Hz～70Hz | 0～50次 | 150组 | 谐波1~ 50次 功率、电感性、电容性电感性、相位角..... |
| UT283A+ | 电能质量分析仪 | 1.0V～2000V | 1.0V～1000V | 10mA～6000A | 40Hz～70Hz | 1～50 次 | 150组 | 4路电压，4路电流、0～50次谐波、电压闪变/三相不平衡度 |
技术指标
电 源 | 可充电锂电池组9.6V，外接充电器 耗电流490mA，电池连续工作10小时 |
显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm |
仪器尺寸 | 长宽厚：277.2mm×227.5mm×153 mm |
钳口尺寸 及电流量程 | UT-008尖小形电流钳：7.5mm×13mm 10mA～10.0A (标配) UT-020圆口形电流钳：20mm×20mm 0.10A～100A (选配件) UT-050圆口形电流钳：50mm×50mm 1.0A～1000A (选配件) UT-300W柔性电流钳 10A～6000A (选配件) |
通 道 数 | 4路电压，4路电流 |
线电 压 | 1.0V～2000V(线电压) 1.0V～1000V（相电压） |
频 率 | 40Hz～70Hz |
电力电量参数 | W，VA，var，PF，DPF，cosφ，tanφ |
电能参数 | Wh，varh，Vah |
谐 波 | 有，0～50次 总谐波失真，0～50次各相 |
暂态记录组数、通讯接口 | 150组 USB |
电压闪变/三相不平衡度 | 有 |
启动电流模式 | 有，100秒 |
记 录 | 300天（同时记录20个参数，每5秒记录1点） |
最小/最大记 录 值 | 有，可测一段时间内的最大最小值 |
告 警 | 40种不同类型参数选择，12800组告警日志 |
相量图显示、截图容量 | 自动 60个 |
菜单语言 | 中文、英文 |
自动关机 | 在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机 |
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 | |
背光功能 | 有，适合昏暗场所及夜间使用 |
电压测试线长 | 电压测试线长 3m 电流钳线长2m |
温湿度 | 工作：-10℃～40℃；80%Rh以下 保存：-10℃～60℃；70%Rh以下 |
输入阻抗 | 测试电压输入阻抗为：1MΩ |
耐 压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 |
绝 缘 | 仪器线路与护套外壳之间≥10MΩ |
结 构 | 双重绝缘，带绝缘防振护套 |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 |
