油浸式高压试验变压器

Name: 油浸式高压试验变压器
Brand: NEPRI
SKU: NEPRI-YDJ
Availability: InStock

型号：NEPRI-YDJ

分类国货精品 > NEPRI > 高压绝缘耐压试验摘要高压绝缘耐压试验

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品用途

适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

产品特点

高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

产品概述

NEPRI-YDJ高压交流试验变压器(油)是根据DL/T848.2-2004行业标准而设计生产的。全套装置由轻型高压试验变压器，其中控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。

图文介绍

油浸式高压试验变压器工作原理

高压试验变压器由高压试验变压器和控制箱（台）组成，其中控制箱（台）是集调压器、测量、控制、保护及信号等部分组成的一体化装置。高压试验变压器采用单框芯式铁芯，初级绕组绕在铁芯上，测量绕组和高压绕组采用绝缘筒绕制并套在初级绕组外，系同轴布置结构。通过调节控制箱（台）内的调压器输出电压，接入高压试验变压器的初级绕组，根据电磁感应原理，可获得需要的高压电压。

高压试验变压器的工作原理图见图3

油浸式高压试验变压器使用方法

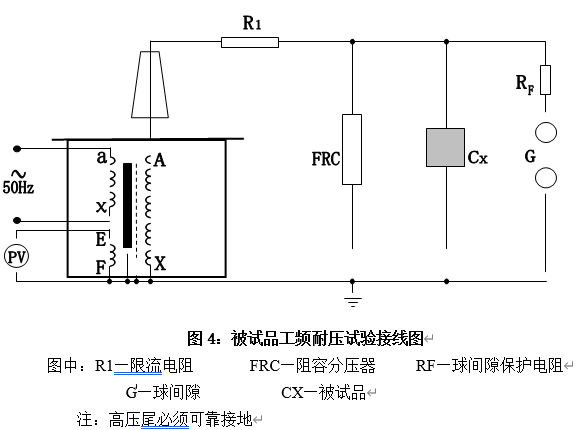

1、试验变压器做被试品的工频耐压试验使用接线原理图见图4。

工频耐压试验中限流电阻R1应根据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m考虑，管子粗细应具有足够的热容量(水阻液配制方法：用蒸馏水加入适量硫酸铜配制成各种不同的阻值)。

球间隙及保护电阻：当电压*过球间隙整定值时(一般取试验电压的110%~120%)，球间隙放电，对被试品起到保护作用。球间隙保护电阻可按1Ω/V(试验电压)选取。

在工频耐压试验中，低电压侧测量电压(仪表电压)不是非常准确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧测量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升现象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了准确测量被试品上所施加的电压，因此常在高压侧接入FRC阻容分压器来测量电压(见图6)。

油浸式高压试验变压器工频耐压试验操作台注意事项

(1) 试验人员应做好分工，明确相互间联系方法。并有专门人监护现场安全及观察试品状态。

(2) 被试品应先清扫干净，并**干燥，以免损坏被试品和试验带来的误差。

(3) 对于大型试验，一般都应**行空升试验。即不接试品时升压*试验电压，校对各种表计，调整球间隙。

(4) 升压速度不能太快，并必须防止突然加压。例如调压器不在零位时突然合闸。也不能突然切断电源，一般应在调压器降*零位时拉闸。

(5) 当电压升*试验电压时，开始计时，到1min后，迅速降压到1/3试验电压以下时，才能拉开电源。

(6) 在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，切断电源。停止试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。

型号规格	容量（ kVA ）	输入电源			输出电压		重量（ kg ）
型号规格	容量（ kVA ）	相数	（ V ）	（ A ）	（ V ）	（ A ）	重量（ kg ）
NEPRI-XC-2/200	2	LN	220	9 .1	0-250	8	14
NEPRI-XC-3/200	3	LN	220	13.6	0-250	12	16
NEPRI-XC-5/200	5	LN	220	22.7	0-250	20	18
NEPRI-TC-10/200	10	LN	220	45.5	0-250	40	80
NEPRI-TC-15/400	15	AB	380	39.5	0-430	34.9	90
NEPRI-TC-20/400	20	AB	380	52.6	0-430	46.5	100
NEPRI-TC-25/400	25	AB	380	62.5	0-430	58.1	120
NEPRI-TC-30/400	30	AB	380	78.9	0-430	69.8	140
NEPRI-TC-50/400	50	AB	380	131.5	0-430	116.63	160
NEPRI-TC-100/400	100	AB	380	263	0-430	232.5	200
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。

规格	容量	低压侧		高压侧		高压侧（交直流变压器）		测量变比	30 分钟温升	阻抗电压	空载电流	重量
	容量	电压	电流	交流输出		直流输出			30 分钟温升	阻抗电压	空载电流	重量
	kVA	V	A	电压 kV	电流	电压 kV	电流		℃	％	％	kg
NEPRI-YDJ 1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
NEPRI-YDJ 3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
NEPRI-YDJ 5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
NEPRI-YDJ 10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
NEPRI-YDJ 15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
NEPRI-YDJ 20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
NEPRI-YDJ 30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
NEPRI-YDJ 50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
NEPRI-YDJ 10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
NEPRI-YDJ 15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
NEPRI-YDJ 20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
NEPRI-YDJ 30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
NEPRI-YDJ 50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
NEPRI-YDJ 10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
NEPRI-YDJ 15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
NEPRI-YDJ 20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
NEPRI-YDJ 30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
NEPRI-YDJ 50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。 2 、上表的重量以油浸式试验变压器为例，干式试验变压器和充气式试验变压器稍有不同。
