用途场景
规格参数
产品用途
产品广泛应用于变电站、发电厂、试验室及互感器制造厂等场景
测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式
产品特点
具备PT三倍频感应耐压试验，以及0~300Hz 任意频率输出。
基于低频法测试原理，能应对拐点高达80KV的CT测试。
产品概述
功能全面，既满足各类CT（如：保护、计量、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等参数。
★ 测试满足GB/T 20840-2010（IEC60044-1）、GB16847(IEC60044-6) 、GB/T 22071等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
★ 基于低频法测试原理，能应对拐点高达80KV的CT测试。
★ 仪器采用方波法，让励磁曲线更加**。
★ 仪器可存储3000组测试数据，掉电不丢失。
★ 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
★ 具备PT三倍频感应耐压试验，以及0~300Hz 任意频率输出。
★ 具备CT磁滞回线查看。
★ 采用反透视屏幕，户外阳光下清晰可见。自研ARM平台显示驱动，可中英文一键切换。
★ 易于携带，仪器重量大约7.5Kg。
。

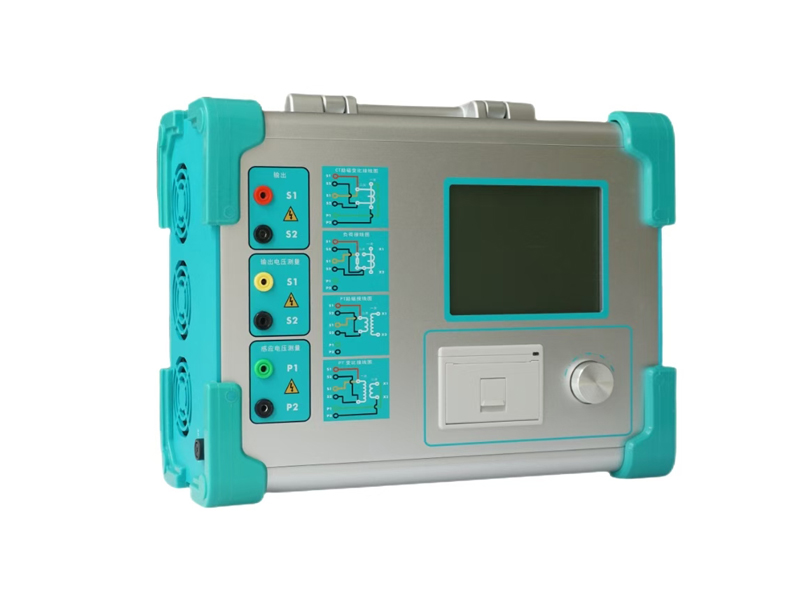

图文介绍
主要技术特点
★ 功能全面，既满足各类CT（如：保护、计量、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。
★ 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和电感等参数。
★ 测试满足GB/T 20840-2010（IEC60044-1）、GB16847(IEC60044-6) 、GB/T 22071等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
★ 基于低频法测试原理，能应对拐点高达80KV的CT测试。
★ 仪器采用方波法，让励磁曲线更加真实。
★ 仪器可存储3000组测试数据，掉电不丢失。
★ 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
★ 具备PT三倍频感应耐压试验，以及0~300Hz 任意频率输出。
★ 具备CT磁滞回线查看。
★ 采用反透视屏幕，户外阳光下清晰可见。自研ARM平台显示驱动，可中英文一键切换。
★ 易于携带，仪器重量大约7.5Kg。
技术参数
主要技术参数
仪器输入电源 | AC100~264V；50~60Hz 或DC130~350V |
仪器输出范围 | 0~270Vrms，12Arms，36A（峰值） |
电压测量精度 | 范围：2~100Vrms，精度：±0.1% |
CT变比测量 | 范围：1~50000，精度：±0.1% |
PT变比测量 | 范围：1~50000，精度：±0.1% |
PT三倍频感应耐压 | 单机满足35KV及以下PT三倍频感应耐压试验 |
相位测量 | 精度：±2min，分辨率：0.5min |
绕组电阻测量 | 范围：0~300Ω，精度：0.2%±2mΩ |
交流负载测量 | 范围：0~1000VA，精度：1%±0.2VA |
升流功能（选配） | 范围：0~200A；时间：0~600S |
工作环境 | 温度：-20οC~50οC， 湿度：≤90% |
尺寸、重量 | 尺寸340mm×260mm×140mm， 重量≈7.5kg |
