产品用途
电缆宽频阻抗缺陷定位分析仪是基于传输线理论，利用电缆的阻抗特性，测量电缆在不同频率下的阻抗变化，通过数字信号处理，进而对电缆结构或缺陷进行精准测量和定位

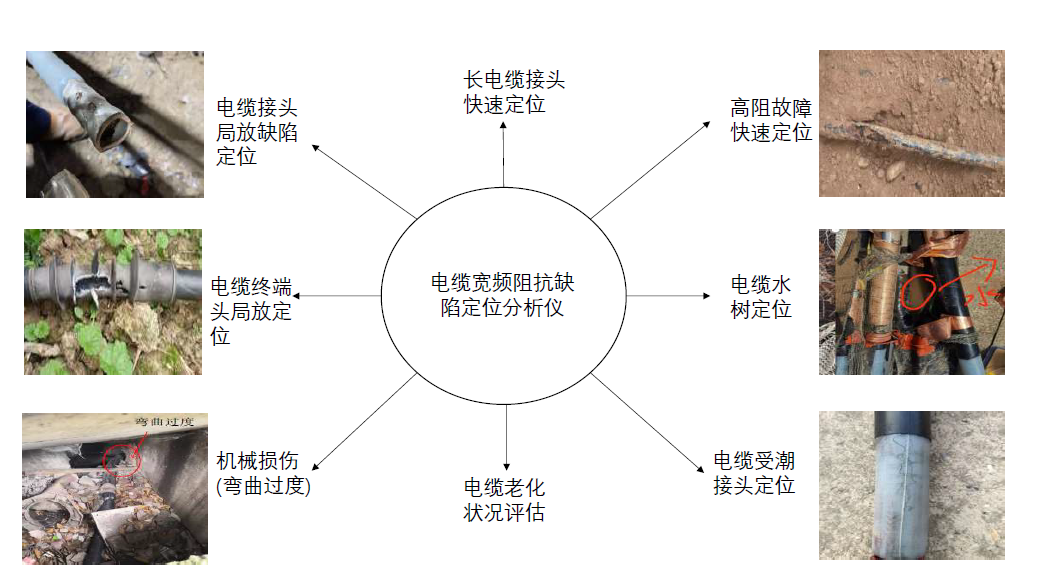

可识别由受潮、过热、外力破坏、化学、辐照、水树等原因形成的局部缺陷。
可测量电缆的长度，并且确定局部缺陷所在位置，定位误差<0.6%。
可高灵敏度地定位电力电缆中间接头，并且对其是否受潮进行诊断。
产品特点
在电缆首端注入扫频信号和加窗傅立叶变换，实现对电缆结构、阻抗等参数的精准测量以及微弱缺陷的精准定位。
实现无损检测，有效检测距离长，定位精度高，大幅减少人工及运维成本;。
可完成电缆测距和中间接头缺陷定位，对无台账信息的电缆也可有效完成检测;

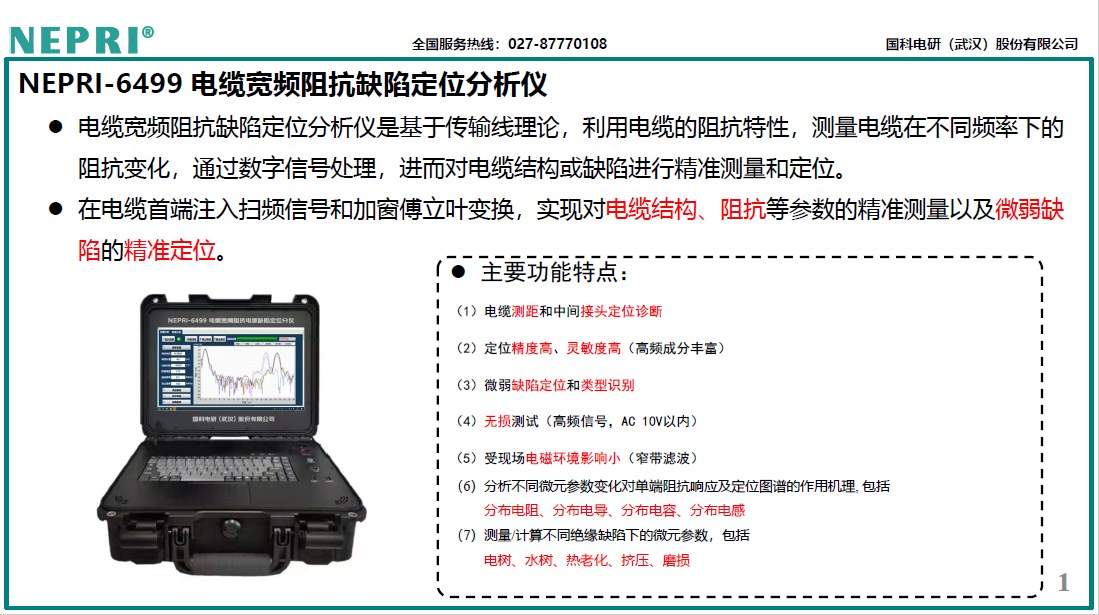

产品概述

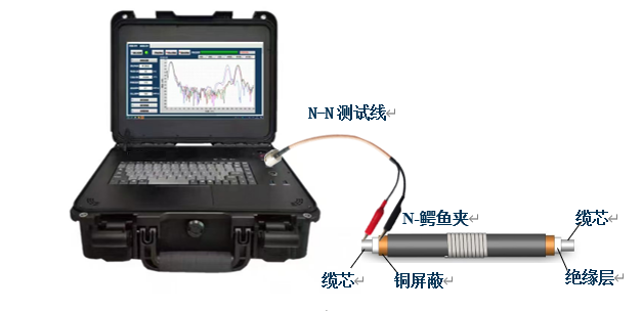

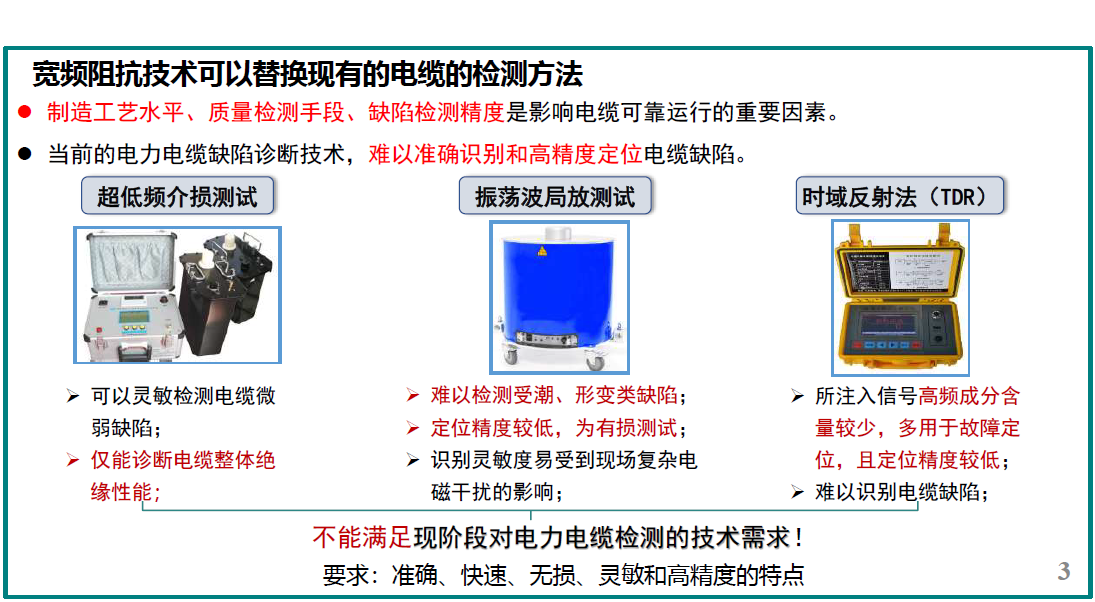

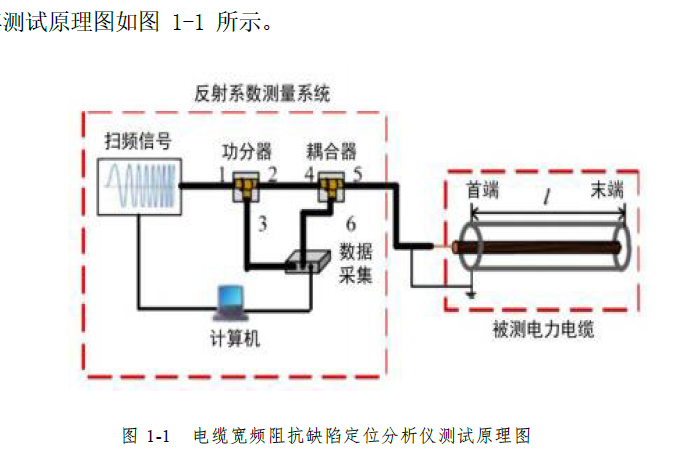

NEPRI-6499电缆宽频阻抗缺陷定位分析仪的提出，是为解决传统时域反射法(time domainreflection，TDR)对电缆微弱局部缺陷进行定位时存在的不足。这是一款自带可充电电池的便携式仪器，属于无损测试系统，通过自行开发的电缆宽频阻抗缺陷定位分析仪测试软件与硬件的结合，该系统对电缆局部缺陷及中间接头具有较高的识别灵敏度和定位精度， 且其定位误差<0.6%。采用频域测量原理，通过入射信号(一段频率步长一定的正弦线性扫频信号)在阻抗不连续点处发生反射，通过在发射端对反射波(或者是由入射波和反射波叠加构成的驻波)进行分析，再根据电缆的传播速度计算电缆阻抗不连续点的位置。
电缆宽频阻抗缺陷定位分析仪是基于传输线理论，利用电缆的阻抗特性，测量电缆在不同频率下的阻抗变化，通过数字信号处理，进而对电缆结构或缺陷进行精准测量和定位。在电缆首端注入扫频信号和加窗傅立叶变换，实现对电缆结构、阻抗等参数的精准测量以及微弱缺陷的精准定位。
现场案例一
一、 检测概况：
测试对象：35kV 三相电缆
检测日期：2024年5月31日
测试天气：多云，30℃
测试设备：电缆宽频阻抗缺陷定位分析仪
设备功能：电缆局部缺陷定位、电缆中间接头定位、电缆长度测量
二、检测结果：

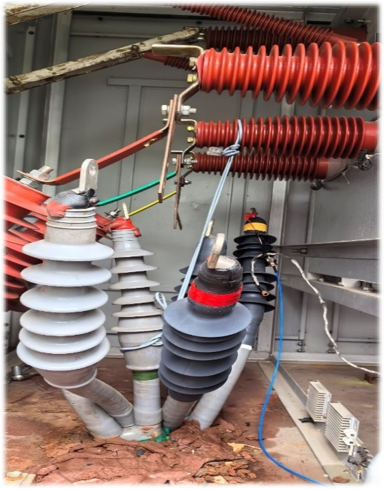

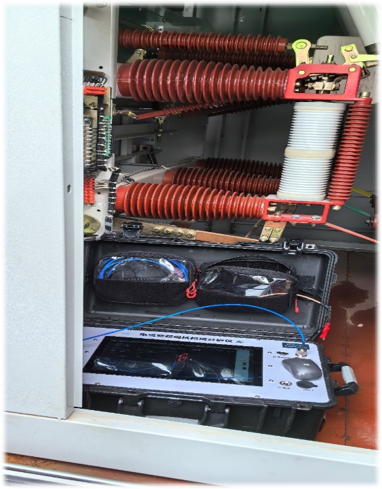

使用电缆宽频阻抗缺陷定位分析仪在电缆终端进行了测试，信号由导体注入，接地端连接终端接地小辫，测试频率上限为20 MHz。对三相主绝缘进行测试，A 、B 、C 三相绝缘分别为 100 MΩ 、208MΩ 、67 MΩ。
1、35 kV三相电缆定位结果
(1) 上限频率20 MHz

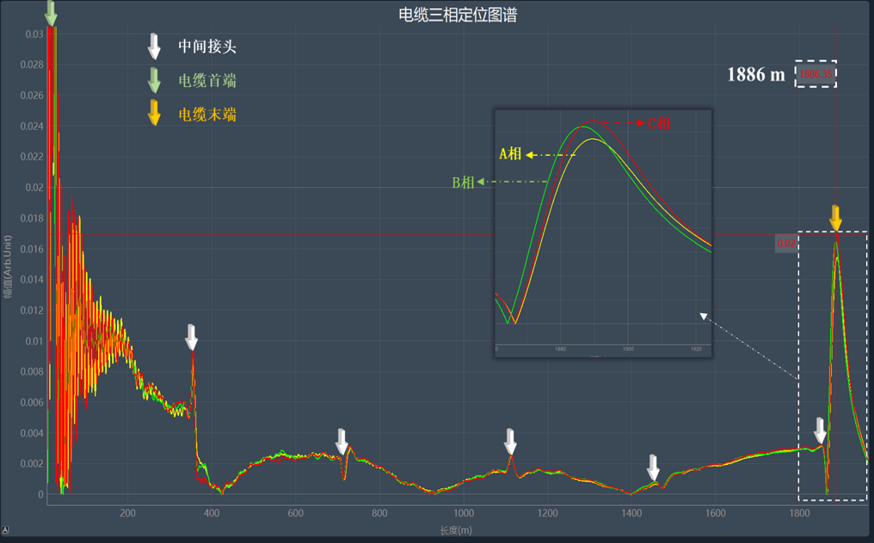

图1 35 kV三相电缆定位图谱 (20MHz)

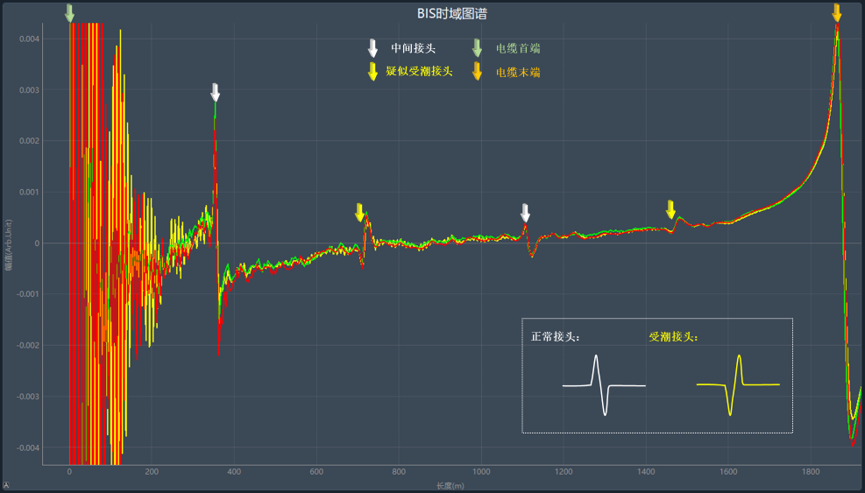

图2 35 kV三相电缆时域恢复定位结果 (20MHz)
测试结果表明：35 kV电缆全长约1886 m，与台账上记录的电缆长度基本一致。电缆中间接头的分布如图1、图2所示，其中，白色箭头为中间接头位置，绿色箭头为电缆首端位置、橙色箭头为电缆末端位置。中间接头约400 m分布一个，由定位结果可知该线路共有5个中间接头，中间接头位置如表1所示。
表.1 35 kV电缆 中间接头分布
中间接头 (定位按图谱从左→右排列) | 位置 (m) |
中间接头1# | 355 |
中间接头2# | 715 |
中间接头3# | 1113 |
中间接头4# | 1455 |
中间接头5# | 1850 |
由图1、图2可知，三相电缆定位图谱中的定位峰未出现明显的幅值异常与位置偏移情况，但末端反射峰存在较小的位置偏移，表现为A、C两相的末端反射峰较B相向前偏移，其中C相的末端反射峰偏移*为严重，初步判定为A、C两相电缆老化程度较B相来说略严重。
观察图2中的三相电缆时域恢复定位图谱可以发现，中间接头2#与4#的时域反射波形与中间接头1#和3#的时域反射波形不同。对于正常中间接头来说，其特征阻抗大于电缆本体的特征阻抗；对于受潮的中间接头来说，电缆接头的单位电容值随着潮气的逐渐蔓延而逐渐变大，导致中间接头的特征阻抗不断减小。因此，受潮接头的时域反射波形将与正常接头的时域反射波形不同，具体波形样式如图2所示。因此，判断715 m处的中间接头 2#与1455 m处的中间接头 4#严重进水受潮。

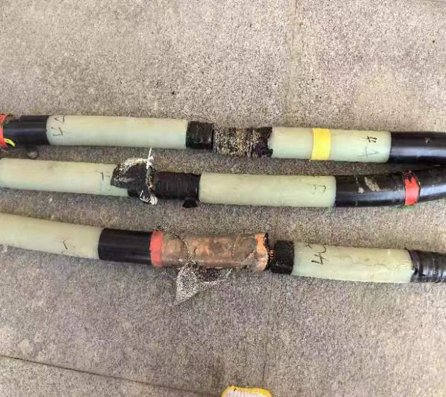

三、根据检测试验结果，做出消缺后电缆解剖照片

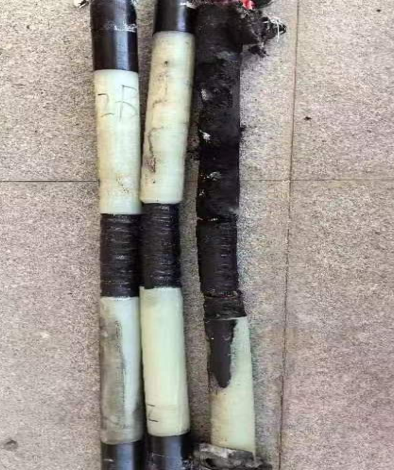

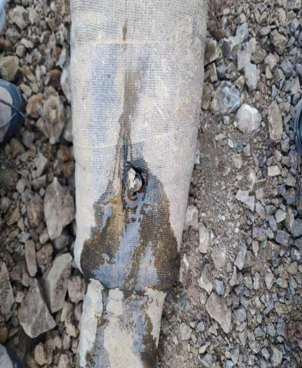

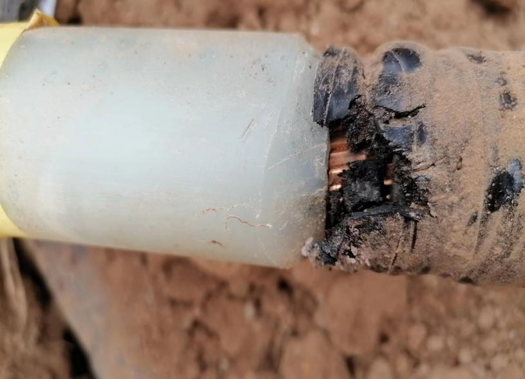

1、2#电缆头解剖情况：进水比较严重，A相故障严重，已烧焦；B相爬电严重，距离较长。

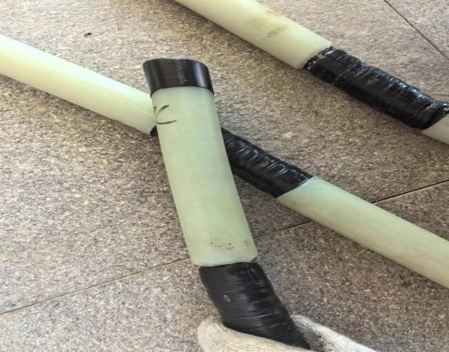

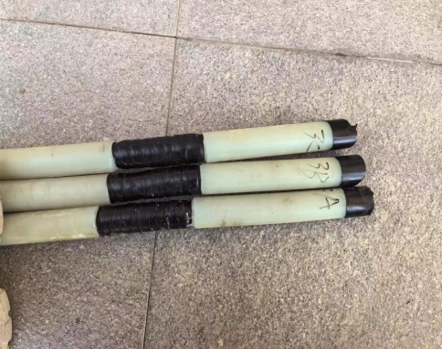

2、3#电缆头解剖情况：A相爬电较严重，B相有轻微爬电现象

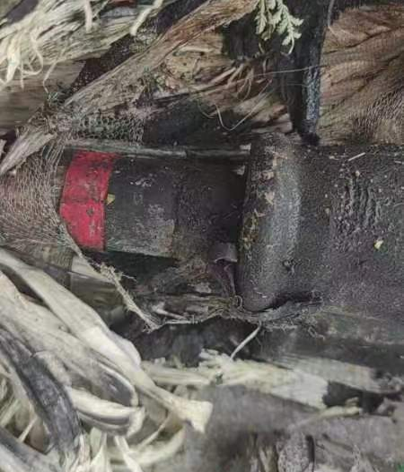

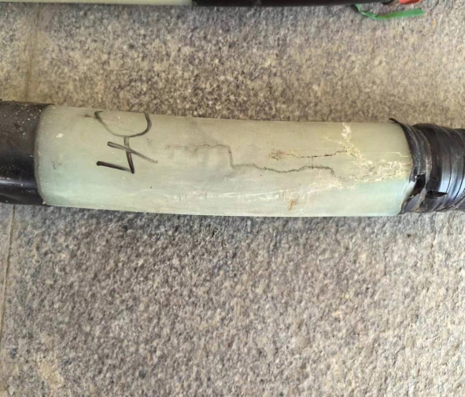

3、4#电缆头解剖情况：C相有爬电情况，A，B相相对较好
图文介绍
功能特点
（1）实现无损检测，有效检测距离长，定位精度高，大幅减少人工及运维成本;
（2）检测速度快，单次测试时间不*过 1 分钟,**提高电缆检修效率;
（3）可完成电缆测距和中间接头缺陷定位，对无台账信息的电缆也可有效完成检测;
（4）可检测因受潮、过热、外力破坏、化学、辐照、水树等厘米级微小缺陷；
（5）操作简单，用户体验好，可针对不同工况设置参数，一键完成检测及定位；
（6）专业的售后服务团队，提供点对点的远程技术支持；
（7）产品体积小，坚固耐用，便于携带，续航时间长。
电缆宽频阻抗缺陷定位分析仪测试系统适用范围
（1）可识别由受潮、过热、外力破坏、化学、辐照、水树等原因形成的局部缺陷。
（2）可测量电缆的长度，并且确定局部缺陷所在位置，定位误差<0.6%。
（3）可高灵敏度地定位电力电缆中间接头，并且对其是否受潮进行诊断。
电缆宽频阻抗缺陷定位分析仪测试系统性能参数
（1）无损测试系统(AV 5V 以内) ，有效测试距离 10 米～50 公里；
（2）测试精度高，缺陷定位误差<0.3%；
（3）便携，装置体积小且重量轻(7kg以内) ，适合户外工作；
（4） 自带可充电电池，可以连续工作 3小时以上；
（5）支持外接键盘和鼠标操作；
（6）支持测量数据的导入和导出，以及数据的定位处理分析；
（7）测试频率：100kHz-100MHz ，**测试点：20000 个点；

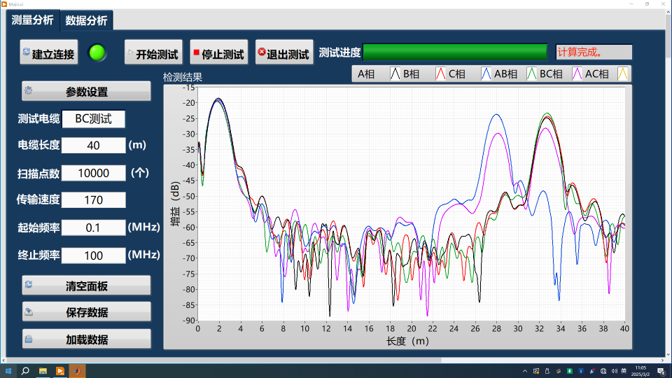

（8）软硬件一体化设计，可显示时域、频域波形图。
技术参数
序号 | 项目 | 单位 | 参数指标 |
1 | 频率范围 | Hz | 100kHz–100MHz |
2 | 输出电压 | V | 3-5V峰峰值 |
3 | 测量动态范围 | dB | ≥ 115dB |
4 | 扫频点数 | 点 | 小于100万点 |
5 | 电缆长度 | m | 10m–100km |
6 | 定位精度 | / | 0.3% |
7 | 测试速度 | s | 高精度模式：不*过120s/次； 快速模式：不*过10s/次； |
8 | 测试线长度 | m | ≤3 m |
9 | 控制方式 | / | 支持嵌入式电脑控制和外部电脑远程操控两种方式 |
10 | 感应电压 | / | 感应电压不*过40V时，仪器可正常工作（被测缆芯接地） |
11 | 主界面 | / | 中文界面，简单易用；完善的数据库归档和调取功能，以利于建立电缆健康状况趋势追踪；支持10条曲线在同一界面的对比分析，给出缺陷的定位结果和严重程度等信息；测试数据可导出并自动生成报告；具有测试线校正和补偿功能。 |
12 | 结果显示方式 | / | 幅值响应（距离-反射幅值曲线）； 脉冲响应（TDR曲线）； 阶跃响应（距离-波阻抗曲线）； 缺陷位置及严重程度柱状图； |
13 | 智能分析 | / | 反射峰衰减分析功能、基准曲线对比分析功能、频带调节仿真功能。 |
14 | 终端补偿 | / | 可在首端或末端接地的情况下正常工作 |
15 | 典型缺陷数据库 | / | 提供不少于十份典型缺陷特征图谱及解剖验证报告，案例应包括：电缆本体局部热老化、本体与接头浸水、外护套故障、接头高阻（≥100MΩ）缺陷、机械损耗。 |
16 | 电缆电磁干扰测量探头类型 | / | 霍尔探头 |
17 | 探头磁场量程与精度 | T | 0-2500mT |
18 | 磁场测量精度 | % | ±1% |
19 | 主机尺寸 | 3466mm（宽）x4189mm（长）x1485mm（高） | |
20 | 显示屏 | 15.6英寸屏幕 | |
21 | 分辨率 | 1920*1080 | |
22 | 净重 | 7KG |
