声明：原型号**代GKJZ-D型号已经停产，升级改款产品NEPRI-6389为新一代产品
可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。
产品特点
本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。
本装置既可单机使用，也可以联接电脑使用。
产品概述
本校验装置能产生高精度、宽范围的定时信号，并能模拟高压开关（断路器）的动作，可用于校验和检测高压开关测试仪的时间基准及时间测量功能，也可对高压开关测试仪合闸电阻和投切时间进行校验。
图文介绍
作原理简介：
时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。
图（1）
4.2 该校准装置的特点是：
4.2.1 实时性强。装置触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，实现了触发实时，计数实时，输出实时。
4.2.2 适配性强。输出接点隔离输出，适应不同类型的高压开关动作特性测试仪的校验，保证了校验的适配性。
4.2.2 **性和稳定性高。采用高精度有源晶振，保证基准脉冲的**性和稳定性。
五、仪器面板主要部分说明：
1、12路断口 | 2、6路合闸电阻 | 3、有源触发输入 |
4、无源触发 | 5、有源输出 | 6、接地柱 |
7、电源插座 | 8、电源开关 | 9、液晶屏 |
10、键盘 |
5.1 12路断口：
本装置可输出时间信号。12路触头输出与被测高压开关测试仪信号端口一一对应，前6路A1，B1，C1，A2，B2，C2公共点接地柱相通，后6路A3，B3，C3，A4，B4，C4公共点接地柱隔离，称之为虚地。如果要同时测量12路，则要保证两个地相连。
5.2 6路合闸电阻：
本装置可模拟带合闸电阻的高压开关动作，仪器前6路通道内置合闸电阻的投切电阻，电阻值分为A1（200Ω）、B1（400Ω）、C1（620Ω），A2（800Ω）、B2（1000Ω）、C2（1200Ω）。（阻值可定制）合闸时间，投切时间均可设置。
5.3有源触发输入：
由被校验的高压开关测试仪提供触发电压，输入触发电压的范围为：DC20－280伏。(仪器对应的)
5.4 开关量输入（无源外触发）：
由被试品输出开关量给装置（**是电子开关，普通刀闸会有弹跳，导致装置重复动作），主要用于检测有时间测试要求的其他设备和本装置送检使用。
5.5有源输出：
由被校验的高压开关测试仪或者多功能测试台提供触发电压，输入触发电压的范围为：DC12~150伏左右。用来触发装置。
六、使用具体说明：
6.1接线方法（以被校验高压开关测试仪内触发为例）
将校验装置A1B1C1，A2B2C2，A3B3C3，A4B4C4断口线对应航插与被校验高压开关测试仪一一对接，将校验装置有源触发航插接到高压开关测试仪合分闸电源上。（部分有短路保护功能的断路器测试仪，短路保护必须先去掉。去掉方法是：按住向下键不放，重新开机，仪器屏幕提示“检测状态，无输出短路检查，释放按键继续”）
此接线方式对应的校验装置校准参数设置如下：
触发方式：外触发（此时被校验高压开关测试仪触发方式须设为内触发）
触发类型：有源触发
脉冲输入：节点输入
如果校验装置触发方式设为内触发，则校验装置有源触发输出可不接线。此时，被校验高压开关测试仪触发方式须设为外触发。

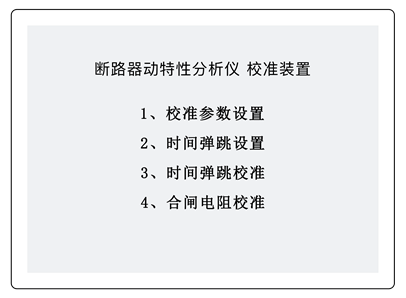

6.2接好高压开关测试仪和校验装置的地线和两者之间相关的测试线。然后开机后显示界面如下：
进入校准参数设置界面，确认参数设置与接线方式无误。返回主界面，进入时间弹跳校准界面进行高压开关动特性测试仪的时间参数校准。
6.3时间弹跳设置

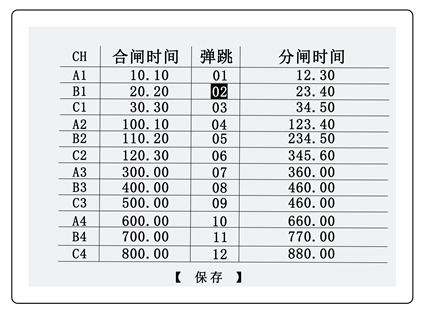

如需对校验时间参数预设值进行修改，可进入时间参数设置界面进行修改。例如：想修改B1通道的合闸时间参数。移动光标到B1对应的合闸时间位置，再按下确认键，即可对数据进行修改主。左右键移动数据位置，上下键改变数据大小。修改完成按OK键确认并移动光标*保存位置，按确认键保存。
如需修改其他通道的数值，方法同上。
弹跳的设置方法也是一样的，弹跳数值在0-20次之间任意设置。
6.4合闸电阻校准
本装置前6路通道具备合闸电阻功能。阻值可任意选择，订货时告知需要测量的阻值范围或默认出厂值，阻值一旦固定，用户不方便修改，建议返厂修改。
合闸时间和投切时间可自行设定，系统默认合闸时间为60ms，投切时间为10ms。
测试方法和时间测量一致。只看被试品的阻值测量值，标准时间和阻值一次测出。
技术参数
主要技术指标和使用条件：
2.1 本装置有12路断口输出，可同时模拟12个高压断路器触头。
2.2 内置6路合闸电阻校验，可同时对6路合闸电阻、合闸时间、投切时间进行校验。
2.3 高压断路器合闸或分闸时间可在 0.001－15000.000ms范围内任意设置。
2.4 时间分辨率：1微秒，精 度：≤±5µs 。
2.5 弹跳频率可设置为100Hz、200Hz、1kHz、2kHz。
2.6 弹跳次数可在0－20 范围内任意设置。
2.7 支持不同期测试。
2.8 支持内部触发、外部触发、有源触发、无源触发。
2.9 环境温度：0－40℃ 环境湿度：小于85％
