适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。
产品特点
本装置将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。
产品概述

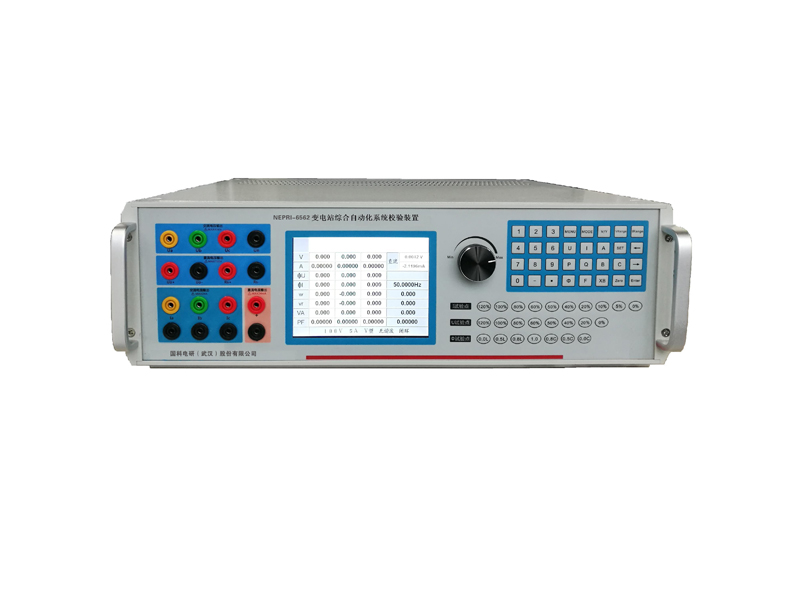

NEPRI-6562变电站综合自动化系统校验装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。
图文介绍
产品主要功能及特点
Ø 将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。
Ø 采用新一代操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。
Ø 视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。
Ø 内含交直流标准源，可直接检定各种交直流指示仪表。
Ø 可自动检定各种电能表(选配)和指示仪表的各项指标。
Ø 电压，电流，功率，相位，频率，谐波均采用**闭环输出，设置点一次到位，软件调整，使用方便。
Ø 电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。
Ø 备有数字旋转编码器调节，使用便捷，简单。
Ø 输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。
Ø 输出标准谐波2～31次，可单次或任意叠加多次谐波输出。
Ø 三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。
Ø 具备三相频率*立设置，分相变频。
Ø 备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用安全可靠。
Ø 备有接口和软件，接口协议开放，用户可自行编程控制仪器。
Ø 可支持国内同类产品操作软件使用。

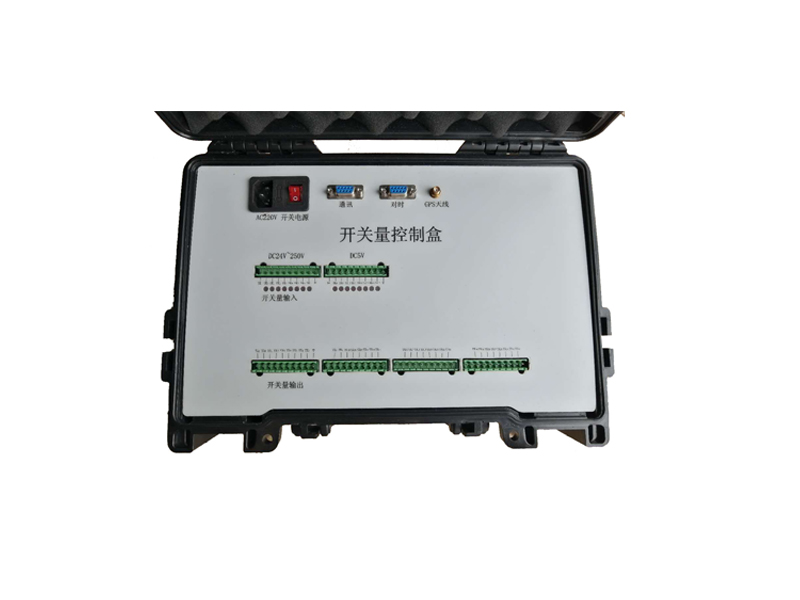

遥信盒主要参数
开关量输出
公用公共端、可*立设置断开或闭合的开出量32对
各开出量端点自身并不带压，需外接开出电压，外接电压支持范围DC0V～400V
各开出量输出不同步时间误差：≤0.1ms
可编程脉冲输出：频率0～500Hz可调，脉宽1ms～65534ms可调
开关量输入
公用公共端、开入量16对，隔离电压500V
兼容空接点和有源接点（DC24V～250V）输入，自动识别有源接点输入极性
**承受输入电压为DC400V
开入量动作时间测量误差：≤0.1ms
GPS时钟同步模块授时
技术参数
产品主要技术指标
交流模拟量输出 | ||
交流电压输出 | 量限 | 100V、 57.735V、 380V、 220V |
调节范围 | 0～120% | |
调节细度 | 0.002% | |
准确度 | 0.05% | |
稳定度 | 0.01%/2min | |
失真度 | ≤0.1%（非容性负载） | |
输出负载 | 每相30VA | |
交流电流输出 | 量限 | 5A、2A、1A、20A |
调节范围 | （0-120）% | |
调节细度 | 0.002%RG | |
准确度 | 0.05%RG | |
稳定度 | 0.01%/2min | |
失真度 | ≤0.1%（非容性负载） | |
输出负载 | 每相25VA | |
功率输出 | 有功准确度 | 0.05%RG |
无功准确度 | 0.1%RG | |
稳定度 | 0.01%/2min | |
相位输出 | 调节范围 | 0°～359.99° |
分辨率 | 0.01° | |
准确度 | 0.05° | |
功率因数 | 调节范围 | -1～0～+1 |
分辨率 | 0.0001 | |
准确度 | 0.05% | |
频率 | 调节范围 | 45Hz～65Hz |
分辨率 | 0.001Hz | |
准确度 | 0.002Hz | |
三相电压、电流对称度和相位对称度 | 电压、电流对称度 | ＜0.02﹪ |
相位对称度 | 0.05° | |
电压电流谐波输出 | 谐波次数 | 2～31次 |
谐波含量 | 0～39% | |
谐波相位 | 0°～359.99°可调 | |
准确度 | 2～14次2% 5～31次5% | |
直流输出(选配功能) | ||
直流电压 | 电压量程 | 75mV、10V、100V、300V、600V |
输出范围 | 0～120% | |
准确度 | 0.05% | |
稳定度 | 0.01%/1min | |
纹波含量 | ≤0.5% | |
调节细度 | 0.002%RG | |
输出负载 | 10VA | |
直流电流 | 电流量程 | 20mA、10mA、1mA |
输出范围 | 0～120% | |
准确度 | 0.05% | |
稳定度 | 0.01%/1min | |
纹波含量 | ≤0.5% | |
直流测量(选配功能) | ||
直流电流测量 | 测量范围 | 0~24mA |
准确度 | 0.05% | |
直流电压测量 | 测量范围 | 0~12V |
准确度 | 0.05% | |
电能脉冲量(选配功能) | ||
脉冲输出 | 有源脉冲输出 | 电平5V±5%，输出电流100mA **脉冲频率：5kHz |
脉冲输入 | 有源脉冲输入 | 电平5V±5%，输入电流1mA **脉冲频率：5kHz |
环境条件 | ||
工作温度 | 0℃～40℃ | |
相对湿度 | ≤85% | |
储存条件 | -30℃～60℃ | |
其他 | ||
工作电源 | AC220V±15% | |
体积 | 450×440×132㎜，重量:20㎏ | |
