产品用途
本装置能实时监测线路异常状态和故障跳闸信息，为线路的运维排故提供可靠的技术支持，提高了线路运维的管理水平。
产品特点
监测终端负责采集、记录线路电流数据，通过电力APN专网发送给系统后台。后台系统软件实现数据的分析处理，并输出可视化诊断结果，通过专网通道提供给用户访问。
产品概述
输电架空线路广泛分布于各种地理环境中，使其较容易遭受雷击、风偏、污秽、树木*高、飘挂物等异常因素的干扰，导致线路异常放电，甚*故障跳闸，造成停电损失。而传统站内测距技术精度较差，分支线路无法定位，又不适用于高阻故障。因此，在长达几十、上百、甚*几千公里的输电线路上依靠人工巡查方式排查故障和隐患是及其困难的。
|
|
|
|
针对输电线路的运行现状，本公司开发了输电线路异常状态监测与故障定位系统。本装置能实时监测线路异常状态和故障跳闸信息，为线路的运维排故提供可靠的技术支持，提高了线路运维的管理水平。
图文介绍
（1）故障区段判别

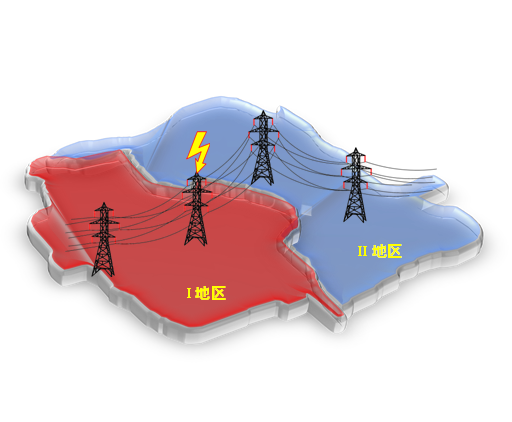

判别线路故障杆塔所属管辖属地，明确线路运维的责任划分。
（2）线路故障定位

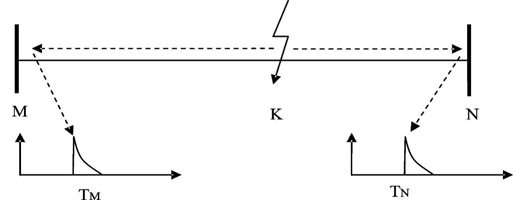

当线路发生故障跳闸时，快速定位故障杆塔号，指导线路运维单位排查故障位置。采用双端行波定位技术，行波脉冲从故障点K，沿着导线向两端传播，行波达到监测终端M和N处时，时间分别为TＭ、TN。行波在导线中的传播速度为V（约等于光速）。
1) 故障点K距离监测终端M处的距离为：
监测终端
LMK=(LMN+(TM-TN)*V)/2；
2) 故障点K距离监测终端处的距离为：
LNK=(LMN－(TM-TN)*V)/2。
（3）故障原因辨识
判别线路故障跳闸的原因，雷击/非雷击（树障、异物、污秽、外力），指导线路运维排查故障原因。
雷击 | 树障 |
|
|
外力 | 漂浮物 |
|
|
（4）线路异常状态监测预警

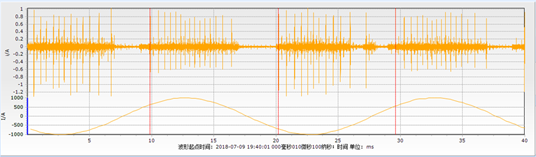

提前针对线路“渐发性”的异常放电现象（如金具放电、绝缘子污秽闪络、树木*高等）进行监测预警并定位。及时通知运维人员去现场排查隐患，从而避免故障的发生，提高线路供电可靠性。
异常放电原因 | |
|
|
|
|
异常放电脉冲 | |
|
技术参数
主要技术指标：
一体化装置采用线路负荷电流耦合取电和太阳能电池板混合供电方式工作，支持各电压等级的输电线路安装应用。
| |
（1）故障区段判别准确率 | ≥99% |
（2）故障及异常放电定位精度 | ±一基杆塔 |
（3）雷击与非雷击辨别准确率 | ≥98% |
（4）故障原因辨识准确率 | ≥95% |
（5）故障定位判别响应时间 | ≤10min |
（6）供电方式 | 耦合取电（5A启动）/太阳能混合供电 |
（7）通信方式 | 支持GPRS/4G/电力APN专网 |
（8）防护等级 | IP65 |
