声明：原型号**代GKJZ-D型号已经停产，升级改款产品NEPRI-6391为新一代产品主要是校准时间和行程两部分
可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。断路器行程速度校准（行程校准）运动平台，采用美国进口高速磁悬浮电机和驱动系统，精度1微米的光栅传感器采样，准确测试传感器运动行程和速度。
产品特点
本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。
本装置既可单机使用，也可以联接电脑使用。
产品概述
本仪器采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压断路器动特性测试仪的时间基准，用于校验高压开关测试仪时间测量功能。断路器行程速度校准运动平台，采用美国进口高速磁悬浮电机和驱动系统，精度1微米的光栅传感器采样，准确测试传感器运动行程和速度。
图文介绍
作原理简介：

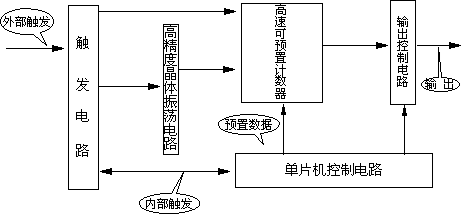

时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。
图（1）
NEPRI-6391校准装置时间校准的特点是：
3.1 实时性强，装置努力做到了触发实时，计数实时，输出实时。为了能实现实时，触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，输出电路采用晶体管模拟输出。
3.2 采用高精度石英晶振，保证基准脉冲的**性和稳定性。

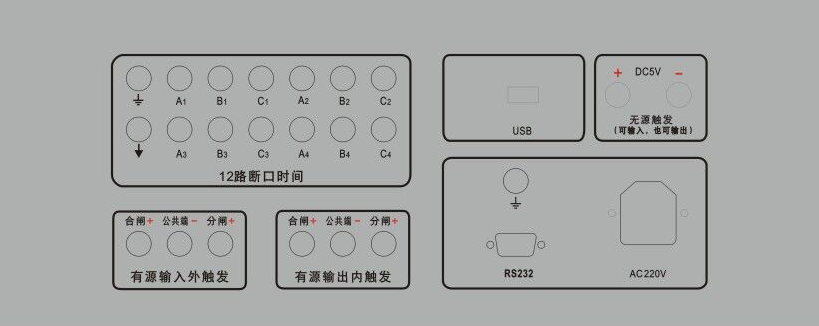

4、仪器背板主要部分说明：
4.1 12路断口时间：
模拟高压断路器12路触头输出，前6路A1，B1，C1，A2，B2，C2与其前端黑色接地插孔共地，后6路A3，B3，C3，A4，B4，C4与其前端黑色接地插孔共地，称之为虚地。如果要同时测量12路，则要保证两个地相连。
支持每一个断口设置不同的时间，支持不同期设置。
4.2有源输入外触发：
由被校验的高压开关测试仪提供触发电压，输入触发电压的范围为：DC20－250伏。
4.3有源输出内触发：
由本校准装置提供触发电压来触发被校验的高压开关测试仪，输出电压：DC 110V左右。
4.4 无源触发端：
主要用于对本装置进行校准。此端口无法承受电压，否则会损坏设备。
4.5 USB接口和RS232联机接口：
USB接口主要用于设备优盘升级和数据导出功能。RS232接口用于本校准装置与计算机联机通讯使用。
注意：输出端口可以设置成节点输出或者TTL电平输出，不管哪种输出方式，都严禁输出端口短路，短路会损坏设备。
5、使用具体说明：
5.1接好高压开关测试仪和NEPRI-6391 高压开关测试仪校准装置之间的连线（包含：地线、断口线和控制线）。然后打开电源开关（时间弹跳参数对应的按键开关为必须开启的开关，行程速度校准对应的开关，在需要校准行程速度的时候开启，平时可选择关闭。此开关开启后需等待1-2分钟，让内部负责驱动行程速度的电脑完成启动）。为保证NEPRI-6391校准仪器测试的可靠性，开机预热5分钟以上再进行测试。
5.2 参数设置和操作：

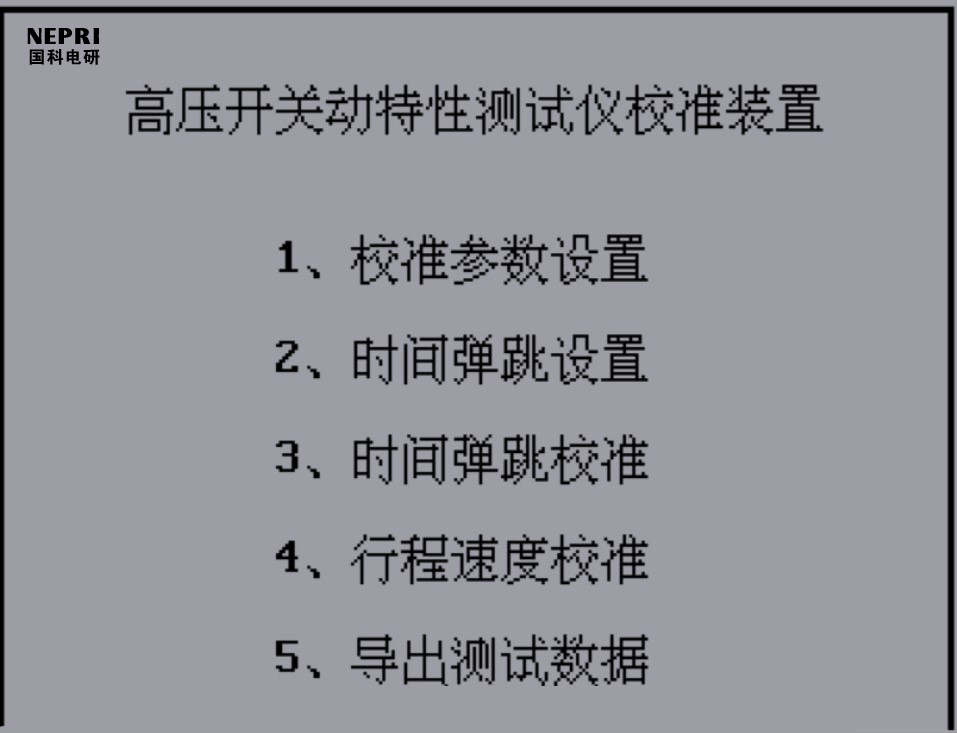

NEPRI-6391 高压开关测试仪校准装置的具体操作方法：开机后进入主界面，如下：
进入主菜单中的【1、校准参数设置】，对NEPRI-6391 校准装置和被校开关测试仪分别进行如下设置。
A、 NEPRI-6391 校准装置设置： 触发方式：外触发
触发类型：有源触发
脉冲输出：节点输出
弹跳频率：1K
被校准高压开关测试仪设置：触发方式：内触发
输出电压：调整为DC100-DC220V之间为宜
弹跳频率可选1K,2K,4K,8K。弹跳频率大小对应弹跳的精细程度。频率越大，弹跳越精细。1KHz弹跳间隔时间为1/1000=0.001S=1ms，2KHz弹跳间隔时间为1/2000=0.0005S=0.5ms，4K,8K类推。
具体接线，如图：
NEPRI-6391 校准装置红色接线柱接高压开关测试仪内部直流输出电源的合闸+，黑色接线柱接高压开关测试仪内部直流输出电源的负—，绿色接高压开关测试仪内部直流输出电源的分闸+。
然后进行时间弹跳等时间量的设置，具体操作方法如下：
进入主菜单中的【2、时间弹跳设置】，如图：
按向上键进入所要修改的位置，如A1合闸时间断口处，按【确定】键后，然后按左右键，可以左右移动光标，移动要相应的位置上，按上下键修改数字大小。修改好后按【确定】键保存该项设置，然后再按上下左右键可以进入到其他需要修改的地方，按照上面的方法进行修改即可，修改完后，将光标移动到屏幕*下端的【保存】处，按【确定】键保存所有时间弹跳参数的设置。
然后再将光标移动到主菜单界面的【3、时间弹跳校准】，按【确定】键进入，如图：

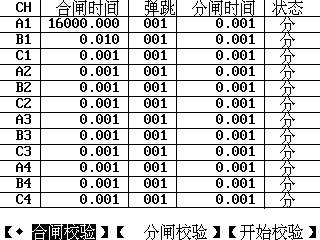

按【确定】键选中“合闸校验”，如下图示：

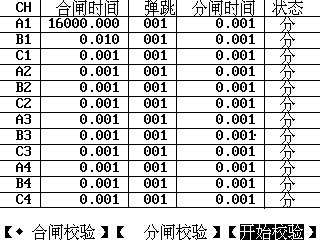

再按右键将光标移动到“开始校验”，如下图示：
按【确定】键开始测试：
观察NEPRI-6391校准装置屏幕右端的断口状态会发生变化。如果断口状态先前是分，则此时会直接操作被校准高压开关测试仪进行合闸测试（如果断口状态先前是合。则此时会直接操作被校准高压开关测试仪进行分闸测试）， NEPRI-6391校准装置动作（会听到蜂鸣器响声），等待测量结束，被测试高压开关测试仪会出现相应的波形和时间、同期、弹跳等数据。
以上操作是用高压开关测试仪内部输出电源来触发NEPRI-6391校准装置。NEPRI-6391处于待命状态，高压开关测试仪输出信号，使检测系统正常工作。
B、 NEPRI-6391校准装置设置： 触发方式：内触发
触发类型：有源触发
脉冲输出：节点输出
弹跳频率：1K
被校准高压开关测试仪设置：触发方式：外触发
弹跳频率设置与前文一样的方法，此处不再赘述。
这是用NEPRI-6391校准装置来触发高压开关测试仪。高压开关测试仪处于待命状态，NEPRI-6391输出信号，使检测系统正常工作。此种方式下的设置参数也可以用于NEPRI-6391校准装置本身的运动行程校验。
具体接线方法，如图：
如果高压开关测试仪外触发只有两根线，则合闸测试时候接合闸+和公共端-；分闸测试时候接分闸+和公共端-。如果高压开关测试仪外触发有三根线，则按照对应方式将线接好。
具体操作方法参考前文。
根据NEPRI-6391上显示的断口状态：如是分，则操作高压开关测试仪做合闸测试；如是合，则操作高压开关测试仪做分闸测试。先操作高压开关测试仪使之处于等待触发状态，然后将NEPRI-6391的光标移动到右侧的【开始校验】上面，按一下【确定】按键发触发命令：内触发信号由等待变为输出，校准装置驱动仪器完成动作，仪器界面出现相应的波形和时间、同期、弹跳等数据。
5.3、校准NEPRI-6391高压开关测试仪校准装置的具体设置和操作：
将NEPRI-6391校准装置设置：触发方式：内触发
触发类型：无源触发
脉冲输出：TTL电平输出
用高精度示波器可观察：无源触发负极-接示波器的地，探头1接无源触发正极+ ，探头2接NEPRI-6391被检测断口，如A1。
无源内触发是下降沿触发，合闸时候是上升沿，分闸时候是下降沿。
然后按照上文B介绍的操作即可。也可以采用Agilent 53230A 通用计数器进行时间校准。
5.4、NEPRI-6391与被测开关特性测试仪的行程速度校准
行程速度校准运动平台工作原理：位移及速度装置启动磁悬浮电机按照设定行程和速度参数运行，电机上安装有反馈位移的光栅尺，在电机运行的过程中会有正交脉冲输出，标准装置采集并存储此脉冲信号同时记录时间参数，从而获得电机运行的行程-时间曲线，再对该曲线进行微分计算获得速度-时间曲线，并根据高压开关相关行程和速度参数的定义计算得到开距、*程等行程标准量和刚分速度、刚合速度等速度标准量。
将备测开关特性仪的直线电阻传感器与校准装置可靠相连接。安装时请尽量使用传感器行程的中部位置（传感器中间部分线性度**），一定要确保校准装置的运动行程包含在滑杆的行程中，以避免*过传感器行程吗，将其拉坏。在安装时直线电阻传感器测试时要注意，传感器本体固定不动，传感器内部滑杆与校准装置一起运动,运动轴线与滑杆轴线间的同轴度误差≤0.2mm。
如果测试出来有发现开关测试仪的行程-时间曲线不是很光滑，且与NEPRI-6391校准装置的时间有较大差异，则应排除传感器的影响，*简单的方式是将传感器的滑动轴，稍微旋转一点点，让其内部电刷接触充分且滑动顺畅减小毛刺。
如果NEPRI-6391校准装置触发方式设置为内触发，则被校验开关测试仪触发方式必须设置为外触发。操作测试时，先启动被校验仪器处于待命状态，然后再操作NEPRI-6391校准装置触发动作，完成校准。注意：切不可两者都设置为内触发，则两者都设置为内触发，则都有电源输出，则肯定会损坏NEPRI-6391校准装置和被校验仪器。
如果NEPRI-6391校准装置触发方式设置为外触发，则被校验开关测试仪触发方式必须设置为内触发。
操作测试时，先启动NEPRI-6391校准装置处于待命状态，听到电机的电流声音时候（这个过程可能会耗费几十秒钟，）方可再操作被校验开关测试仪触发动作，完成校准。如果没有听到电流声音就提前触发，则完成不了测试。

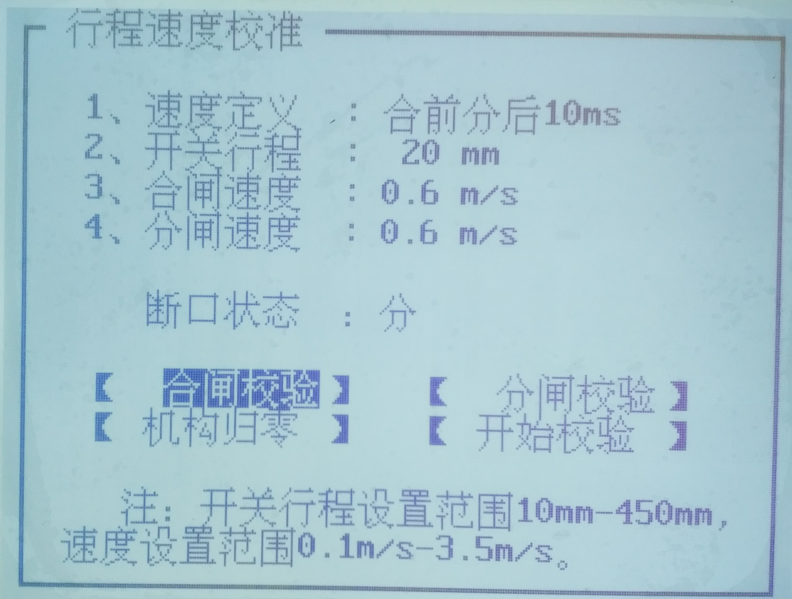

行程速度设置操作界面如下：
注意：必须先设置好前面1,2,3,4条设置参数，然后再选择下面的操作界面。如果选中操作界面后又发现前面4个设置参数有需要修改的，则必须在修改好后再次重新选择操作界面，否则会出现操作错误。
技术参数
主要技术指标和使用条件：
1 本装置可12路断口同时输出，可同时模拟12个高压断路器触头断口的合/分闸。
2 可同时模拟高压断路器合闸或分闸时间，可在 1ms－64s范围内任意设置，分辨率：1μs，精度：0.001%±5us。
3 弹跳脉冲个数可在 0－1000 个范围内任意设置，弹跳频率1kHz、2kHz、4kHz、8kHz可选择。
4 支持不同期测试。
5 行程设置范围：10mm-600mm(可以扩展*800mm), 分辨率：0.01mm, 精度：0.1%读数±0.15mm
6 速度设置范围：0.1m/s-3.5m/s(可以扩展*6m/s)，分辨率：0.01 m/s，精度：0.1%读数±0.01 m/s
7 支持内部触发、外部触发、有源触发、无源触发。
8 时间校验工装系统 52公斤，行程速度校验工装平台约163公斤。
9 环境温度：10－30度 环境湿度：小于85％
