产品用途
根据《DL∕T 2157-2020带电作业工器具试验系统》、《DL/T976-2017带电作业工具、装置和设备预防性试验规程》、《DL/T1476-2023电力安全工器具预防性试验规程》等相关规程规定，本试验系统通过对登杆脚扣/登高板进行静负荷预防性试验,用以判断是否符合标准。
产品特点
本登杆脚扣/登高板预防性试验系统由伺服测试平台和加载装置组成，试验机采用一体化设计，控制操作箱为内嵌结构，方便操作节省试验室空间，采用伺服电机带动丝杆控制加载装置的方式进行登杆脚扣/登高板的静载测试。控制方式省时省力，整体设备具有重量轻，自动化程度高，低噪音，控制稳定可靠等优点。
产品概述
根据《DL∕T 2157-2020带电作业工器具试验系统》、《DL/T976-2017带电作业工具、装置和设备预防性试验规程》、《DL/T1476-2023电力安全工器具预防性试验规程》等相关规程规定，本试验系统通过对登杆脚扣/登高板进行静负荷预防性试验,用以判断是否符合标准。
本登杆脚扣/登高板预防性试验系统由伺服测试平台和加载装置组成，试验机采用一体化设计，控制操作箱为内嵌结构，方便操作节省试验室空间，采用伺服电机带动丝杆控制加载装置的方式进行登杆脚扣/登高板的静载测试。控制方式省时省力，整体设备具有重量轻，自动化程度高，低噪音，控制稳定可靠等优点。
图文介绍
1. 系统说明
根据《DL∕T 2157-2020带电作业工器具试验系统》、《DL/T976-2017带电作业工具、装置和设备预防性试验规程》、《DL/T1476-2023电力安全工器具预防性试验规程》等相关规程规定，本试验系统通过对登杆脚扣/登高板进行静负荷预防性试验,用以判断是否符合标准。
本登杆脚扣/登高板预防性试验系统由伺服测试平台和加载装置组成，试验机采用一体化设计，控制操作箱为内嵌结构，方便操作节省试验室空间，采用伺服电机带动丝杆控制加载装置的方式进行登杆脚扣/登高板的静载测试。控制方式省时省力，整体设备具有重量轻，自动化程度高，低噪音，控制稳定可靠等优点。

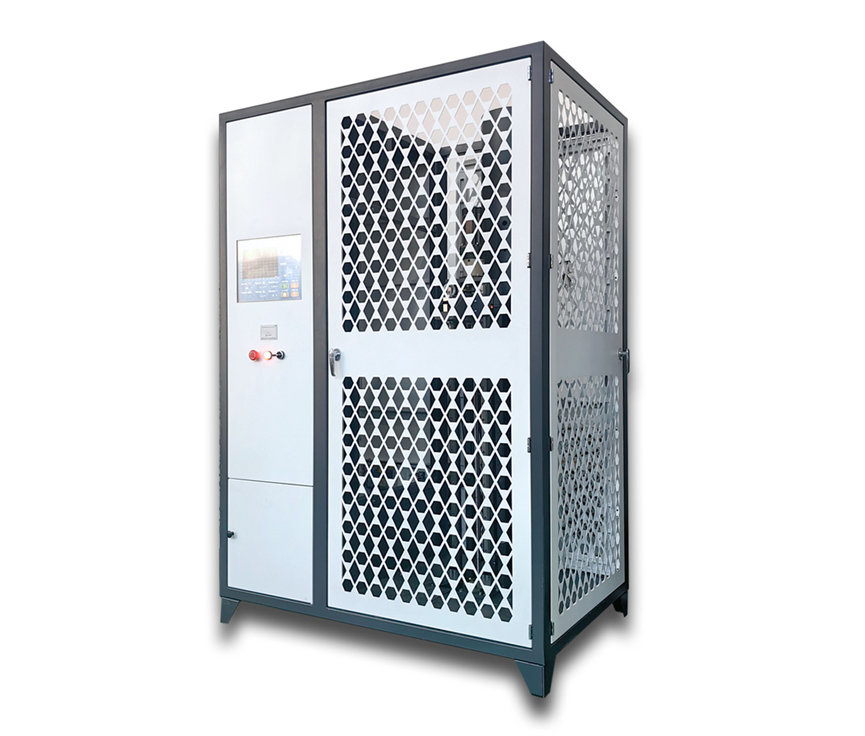

设备现场实物图(一)

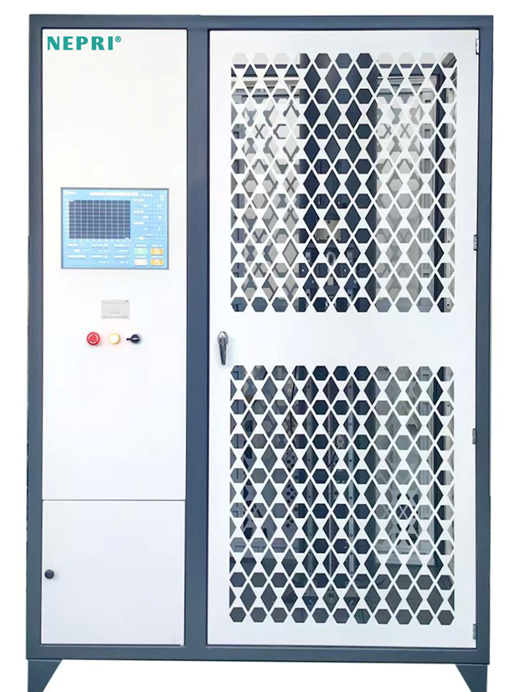

设备现场实物图(二)
1.1 系统架构
本登杆脚扣/登高板预防性试验系统主要由静负荷试验装置和主控台组成，主要测试项目包括：登杆脚扣、登高板、其它等等。本系统能够通过以太网口、RS232串口、RS485总线与外设系统互联，高效灵活搭建试验平台。
1.2系统软件
本登杆脚扣/登高板预防性试验系统采用具有高可靠与安全性的Linux操作系统，软件操作界面简洁明了，操作者能够轻松使用。本系统软件同时还提供上级管理数据中心接口 ，能够根据需求快速接入数据系统。
技术参数
主要技术参数
测试项目
登杆脚扣、登高板、
其它：根据实际需要可自定义拉力值。
试验参数
1、**拉力：5kN（500kg）
2、传感器配置：5kN
3、测试精度：±0.5%
4、试验速率：（0-500）mm/min
5、试验行程：≤1000mm
6、工作电源：两相三线制 AC 220V 50Hz
7、主机功耗：800W
8、设备尺寸：（长×宽×高）1350mm*950mm*2000mm
9、设备重量：284kg
2.1.2系统设备参数
操作系统：Linux操作系统
人机界面：15寸液晶触摸屏
安全防护：操作界面及警示灯提醒，异常状态自动急停功能
打印功能：58mm热敏打印机
外部接口：支持USB、以太网、RS232、RS485
电源参数：AC 220V,50Hz 额定功率800W
外形尺寸：1350mm*950mm*2000mm
