用途场景
规格参数
产品用途

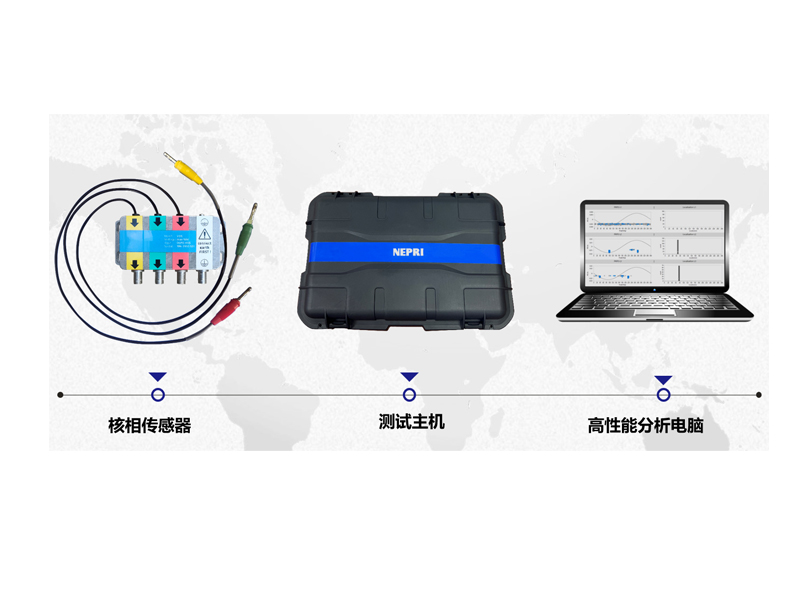

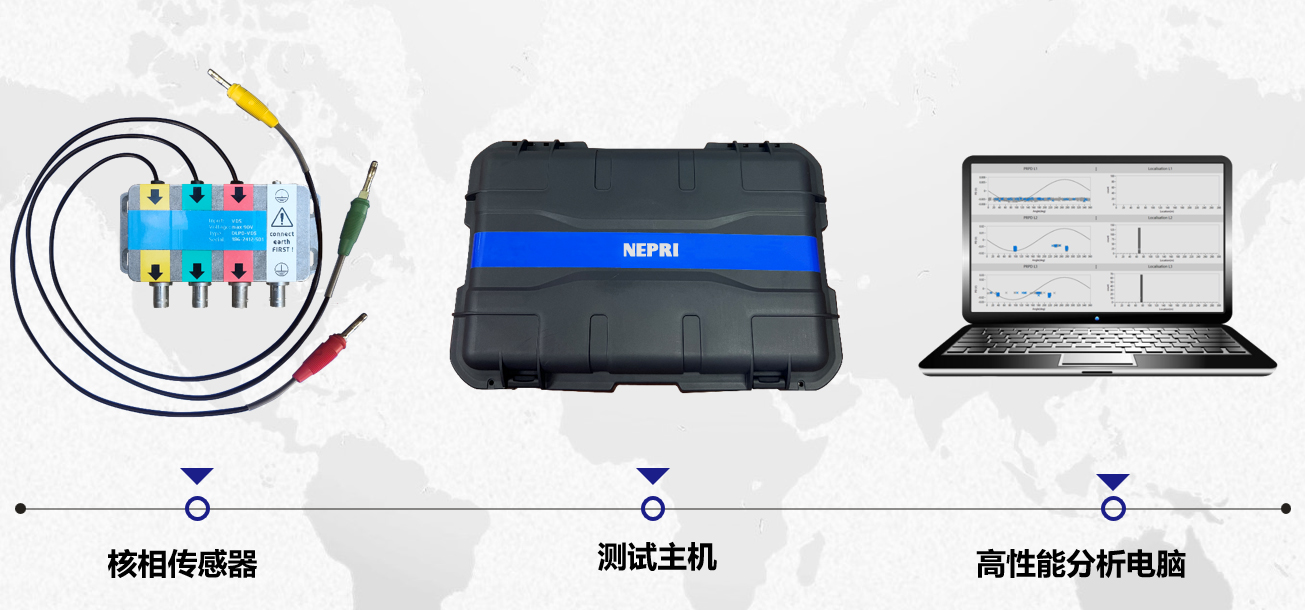

能够在不停电状态下，对整条电缆进行快速检测和缺陷定位，使用配套传感器可在开关柜核相孔处进行检测作业，利用内置滤波算法和定位算法，实现整条电缆的缺陷定位。
产品特点
通过周期性检测对运行电缆进行数据分析，进行计划性停电试验和检修。如果出现局放，评估局放水平，如必要，对附件进行针对性的维修和更换。
带电检测，被检设备无需停电
产品概述
图文介绍
精准定位-信噪分离原理
首先，系统将接收到的信号同系统内部的大型数据库进行对比，对原始信号进行分析对比，筛选出明确噪音的干扰信号，将筛选后的信号进行下一步信噪分离。
其次，将筛选之后的脉冲信号利用信噪分离算法进行等效转换,提取脉冲信号的等效时长和等效频率两个参量，根据传统的通信理论得出的标准化局放信号表达式，接着对信号特征进行计算*终得到时间和频率的函数，进一步将噪音和信号进行分离。

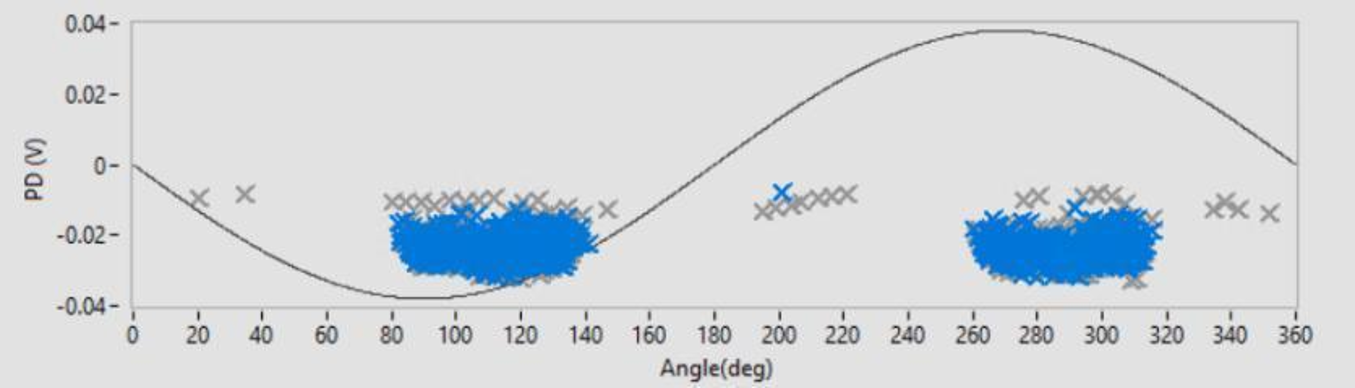

然后系统应用模糊逻辑方法来获得局放脉冲的分类，通过分离技术,将所有的脉冲原始波形转换成等效放电时长-频率图谱，然后将不同簇的信号反过来映射回PRPD图，**系统对分离出来的两类信号进行**系统模式识别,分别将有效信号和噪音信号以蓝簇和灰簇两种方式进行展示。
技术参数
信号采集

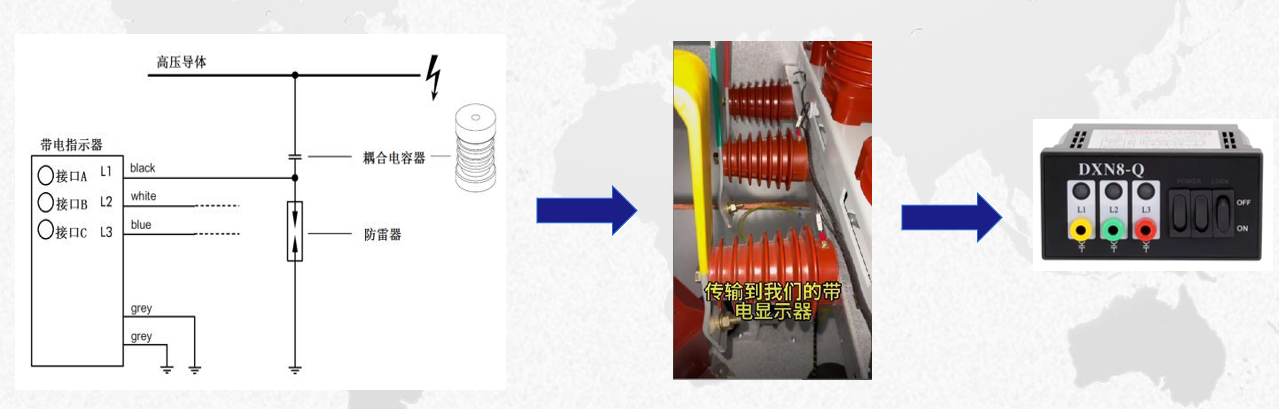

高压传感器的“A、B、C”三相与10kV电缆铜排相连接，通过高压传感器内置的高压电容，将一次设备中的高压信息耦合成低压信号，再通过二次接线*终连接*带电显示器上，为带电显示器提供低压信号输入。同时会将电缆中存在的缺陷点处的信号同步上送*带电显示器。
精准定位-信噪分离

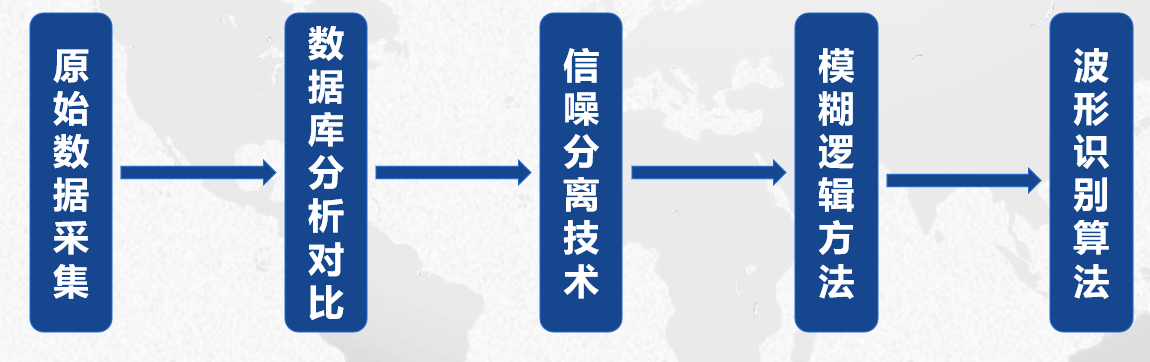

同一个局放源产生的信号是十分相似的,通常采集数据中包含的信号来源不止一个,较强的噪声信号会覆盖内部局放信号,为了分离、记录信号的来源,消除干扰,本系统采用数据库分析对比、信噪分离技术、模糊逻辑方法、波形识别算法等来获得局放脉冲的分类。
精准定位-定位分析原理

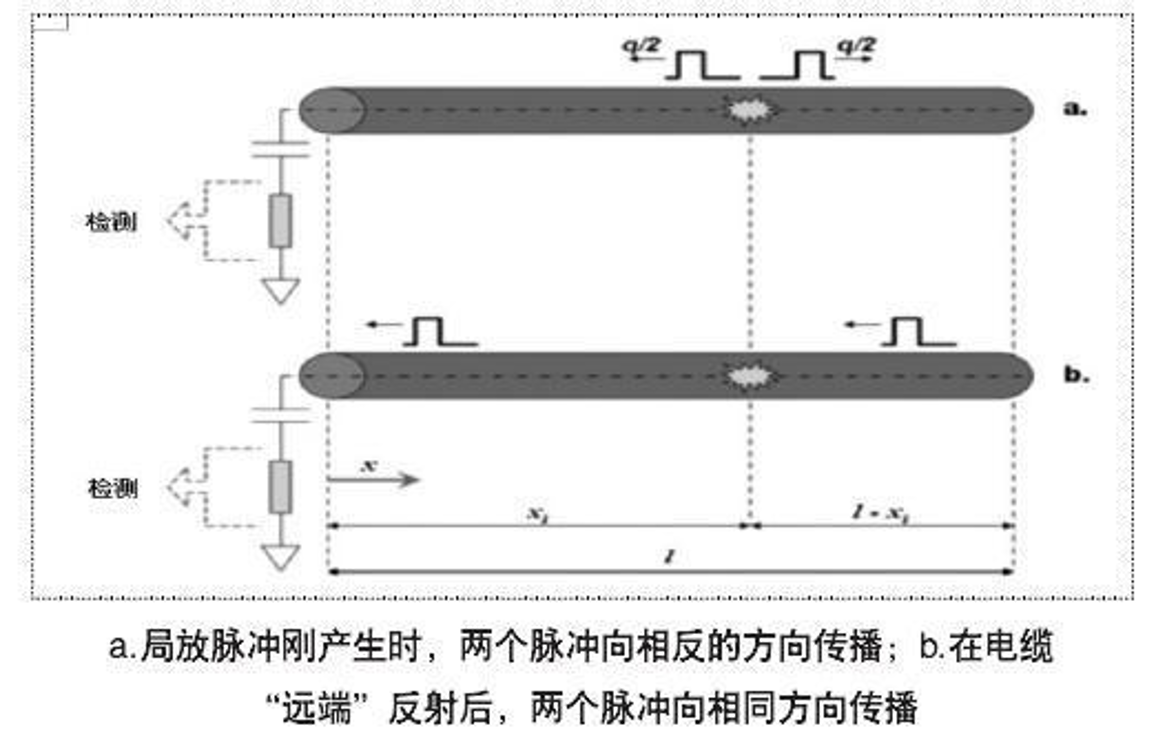

由于电缆在出现绝缘缺陷时，会伴随有高频脉冲电流发生，而高频脉冲电流在电缆中传输具有方向性并且脉冲电流传输到介电常数发生变化的位置后会产生反射，本系统利用高精度的传感器采集、耦合到放电脉冲的反射波,根据时间差和行波速度*终来**定位到缺陷源的位置。
