产品用途
用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估
产品特点
人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；
产品概述
注意事项

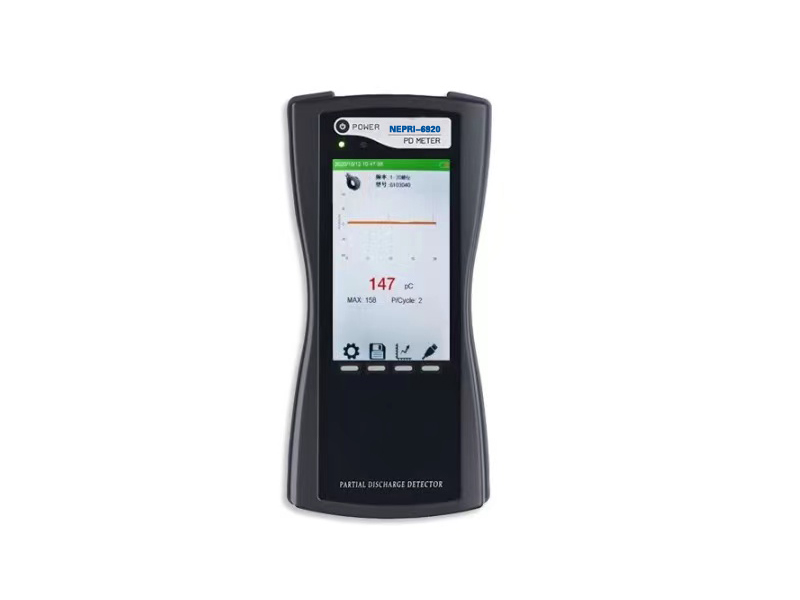

NEPRI-6920手持式局部放电检测仪用于高压开关柜、环网柜、变压器、GIS、架空线路、电缆终端、电缆分支箱等设备的绝缘状态检测与评估。该装置使用时有如下注意事项：
请在温度-20℃～50℃，相对湿度不*过 80％的室内使用；
请远离易燃易爆危险品；
仪器上电时请先充电，当充电指示灯亮时，方可开机；
为防止干扰或漏电事故，请在充电时关闭电源开关；
如有液体与腐蚀性物质接触到仪器，应立即停止使用并关机，由专业人员处理；
接插件为进口连接器，应采用抽插式插拔，切勿螺纹式旋转、摇动接插件、强拽电缆线，插拔接插件用力适中、接插时应插到位；
主机与附件均不得拆卸，若确实需要需由本公司售后服务人员拆卸。
简述
NEPRI-6920手持式局部放电检测仪可广泛应用于电力系统的剧院检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中**值（dB）来表征局部放电的强度。
局部放电频度检测：装置测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
图文介绍
产品特点
配置不同传感器实现对应高压电气设备的局部放电检测；
提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；
人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；
内置*声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
采用非侵入式检测方式，测试过程中无需停电，也许无施加高压源，比传统的脉冲式局部放电检测仪使用更加方便；
测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；
产品应用
NEPRI-6920手持式局部放电检测仪广泛应用于以下领域：
发、配电企业
铁路系统
石油化工供电系统
航空航天检测领域
自动化检测领域
按照标准
DL/T 500-2009 电压检测仪使用技术条件
GB/T 4208-2008 外壳防护等级的分类（IP代码）
GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法
GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法
GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法
GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法
GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法
GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）
GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌（冲击）抗扰度试验（IEC 61000-4-5：1995）
GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验（IEC 61000-4-3：1995）
GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（IEC 61000-4-4： 1995）
GB/T 17626.7-1998 电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则
GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法
2.7 产品配置清单

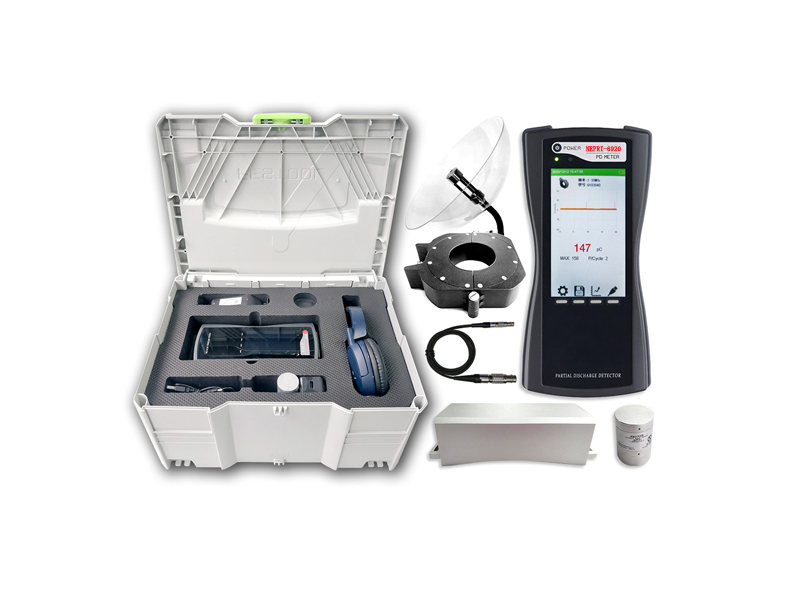

NEPRI-6920手持式局部放电检测仪(以下简称为NEPRI-6920手持式)由检测主机、传感器、PC机、软件光盘及相关附件组成，其中传感器、PC机、软件光盘为选配部分，详细配置如表一所示： 表一
名 称 | 型号 | 数量 | 单位 | 备 注 | |
1 | 检测主机 | NEPRI-6920手持式 | 1 | 套 | 标配 |

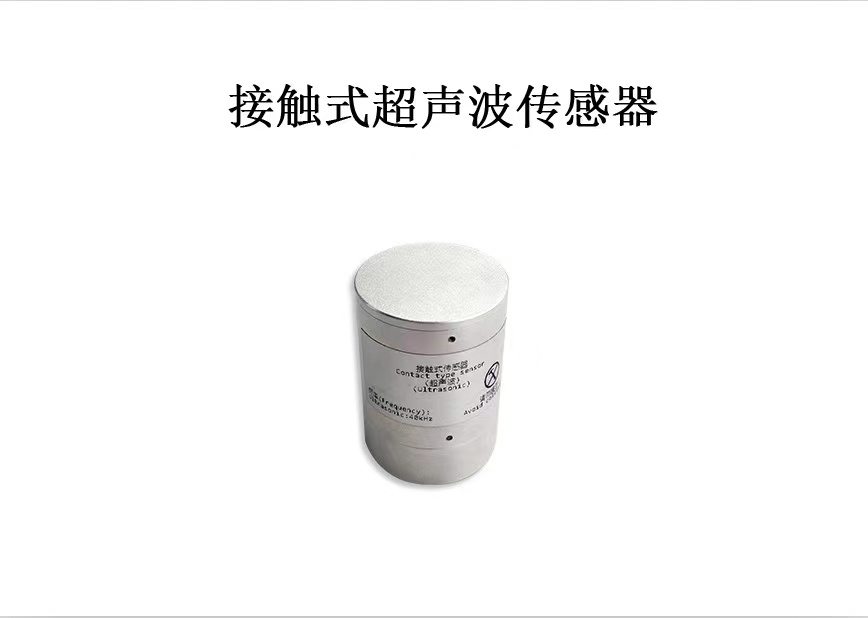

2 | 外置接触式*声波传感器 | NAE-40 | 1 | 个 | 选配 用于变压器、GIS、电机等局放检测 |

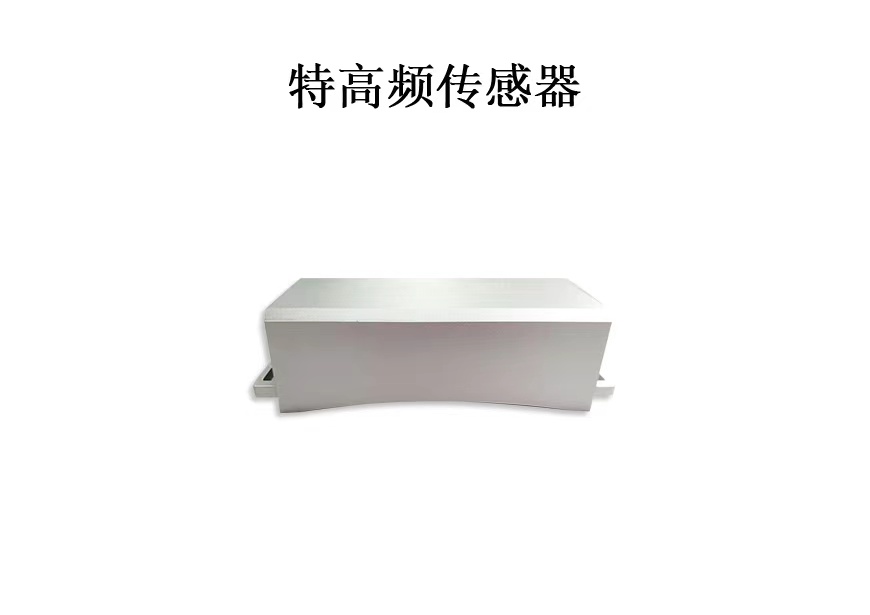

3 | 特高频传感器 | NUHF-2 | 1 | 个 | 选配 用于GIS局放检测 |

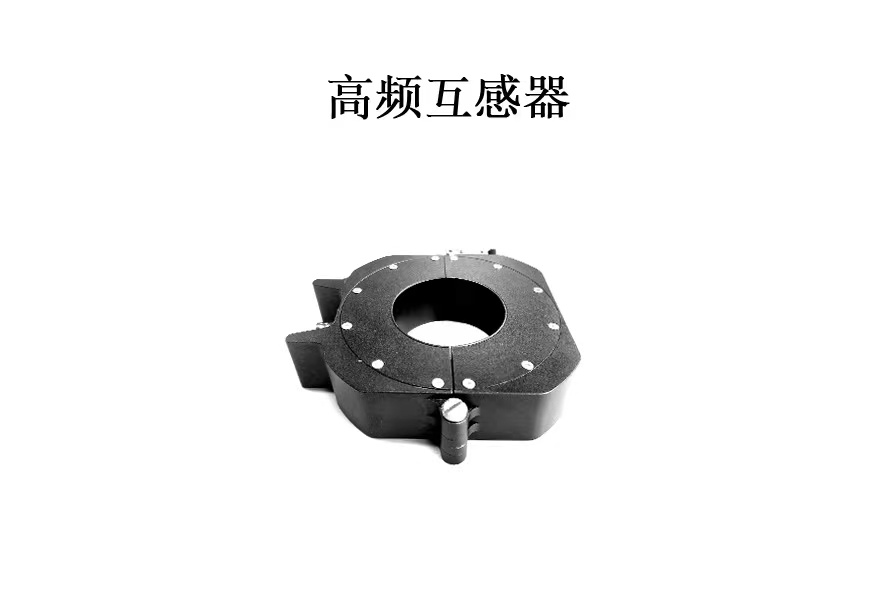

4 | 高频互感器 | NCT-3 | 1 | 个 | 选配 用于电缆局放检测 |
5 | 测试线 | - | 1 | 套 | 标配 |
6 | 充电器 | - | 1 | 个 | 标配 |
7 | USB线 | - | 1 | 根 | 充电及PC机数据通讯 |
8 | 说明书 | - | 1 | 份 | |
9 | 出厂检测报告 | - | 1 | 份 | |
10 | 合格证 | - | 1 | 份 | |
11 | 保修卡 | - | 1 | 份 | |
技术参数
参数指标
TEV 测量 | UHF 测量 | |||
测量范围 | 0-60 dBmV | 检测频段 | 300-1500MHz | |
分辨率 | 1dB | 测量范围 | -75dBm-0dBm | |
精度 | ±1dB | 精度 | ＜1dBmV | |
每周期**脉冲 | 1400 | 传感器频段 | 300-2000MHz | |
测量频带 | 1~100MHz | |||
AA 测量 | AE 测量 | |||
测量范围 | -6dBμV * 68dBμV | 测量范围 | -6dBμV * 68dBμV | |
分辨率 | 1dB | 分辨率 | 1dB | |
精度 | ±1dB | 精度 | ±1dB | |
传感器中心频率 | 40 kHz | 频率范围 | 40~200 kHz | |
HFCT 测量 | ||||
传感器传输阻抗 | 5mV/mA | |||
检测频率 | 1～30MHz | |||
灵敏度 | ≤50pC | |||
硬件 | ||||
外壳 | ABS | |||
显示 | 5.0 寸RGB液晶屏 | |||
控制器 | ARM | |||
连接器 | USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部*声波传感器输入 | 无线 wifi 无线同步基准 | ||
耳机 | *小 8 欧姆 | |||
SD 卡 | 标配 16G | |||
内置电池 | 3.7V/1Ah 锂电池 | |||
工作时间 | 约 8 小时 | |||
充电器 | AC 90-264V 或 DC 5V | |||
使用温度 | -20 ~ 50℃ | |||
湿度 | 20-85% 相对湿度 | |||
重量 | 0.4KG(主机) | |||
