产品用途
一次调频试验以连续录波方式记录并监测模拟电网频率的阶跃/扰动，以及被控量的调节过程，并生成连续的被控量目标期望值
产品特点
一次调频试验：一次调频试验以连续录波方式记录并监测模拟电网频率的阶跃/扰动，以及被控量的调节过程，并生成连续的被控量目标期望值。
新能源并网检测： 按相应国标进行风电场、光伏电站接入电网的功率特性及电能质量测试，包括10%功率区间的10min序列的计算统计、1min和10min功率变化量的计算等。
电能质量分析： 依照GB/T 17626.7采用同步采样模式，计算频率偏差、电压偏差、不平衡、闪变，以及谐波（群）、间谐波（群、子群）等稳态电能质量参数，并进行统计、记录
产品概述

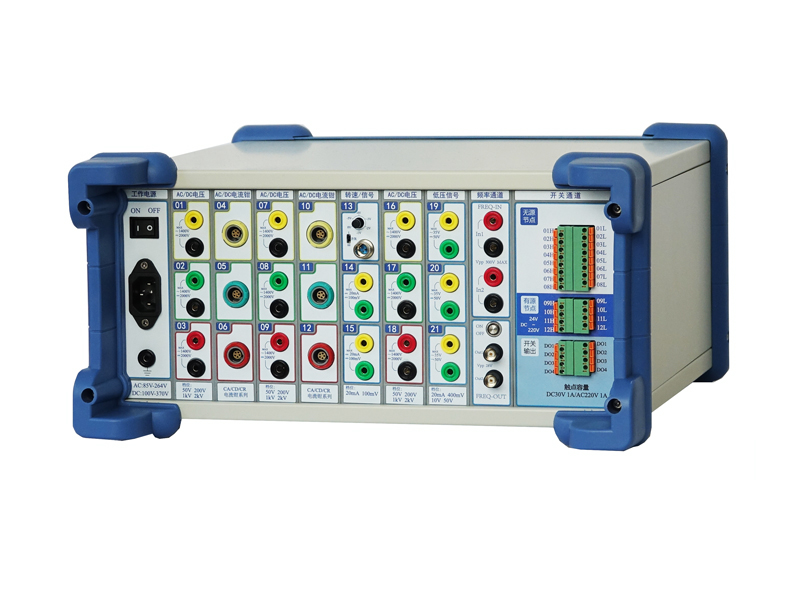

NEPRI-7128便携式电量记录分析仪是集成了电气试验、故障录波、综合电力监测功能的便携式仪器，采用一体机结构，内置高性能的处理、采集、运算和通讯组件，实现了**的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。
便携式电量记录分析仪配置了多种模拟通道，全部采用电气隔离技术，直流通道隔离耐压达DC6000V；模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等，覆盖了电力系统各个环节的电气信号类型。开关输入信号类型包括有源、无源两种。开关输出信号为继电器节点。
便携式电量记录分析仪模拟通道具有多档量程，以适应不同的测量需求，用户可通过软件设置档位。根据电力系统信号的特性，模拟通道设计了特有的贝塞尔滤波器和抗混叠滤波器。贝塞尔滤波器在测量时域信号时能****地减少相位失真，适合需要保持信号波形形状的应用。抗混叠滤波器则在测量谐波高频信号时会更准确。
便携式电量记录分析仪具备功能完备的集成软件，包括了录波、试验、监测、长时记录等功能，还可定制一次调频试验、新能源并网检测，电能质量分析、逆变器效率测试试验的功能。配套提供的远程机（上位机）软件可通过局域网与便携式电量记录分析仪连接，实现设备的远程操作。
图文介绍
便携式电量记录分析仪主要功能包括：
u 实时监测：便携式电量记录分析仪接入了18/24路模拟量、16路开关量。实时显示波形、谐波、矢量图、IEC104遥测量，并实时计算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）。
u 发电机电气试验：多种发电机特性测试试验项目，包括发电机空
载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验、一次调频等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。
u 故障录波：具备完整的故障录波器功能，按预定义的故障判据监
测实时信号，在符合判据时启动波形录制。可在电力系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化过程。
u 长时录波：长时间连续记录模拟量的波形和有效值、开关量状态。
*长可记录180天，**可选采样频率为10kHz。
u IEC104遥测：为完成AGC/AVC/SVG/SVC等设备的测试，配置了
IEC104遥测量读取功能，可读取AGC装置的控制量设定值，如功率设定值、电压设定值等，以进行装置的性能评测。
便携式电量记录分析仪定制功能包括：
u 一次调频试验：一次调频试验以连续录波方式记录并监测模拟
电网频率的阶跃/扰动，以及被控量的调节过程，并生成连续的被控量目标期望值。
u 新能源并网检测： 按相应国标进行风电场、光伏电站接入电网
的功率特性及电能质量测试，包括10%功率区间的10min序列的计算统计、1min和10min功率变化量的计算等。
u 电能质量分析： 依照GB/T 17626.7采用同步采样模式，计算频
率偏差、电压偏差、不平衡、闪变，以及谐波（群）、间谐波（群、子群）等稳态电能质量参数，并进行统计、记录。
u 逆变器效率测试：通过测量逆变器的输入和输出电流、电压和功
率等参数，计算出逆变器的功率效率，能量效率，PV系统效率PR，并进行统计、记录。
技术参数
主要技术指标
常规参数
硬件 配置 | 显示屏 | 10.1" TFT；分辨率：1280×800 |
存储 | 硬盘200GB，内存4GB | |
通讯接口 | 1个10/100M接口、2个USB接口 | |
通 道 数 | 模拟量 | 18路/24路可选 |
开关量 | 16路 | |
派生量 | 64路 | |
输入通道 | 量程档位 | 2/4档量程 |
同步采样 | 256点/周波，即12.8kHz@50Hz | |
定频采样 | 10k，20k，50k，100kHz可选 | |
安全性 | 电气隔离耐压DC6000V | |
工作电源 | 交流电源 | 额定电压：单相220V，50Hz,允许偏差-15%～+15% |
直流电源 | 额定电压：220V，允许偏差-15%～+15% | |
结构 | 机箱尺寸（mm） | 453(宽) ×235(高)×425(深) |
重量 | 24kg(含铝合金包装箱) | |
环境 | 工作温度 | 0～+60℃，相对湿度5～95% |
存储环境 | -40～+85℃，湿度95rh%以下（不凝结） |
2.2 模拟通道
模拟通道的技术参数如表2.2.1所示：
表2.2.1模拟通道技术参数表
技术 指标 | A/D分辨率 | 16位 | ||
有效值准确度 | 电压通道 | 电流通道 | 电流钳通道 | |
0.2% | 0.2% | 参考电流钳精度 | ||
信号 类型 | 交流信号 | 用RMS（均方根）算法计算有效值 | ||
直流信号 | 用平均值算法计算有效值 | |||
转速信号 | 处理并提取过零点信息，计算转速、功角等参量 | |||
4～20mA信号 | 用平均值算法计算有效值 | |||
测 量 范 围 | 电压通道 | AC 0～1500V | ||
DC 0～±2000V | ||||
电流通道 | DC 0～20mA | |||
电流钳通道 | 参考电流钳测量范围 | |||
转速通道 | 光电传感器或涡流传感器；1:1或1:60 | |||
电流钳型号参数如表2.2.2所示：
表2.2.2 电流钳型号参数表
型号 | 信号类型 | 测量范围 | 测量精度 | |
CA系列 | CA-10A | AC | 0～10A | 0.2% |
CA-100A | 0～100A | |||
CA-200A | 0～200A | |||
CA-500A | 0～500A | |||
CA-1500A | 0～1500A | |||
CD系列 | CD-150A | AC/DC | AC 0～100A | 1% |
DC 0～±150A | ||||
CD-500A | AC/DC | AC 0～350A | ||
DC 0～±500A | ||||
CD-1500A | AC/DC | AC 0～1000A | ||
DC 0～±1500A | ||||
CR系列 | CR-500A | AC | 0～500A | 1% |
CR-1kA | 0～1000A | |||
CR-3kA | 0～3000A | |||
模拟通道的模块型号参数如表2.2.3所示：
表2.2.3 模拟通道模块型号参数表
型号 | 通道号 | 信号类型 | 通道量程 |
PMRS1001 | 第1通道 | AC电压 | AC:50V、150V、500V、1500V |
第2通道 | |||
第3通道 | |||
PMRS1002 | 第1通道 | AC/DC电流钳 | 参见“表2.2.2” |
第2通道 | |||
第3通道 | |||
PMRS1003 | 第1通道 | AC/DC电压 | AC:35V、140V、700V、1400V DC:±50V、±200V、±1000V、±2000V |
第2通道 | |||
第3通道 | |||
PMRS1004 | 第1通道 | 低压信号 | AC:3.5V、7V、35V DC:20mA、±5V、±10V、±50V |
第2通道 | |||
第3通道 | |||
PMRS1005 | 第1通道 | 低压信号 | AC:1.4V、14V、70V DC: ±400mV、±2V、±20V、±100V |
第2通道 | |||
第3通道 | |||
PMRS1006 | 第1通道 | 低压信号 | AC:7V、35V DC: 20mA、±400mV、±10V、±50V |
第2通道 | |||
第3通道 | |||
PMRS1007 | 第1通道 | 转速信号 | / |
第2通道 | 低压信号 | DC:20mA、±100mV | |
第3通道 |
便携式电量记录分析仪标配的模块参数如表2.2.4所示：
表2.2.4标配的模块参数表
模拟通道数量 | 模块 数量 | 模块 序号 | 模块 型号 | 通道量程 |
18路 | 6 | 1 | PMRS1003 | AC:35V、140V、700V、1400V |
DC:±50V、±200V、±1000V、±2000V | ||||
2 | PMRS1002 | 配套电流钳 | ||
3 | PMRS1003 | AC:35V、140V、700V、1400V | ||
DC:±50V、±200V、±1000V、±2000V | ||||
4 | PMRS1002 | 电流钳 | ||
5 | PMRS1007 | 转速、DC:20mA、±100mV | ||
6 | PMRS1006 | AC:7V、35V | ||
DC: 20mA、±400mV、±10V、±50V | ||||
24路 | 8 | 1 | PMRS1003 | AC:35V、140V、700V、1400V |
DC:±50V、±200V、±1000V、±2000V | ||||
2 | PMRS1002 | 配套电流钳 | ||
3 | PMRS1003 | AC:35V、140V、700V、1400V | ||
DC:±50V、±200V、±1000V、±2000V | ||||
4 | PMRS1002 | 配套电流钳 | ||
5 | PMRS1007 | 转速、DC:20mA、±100mV | ||
6 | PMRS1003 | AC:35V、140V、700V、1400V | ||
DC:±50V、±200V、±1000V、±2000V | ||||
7 | PMRS1006 | AC:7V、35V | ||
DC: 20mA、±400mV、±10V、±50V | ||||
8 | PMRS1006 | AC:7V、35V | ||
DC: 20mA、±400mV、±10V、±50V |
