规格参数
产品概述
CDN 405M40是为铁路通电源端口雷击浪涌抗扰度测试打造的专业级耦合去耦网络。全标准兼容，严格遵循IEC/EN 61000-4-5，GB/T 24338.5标准设计，适用于线-地试验和线-线试验。最高脉冲电压可达6 kV。
具备强大的去耦能力，可有效隔离干扰信号，让辅助设备免受测试冲击影响，无需额外配置保护装置，降低测试系统复杂度，大幅提升测试效率。

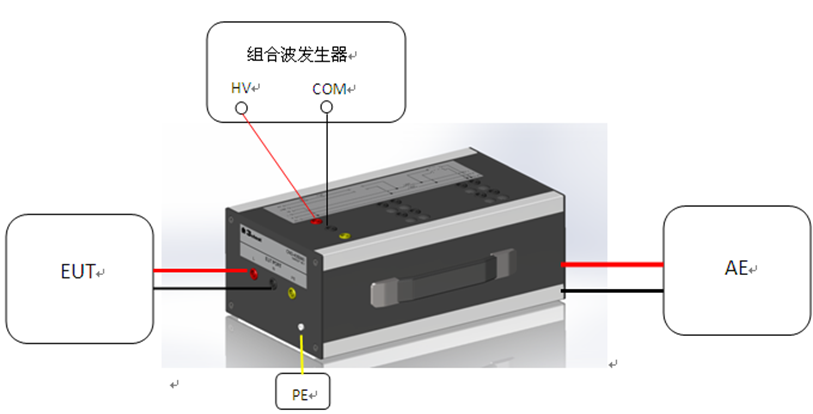

测试连接示意图：

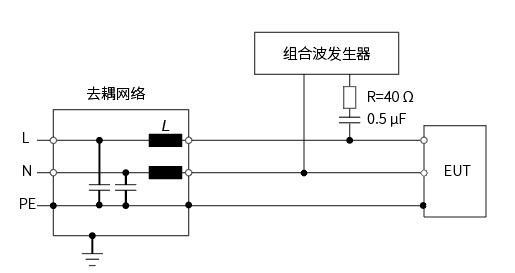

设计原理图1：
图1依据IEC 61000-4-5：2017 Figure 5

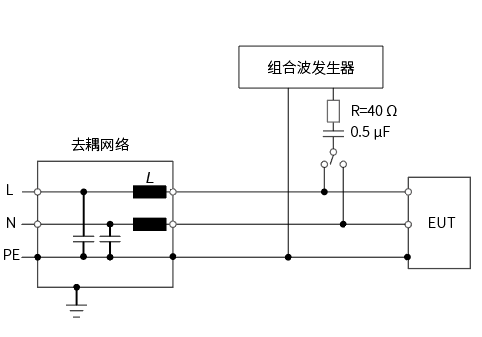

设计原理图2：
图2依据IEC 61000-4-5：2005 Figure 6
产品特点
> 兼容各品牌 EMC 发生器，无需额外适配，快速接入现有测试系统
> 最大脉冲电压可达6 kV
> 强大的去耦能力，辅助设备无需额外保护；即插即用，降低测试系统搭建成本
产品标准
IEC标准
- IEC 61000-4-5
GB/T标准
- GB/T 17626.5
- GB/T 24338.5
EN标准
- EN 61000-4-5
应用行业
消费类电子
医疗设备
汽车电子
军工
航天航空产品参数
技术参数
| 耦合波形 | 1.2/50 μs、8/20 μs |
| 输出阻抗 | 40 Ω±5% |
| 脉冲电压 | 最大6 kV |
| 耦合元器件 | 0.5 μF电容，内置标配 |
| 耦合模式 | 1对2线非屏蔽不对称线 |
| 通信接口规格 | 香蕉头4 mm |
| 工作电压 | 最大 250 V AC/DC |
| 工作电流 | 最大 16 A |
| 去耦电感 | 1.5 mH |
| 残余电压 | ＜15%（耦合浪涌电压） |
通用参数
| 尺寸 | 360*220*135mm（长*宽*高） |
| 重量 | 约10 kg |
| 壳体材料 | 铝合金 |
| 环境温度 | 15℃ ~ 35℃ |
| 相对湿度 | 45% ~ 75% |
| 包装箱 | 纸箱 |
产品配件
选配附件
| 1 | 组合波雷击浪涌模拟器 | 型号：CWS 600 输出电压：0.5 kV ~ 6.0 kV |  |
