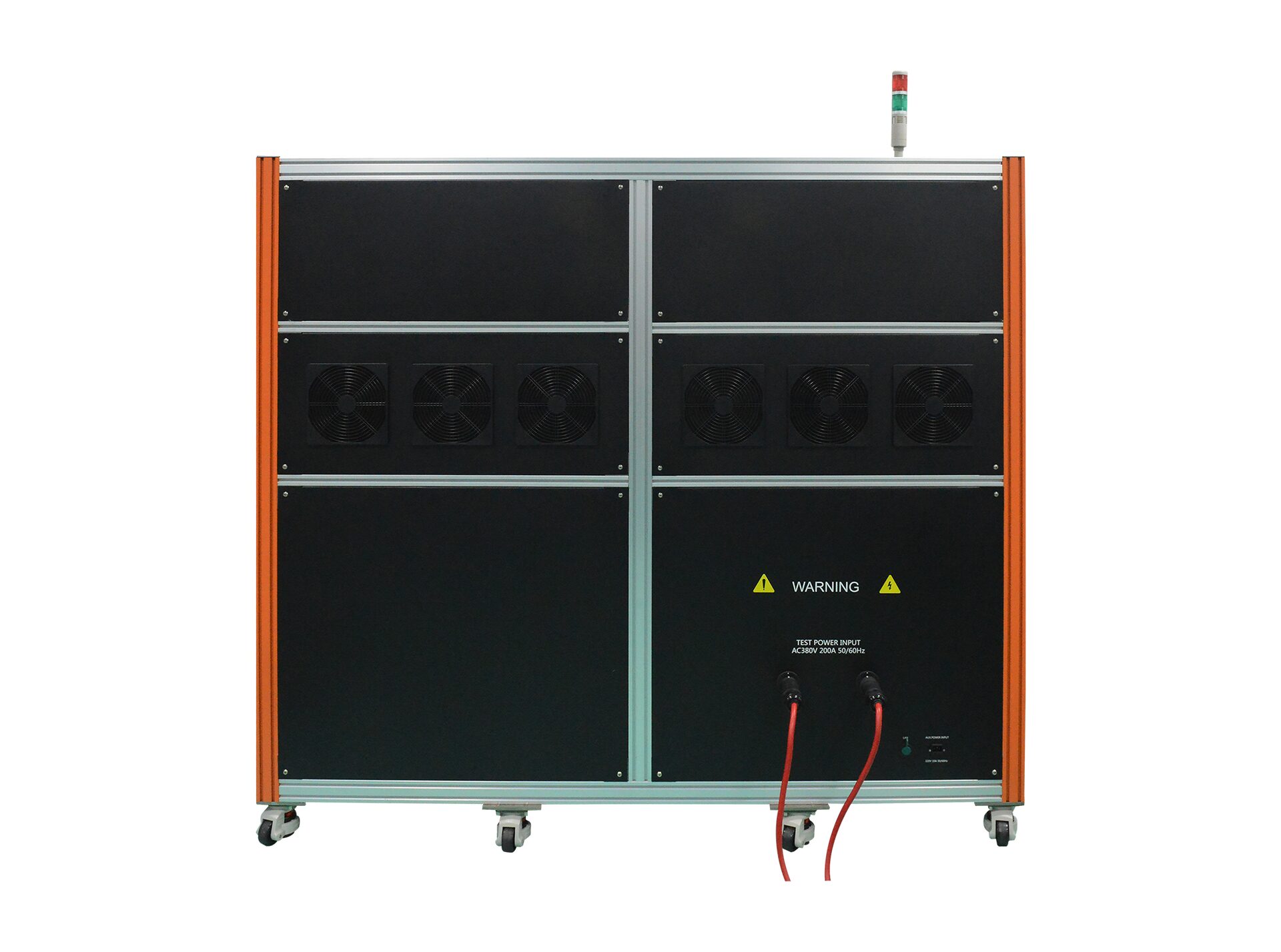

MFS1000AS335是针对GB/T61000-8/IEC61000-4-8标准试验的特点和要求而专门设计的高可靠性大型工频磁场模拟器，适用于医用电气设备和医用电气系统的电磁兼容测试。工频磁场模拟器内置高精度的测量采集系统，过流、过压、过热、故障自动报警等智能检测功能，多项技术可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。同时可以模拟住宅、商业区、工矿企业和发电厂，以及中、高变电所的磁场环境。
> 5.7寸彩色触摸屏前面板操作；
> 全兼容IEC 61000-4-8测试；
> 电压、电流大于额定值电磁继电器保护；
> 温度保护功能；
> 通过Autolab软件对试验场强进行排程设置，节省试验时间；
> 测试排程功能。
- IEC 61000-4-8
- GB/T 17626.8
- EN 61000-4-8
消费类电子
元器件
汽车电子
军工
航天航空工频磁场 MFS | |
符合标准 | IEC/EN 61000-4-8、GB/T 17626.8 |
磁场强度 | 1-100A/m持续，100-1000A/m 1~10s短（标准配置：时TCXS335五匝3m*3m正方形磁场线圈） |
电流波形 | 50Hz/60Hz 正弦波 |
电流畸变率 | <5% |
发生器输出电流 | 1A-500A/1000A |
波形间隔时间 | 1-9999s |
试验持续时间 | 1-28800s |
触发方式 | 自动、手动、外部信号触发 |
磁场线圈尺寸 | 3000*3000mm或其他 |
磁场线圈形状 | 矩形或其他 |
线圈测试方向 | 90°/180° |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 110V/220V，(±10%)，50/60Hz(大陆地区默认AC 220V) |
保险丝 | 6A |
最大功耗 | 100W |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
EUT电源电压注入 | 机箱式：4mm香蕉插头线 机柜式：380VAC/200A两芯工业插座 |
触发输出方式 | 标准1米同轴线 |
机箱尺寸 | 机柜式：(L)2000*(W)1000*(H)1750mm |
仪器重量 | 机柜式：约1000Kg |
温度范围 | 15-35℃ |
湿度范围 | 45%–75% |
气压范围 | 86kPa-106kPa |
TCXS111 | 1m*1m线圈 |
TCXS113 | 1m*1m线圈 |
TCXH1110 | 1m*1m 亥姆霍兹线圈 |
