产品概述

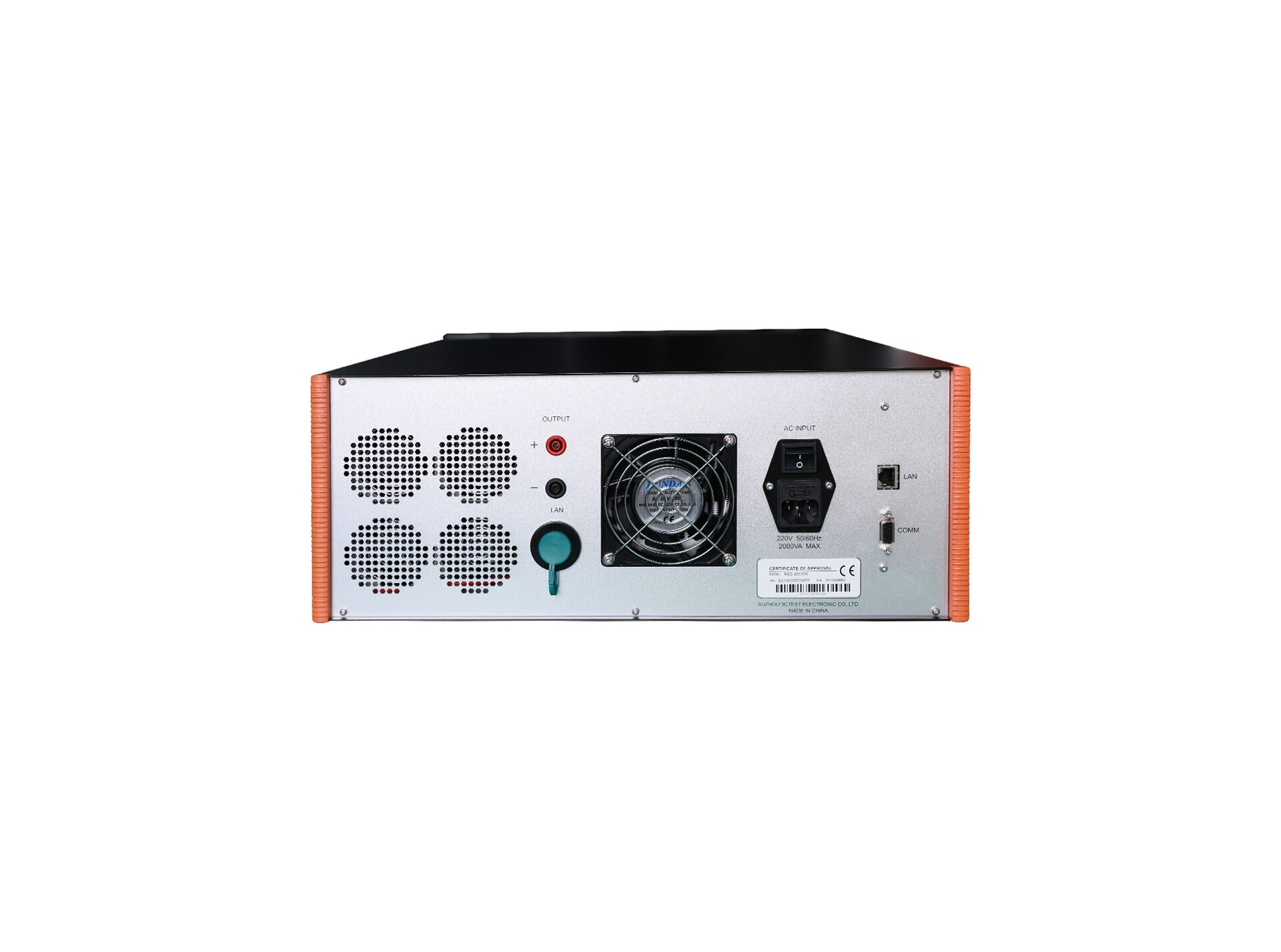

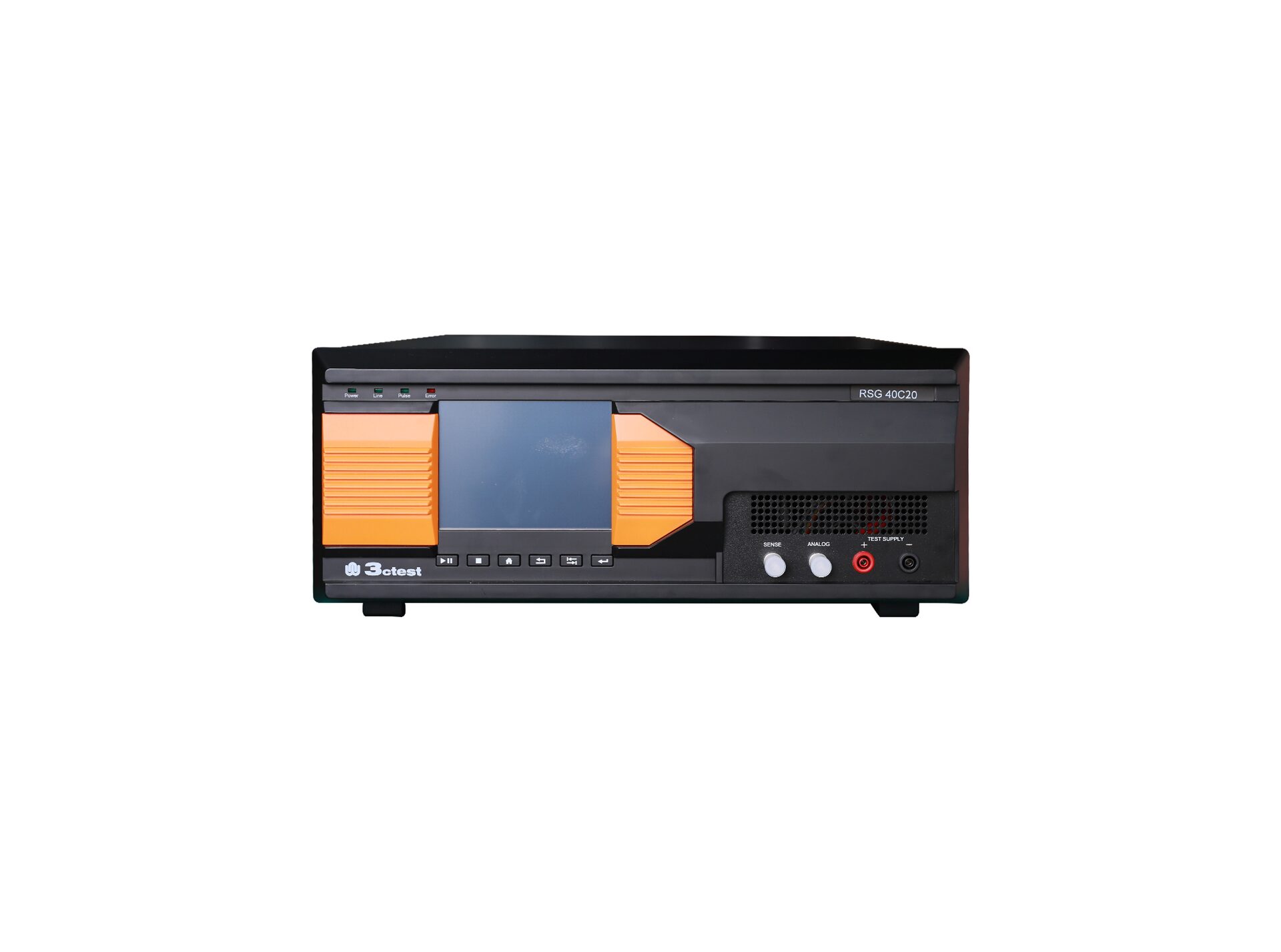

RSG 40C20 是符合IEC 61000-4-19/GB/T 17626.19和JJF 1245.4-2019标准要求的差模传导骚扰抗扰度试验用模拟器。配套本公司的Corelab软件及各种耦合去耦网络,耦合变压器等设施可进行以下试验：满足IEC 61000-4-19的2 kHz ~ 150 kHz差模电压和电流（未调制波形、具有间歇期的连续波脉冲和用矩形脉冲调制的脉冲波形）试验，满足JJF 1245.4-2019的电流试验。
产品特点
> 5.7英寸显示屏
> 符合IEC 61000-4-19/GB/T 17626.19和JJF 1245.4-2019标准
> 一体化设计使系统更加简便、安全、耐用
> 以太网、RJ45接口，用于PC远程控制、打印测试报告
> 关键器件全部采用优质进口材料，质量可靠、外观精美、操作舒适
产品标准
IEC标准
- IEC 61000-4-19
应用行业
电力产品参数
技术参数
| 符合标准 | IEC 61000-4-19 JJF 1245.4-2019 |
| 频率范围 | 2 kHz~150 kHz |
| 调制频率 | 0~1000 Hz |
| 频率步进 | 线性、对数、静态 |
| 差模电压干扰测试技术参数 | |
| 波形 | 正弦，总谐波畸变<5% |
| 输出电压 | 0.1 V ~ 40 V; 0.1 V ~ 30 V(RMS) |
| 负载阻抗 | 10 Ω±30% |
| 差模电流干扰测试技术参数 | |
| 最大电流 | 5 A |
| 负载阻抗 | 1 Ω±0.3 Ω |
| BNC输出 | 10：1(0.1 V / A) |
通用参数
| 重量 | 约25kg |
| 机箱尺寸 | 620*450*190 mm(长*宽*高) |
| 环境温度 | 15℃ - 35℃ |
| 相对湿度 | 45%-75% |
| 气压范围 | 86 kPa - 106 kPa |
产品配件
选配附件
| 耦合去耦网络CDN419M3-32 | EUT电压范围: 单相3线，32 A, 250 V AC/DC |
| 频率范围: 2 kHz~150 kHz | |
| 耦合去耦网络CDN419M4N-32 | EUT电压范围: 三相4线，32 A，线-地250 V AC/DC |
| 频率范围: 2 kHz~150 kHz | |
| 脉冲变压器TPT-600-2 | 耦合脉冲电压：Max 600 V |
| 副边通流能力：Max 30 A | |
| 用于IEC 61000-4-19 | |
| CoreLab抗扰度测试软件 | 支持Windows 7及以上,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序； |
| 用户可自定义任意波形（标准库以外）； | |
| 它能够自动/手动识别所连接的CoreLab测试设备并进行自动配置； | |
| 基于模板的报告功能可以帮助用户灵活地生成测试报告 | |
| 差模电流测试模块WCT 20 | 频率范围：2 kHz ~ 150 kHz |
| 最大电流：5 A | |
| 最大电压：＜22 V | |
| 阻抗：1 Ω±0.3 Ω | |
| 差模电压测试模块R419-10 | 差模电压测试匹配模块，电阻值：10 Ω |
| 差模电流测试模块RJJF-100 | 100 Ω |
