规格参数
产品概述

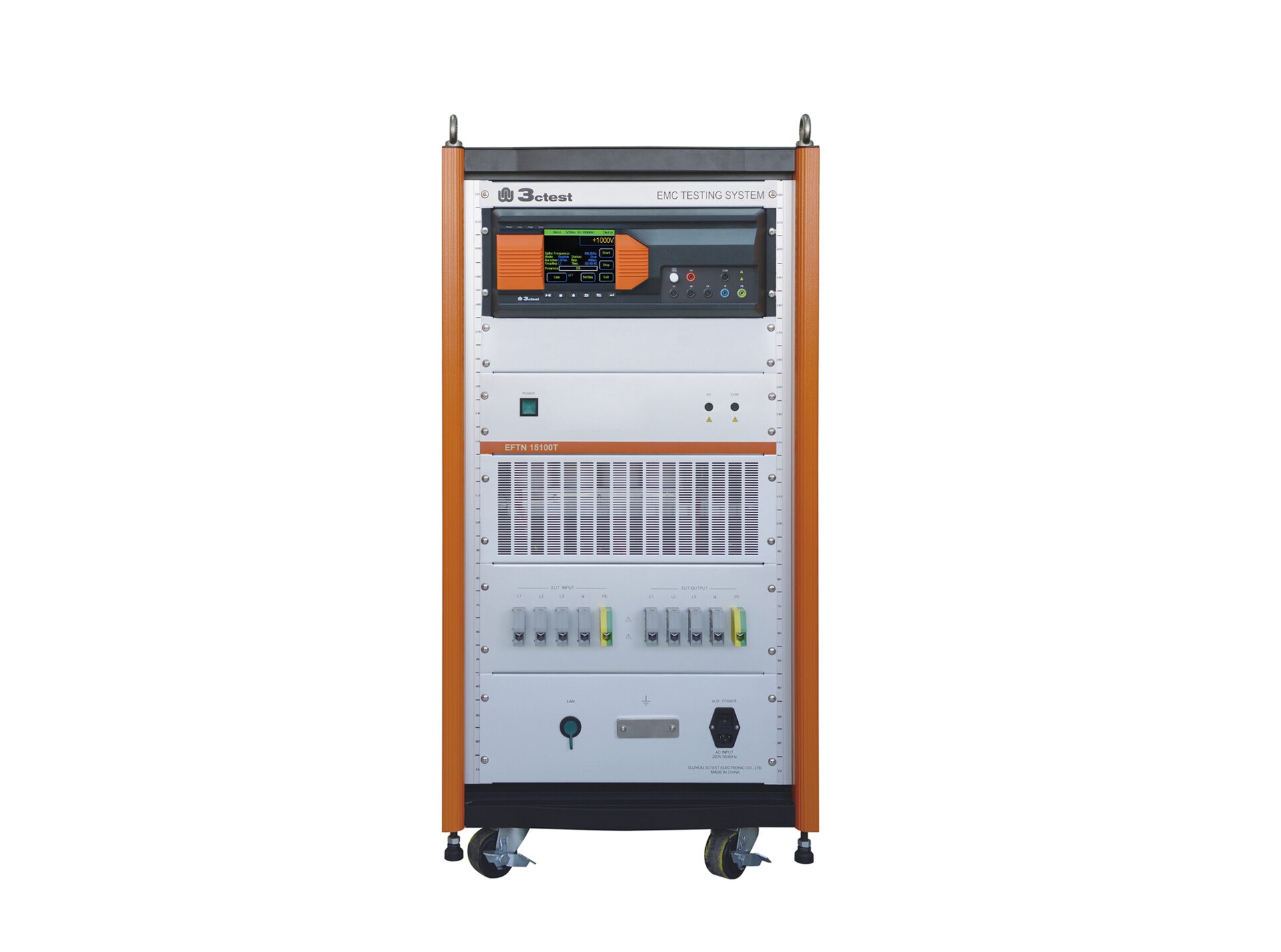

EFT 500G/EFTN 15100T高压大功率脉冲群测试系统，是专门设计的一款高端测试设备，性能完全满足欧盟CE认证及CCC认证。系统内置EFTN 15100T三相五线大功率全自动迭加耦合/去耦网络，可以满足对新能源测试系统以及大功率负载测试的要求。具有可靠性好、性能稳定、使用方便等特点。EUT高压大功率带载能力，DC 1500 V 100 A、AC 700 V 100 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。
产品特点
> EUT 直流负载能力DC 1500 V 100 A;
> EUT 交流负载能力AC 700 V 100 A三相五线;
> EUT电源自动投切;
> EUT电压、电流检测;
> 过电压、过电流保护;
> 对试验电压、极性、相位同步角度等试验参数;进行排程设置，实现全自动网络投切功能;
> 任意线路的相位角度迭加.
产品标准
IEC标准
- IEC 61000-4-4
- IEC 61000-6-1
- IEC 61000-6-2
GB/T标准
- GB/T 17626.4
EN标准
- EN 61000-4-4
应用行业
消费类电子
元器件
汽车电子
军工
航天航空产品参数
电快速瞬变脉冲群模拟器EFT 500G
| 测试电压范围 | 0.25 kV ~ 4.8 kV（±10%） |
| 极性 | 正、负、正负交替 |
| 源阻抗 | 50 ohm |
| 脉冲波形 | 5/50 ns，50 ohm 、1000 ohm负载 |
| 上升时间 | 5 ns，±30%，50 ohm负载，1000 ohm负载 |
| 脉冲持续时间 | 50 ns，±30%，50 ohm负载；50 ns，-15/+100 ns,1000 ohm负载 |
| 脉冲频率 | 0.1 kHz ~ 1000 kHz |
| 脉冲群持续时间 | 0.075 ms ~ 750 ms |
| 脉冲群周期 | 1 ms - 9999 ms |
| 测试持续时间 | 1 s ~ 9999 s |
| 触发方式 | 自动、手动、外部触发 |
| 同步 | 0°-360°，分辨率1°步进设置或随机方式 |
耦合去耦网络EFTN 15100T
| 三相全自动耦合/去耦网络 | 电快速瞬变脉冲群测试，电压可达4.2 kV |
| EUT带载能力 | Max AC 700 V 100 A 50/60 Hz三相五线 Max DC 1500 V 100 A |
| EUT带载耐短时冲击电流能力 | 峰值400 A |
| EUT投切方式 | 自动投切 |
| 相位同步 | L1、L2、L3、N、PE，任意线路的相位角度迭加 |
| 耦合路径 | L1、L2、L3、N、PE，任意路径 |
| 耦合投切方式 | 自动投切 |
| 耦合电容 | 33 nF |
| 耦合衰减 | ＜2 dB |
| EUT注入端的残余脉冲电压 | 不超过施加试验脉冲电压15% |
通用参数
| 机柜尺寸 | 19”/22U |
| 重量 | 约100 kg |
| 环境温度 | 15 ℃ ~ 35 ℃ |
| 相对湿度 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
