规格参数
产品概述
SEPN 100200T高压大功率组合式三相五线耦合/去耦网络，实现全自动三相耦合/去耦功能，可满足AC/DC交直流供电，配套CCS、CWS、EFT系列仪器使用，EUT最大带载能力AC 1,000 V 200 A、DC 1,500 V 200 A三相五线。其他EUT电压、电流等级，可以根据客户要求定制。
产品特点
> EUT交流负载能力AC 1,000 V 200 A三相五线
> EUT直流负载能力DC 1,500 V 200 A
> 电流范围0 A ~ 200 A；全量程分4档，0 A ~ 32 A、32 A ~ 63 A、63 A ~ 125 A、125 A ~ 200 A四档电流自动切换
> 过流保护功能
> 对试验电压、极性、相位同步角度等试验参数进行排程设置，实现全自动网络投切
> 任意线路的相位角度迭加
> 耦合路径显示（指示灯）
> 耦合电阻可选IEC标准或自定义方式
> 采用安全的插拔式绝缘插头，既安全又便捷
> 急停按钮自动切断EUT供电及高压脉冲电路
产品标准
IEC标准
- IEC 61000-4-4
- IEC 61000-4-5
- IEC 61000-6-1
- IEC 61000-6-2
GB/T标准
- GB/T 17626.4
- GB/T 17626.5
EN标准
- EN 61000-4-4
- EN 61000-4-5
应用行业
消费类电子
医疗设备
电力
通讯
航天航空产品参数
技术参数
| 网络类型 | 全自动三相耦合/去耦网络 |
| EUT带载能力 | Max AC 1,000 V、200 A、50/60 Hz 三相五线 |
| Max DC 1,500 V、200 A | |
| EUT电流检测 | BNC输出，100 A : 1 V |
| 耦合路径 | L1、L2、L3、N、PE任意组合路径，自动投切 |
| 相位同步 | L1、L2、L3、N、PE任意线路相位角度迭加 |
| EUT电源投切方式 | 全自动网络自动投切 |
| 电快速瞬变脉冲群参数IEC 61000-4-4 | |
| 耦合波形 | 5/50 ns |
| 网络端口试验电压范围 | 0.25 kV ~ 5.5 kV ± 10% |
| 50 Ω校准波形 | 上升时间tr：5.5 ± 1.5 ns |
| 脉冲宽度tw：45 ns ± 15 ns | |
| 脉冲频率 | 0.1 kHz ~ 1,000 kHz |
| 脉冲群持续时间 | 0.075 ms ~ 750 ms |
| 试验模式 | 可选排程模式 |
| 极性 | 正、负、先正后负 |
| 耦合电容 | 33 nF |
| 浪涌参数IEC 61000-4-5 | |
| 耦合波形 | 1.2/50 μs，8/20 μs组合波 |
| 网络端口试验电压范围 | 0.25 kV ~ 10 kV ± 10%（10 kV发生器） |
| 网络端口试验电流范围 | 0.125 kA ~ 5 kA ± 10%（10 kV发生器） |
| 开路电压波形参数 （线对线≤16 A）* | 波前时间：1.2 μs ± 30% |
| 持续时间：50 μs ± 20% | |
| 短路电流波形参数 （线对线） | 波前时间：8 μs ± 20% |
| 持续时间：20 μs ± 20% | |
| 浪涌输入端口 | 4 mm香蕉头 |
| 耦合电容 | 9 μF、18 μF |
| 耦合电阻 | 10 Ω、0 Ω |
| 耦合衰减 | <2 dB（发生器自动补偿） |
| 去耦网络电源端口残余浪涌电压 | 不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍 |
| *注意：持续时间与EUT的电流和脉冲耦合路径相关，具体请参考标准 | |
通用参数
| EUT电源输入/输出端口 | 拔插式绝缘插头 |
| 工作电源范围 | AC 220 V，± 10%，50/60 Hz |
| 保险丝 | 6 A |
| 最大功耗 | 500 W |
| 辅助接口 | D-sub 25p |
| 安全电路 | 按下急停，仪器停止工作 |
| 仪器工作状态指示 | 前面板LED指示 |
| 仪器接地连接方式 | 使用扁平接地线 |
| 机箱尺寸 | 800mm(W)*1,440mm(H)*1,200mm(D) |
| 仪器重量 | 约480 kg |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75%，RH（无凝露） |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配主机发生器

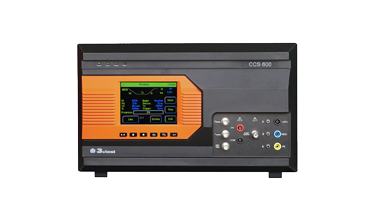

| 1 | 多功能抗扰度测试仪 | CCS 系列发生器，可与外置SEPN系列网络配套使用，实现雷击浪涌、振铃波测试。 |  |

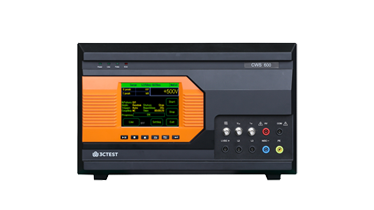

| 2 | 组合波雷击浪涌模拟器 | CWS系列发生器，可与外置SEPN系列网络配套使用，实现雷击浪涌测试。 |  |

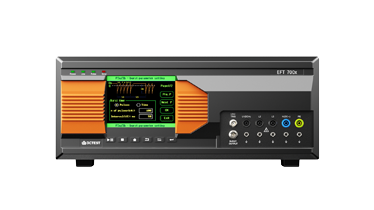

| 3 | 电快速瞬变脉冲群发生器 | EFT系列发生器，可与外置SEPN系列网络配套使用，实现脉冲群测试。 |  |
选配附件

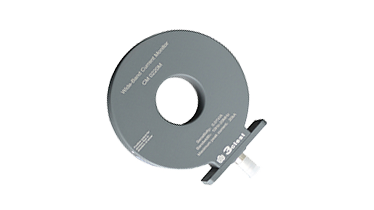

| 1 | 宽带电流检测钳 | 型号：CM 0220M 最大峰值电流：20 kA 灵敏度：0.01 V / A |  |

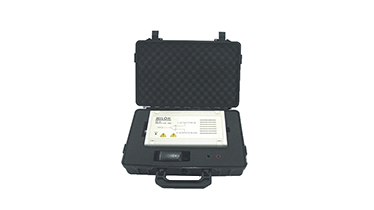

| 2 | 差分探头 | 型号：VCF-80 最大脉冲电压：8 kV 衰减比：1,000：1 |  |

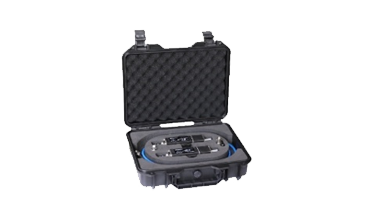

| 3 | 脉冲群校准套件 | 型号：EFT-CA-KIT(SHV) TFB 500(SHV)：阻抗50 Ω，500:1 TFB 1000(SHV)：阻抗1,000 Ω，1,000:1 输入端口：SHV(母) 输出端口：BNC(母) |  |

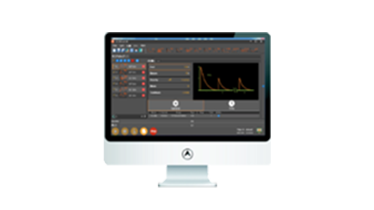

| 4 | 抗扰度测试软件 | 型号：Corelab 支持 Windows 7/8/10/11，支持以太网接口支持测试序列测试，操作简便，可生成并导出测试报告。 |  |
