电动车高压电性能综测仪 EVTS 150C12

Name: 电动车高压电性能综测仪 EVTS 150C12
Brand: 3C TEST
SKU: EVTS 150C12
Availability: InStock

型号：EVTS 150C12

分类国货精品 > EMC > 汽车试验 > 电动汽车高压电性能试验摘要电力,汽车电子

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

EVTS 150C12依据ISO 21498-2开发设计，可应用于电动汽车B类电路系统及元器件测试，同时扩展兼容VW 80300以及LV 123等高压电性能部件的试验，也可满足其他车厂如奔驰、宝马等对高压零部件的试验要求。

EVTS 150C12是双向性电源，既可作为电源，也可作为负载。最大输出1500 V DC/120 A，最大功率60 kW。整个测试系统由PC软件AutoLab控制（本产品需搭配此软件使用），提高了系统的可扩展性以及效率，测试结果支持一件保存、打印与企业内共享，轻松实现测试数据的标准化管理。

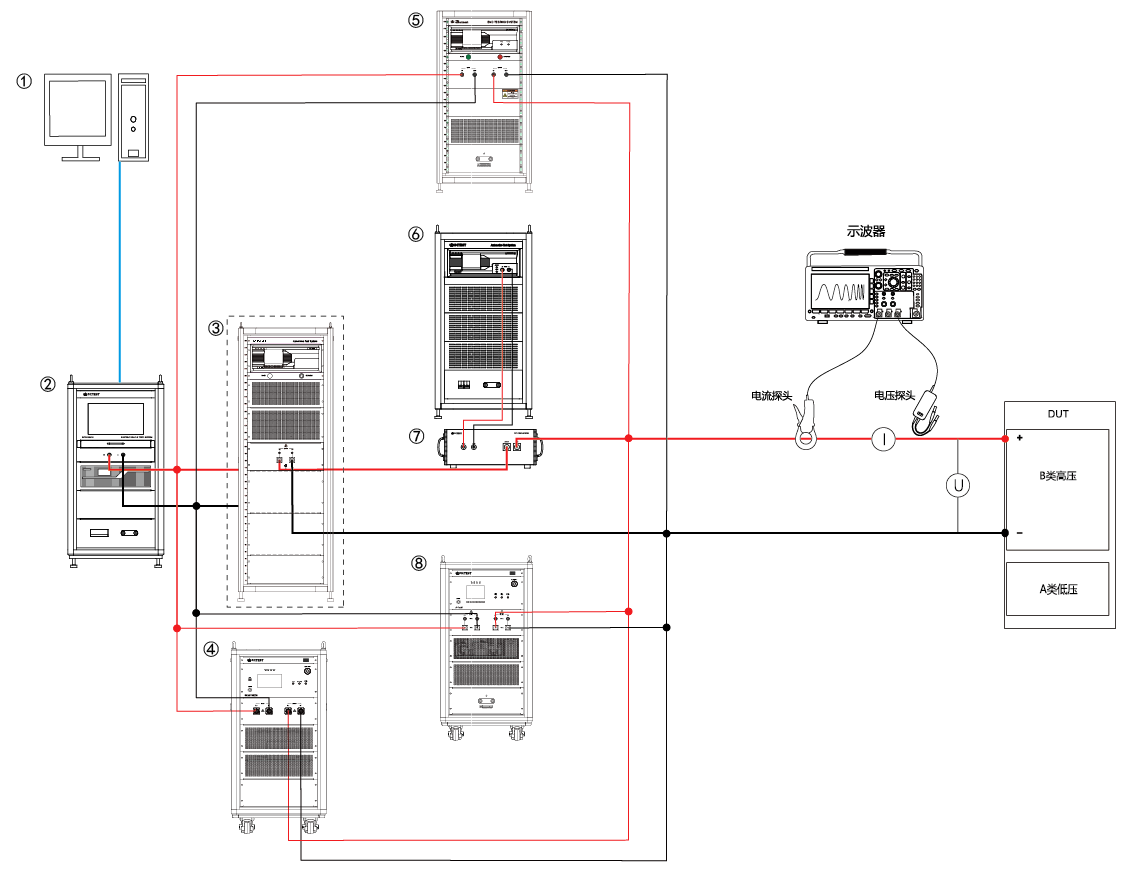

系统配置：

① PC配套测试软件Autolab

② 电动车高压电性能综测仪 EVTS系列

③ 高压人工网络AN系列 / 高压测试装置HTS系列

④ 高压直流短路模拟器 HDSS 系列

⑤ 宽范围可调节预充电回路测试装置 RC系列

⑥ 纹波信号发生器 RSG 系列

⑦ 耦合变压器 TPT 系列

⑧ 电动汽车抛负载模拟器 EVDG 20 / 电动汽车脉冲干扰发生器 EVPG 20 / 电动汽车脉冲干扰模拟器EVPS 系列

产品特点

> 电压斜率控制率大于250 V/ms

> 双向性电源，可切换源、载模式

> 最大输出电压可达DC 1,500 V

> 最大输出电流可达120 A（可定制更大电流）

> 最大输出功率可达60 kW（可定制更高功率）

> 一体化的设计，质量可靠、外观精美、操作舒适

> 以太网、RJ45接口, 用于PC远程控制、编辑电压波形

> 满足ISO 21498-2, VW 80300标准测试项目

> 可模拟新能源汽车高压部件在实际应用场景中各类复杂的电气环境

产品标准

ISO标准

ISO 21498-2

其他标准

LV 123
MBN 11123
VW 80300

应用行业

电力

汽车电子

产品参数

技术参数

直流电压范围	0 ~ 1,500 V
最大电流	120 A
最大功率	60 kW
电源模块数量	2台（单台30 kW / 60 A ）
过压保护范围	0 ~ 1,650 V
过流保护范围	0 ~ 132 A
过功率保护范围	0 ~ 66 kW
波形	正弦波，三角波，坡度波
幅度和位置变化	静态、线性
最大支持段数	100
输入/输出端口	100 A实心端子
扩展	电流、功率可支持定制扩展，电源模块并联，1主N从

通用参数

工作电源范围	AC 380 V，50 Hz/60 Hz
仪器接地方式	使用扁平接地线
机箱尺寸	600 mm (W) 1250 mm (H) 800 mm (D)
仪器重量	约 220 kg（含电源）
温度范围	15℃ ~ 35℃
湿度范围	45% ~ 75%
气压范围	86 kPa ~ 106 kPa

产品配件

选配附件

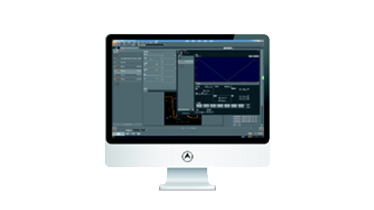

1	汽车抗扰度测试软件	型号：AutoLab 支持windows 7、windows 8、windows 10和windows 11。使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，满足ISO 21498-2, VW 80300标准测试。

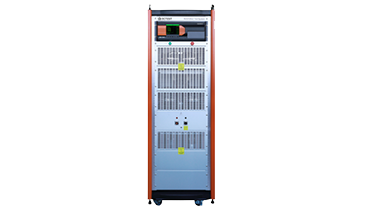

2	高压人工网络	型号：AN 系列符合标准：ISO 21498、VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：最大800 A，可定制更大电流

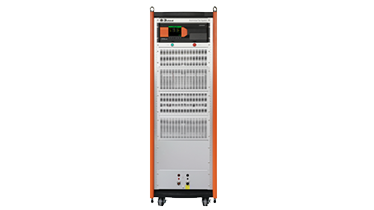

2	高压测试装置	型号：HTS 系列符合标准：VW 80300 输入电压范围：0 ~ 1,500 V DC 直流电流能力：0 mΩ、50 mΩ 300 A、100 mΩ 200 A、200 mΩ 100 A

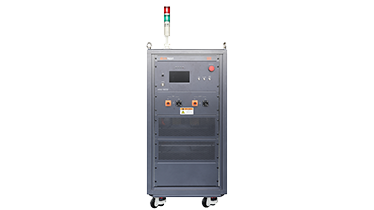

3	高压直流短路模拟器	型号：HDSS 系列符合标准：ISO 21498 6.12 输入电压范围：0 ~ 1,500 V DC 短路持续电流：500 A，可定制更大电流

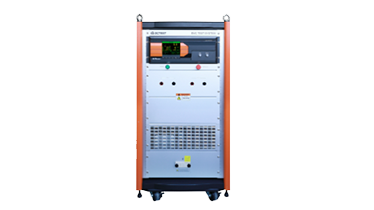

4	宽范围可调节预充电回路测试装置	型号：RC 系列符合标准：VW 80300 EHV-04 输入电压范围：0 ~ 1,500 V DC 电容：10 μF ~ 1,200 μF 直流电流能力：最大300 A，可定制更大电流

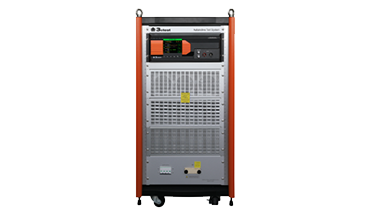

5	纹波信号发生器	型号：RSG 系列符合标准：ISO 21498、VW 80300 最大开路输出电压：160 Vpp 最大输出电流：200 App 频率范围：10 Hz~300 kHz

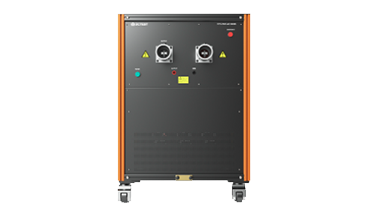

6	耦合变压器	型号：TPT 系列符合标准：ISO 21498、VW 80300 最大耦合电压：160 Vpp 最大耦合电流：400 App 直流电流能力：最大1000 A，可定制更大电流

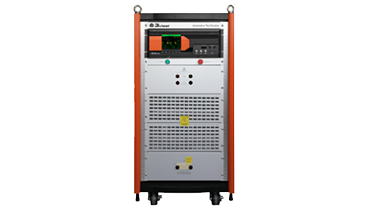

7	电动汽车抛负载模拟器	型号：EVDG 20 符合标准：VW 80300 EHV-10 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流

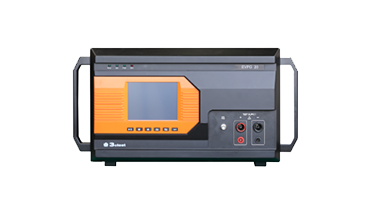

	电动汽车脉冲干扰发生器	型号：EVPG 20 符合标准：VW 80300 EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大100 A，可定制更大电流

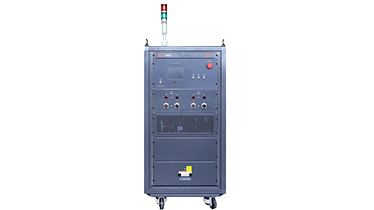

	电动汽车脉冲干扰模拟器	型号：EVPS 系列符合标准：VW 80300 EHV-10 & EHV-16 脉冲电压幅值：20 V ~ 200 V 直流电流能力：最大300 A，可定制更大电流
