TPS-CS106电源线尖峰脉冲发生器是针对GJB 151A-1997、GJB 152A-1997、GJB 151B-2013、GJB 151C-2024和MIL-STD-461F标准中的CS106测试要求而设计开发的一款产品。能够以最高100 Hz脉冲重复频率施加在EUT不接地输入电源线上，测试持续时间高达30分钟，最高满足1000 V脉冲峰值线性调节。TPS-CS106设计基于第三代智能化控制平台，独特的彩色触摸屏操作界面具有良好的人机对话功能，操作过程方便简单，只需在参数设置页面进行简单的试验需求设置，即可完成各种测试，测试过程自动执行，具有系统集成度高、控制智能化、操作简便、节省测试时间等优点。
> 5.7英寸彩色触摸屏前面板操作
> 满足GJB151A、152A、151B、151C中的CS106测试要求
> 满足MIL-STD-461F中的CS106测试要求
> 脉冲重复频率最高100 Hz
> 多种故障自动判断
> EUT带载电流高达300 A
> 兼容新老标准
- GJB 151A
- GJB 151B
- GJB 151C
- GJB 152A
- MIL-STD-461G
军工设备型号 | TPS-CS106 | TPS-CS106 (1000V) |
测试电压范围 | 0 ~ 600 V（连续可调） | 0.15 μs ：0 ~ 600 V（连续可调） |
5 μs/10 μs ：0 ~ 1000 V（连续可调） | ||
校准电压 | 100 V ~ 600 V， ±10% | 0.15 μs ：100 V ~ 600 V， ±10% |
5 μs/10 μs ：100 V ~ 1000 V， ±10% | ||
GJB 151A-1997 GJB 152A-1997波形参数、阻抗 | 0.15 μs脉冲宽度（50% ~ 0%） | ≤ 0.15 μs (源阻抗< 5 Ω) |
5 μs脉冲宽度（50% ~ 0%） | ≤ 5 μs (源阻抗< 2 Ω) | |
10 μs脉冲宽度（50% ~ 0%） | ≤ 10 μs (源阻抗< 1 Ω) | |
GJB 151B-2013 GJB 151C-2024 MIL-STD-461F 波形参数、阻抗 | 上升时间（0% ~ 100%） | 1.5 μs±0.5 μs |
下降时间（100% ~ 0%） | 3.5 μs±0.5 μs | |
脉冲宽度（0% ~ 0%） | 5.0 μs (1±20%) (源阻抗< 2 Ω) | |
脉冲宽度（0% ~ 0%） | 10.0 μs (1±20%)(源阻抗< 1 Ω) | |
反向过冲幅度 | ≤ 30% Vp | |
反向过冲持续时间 | ≤ 20 μs | |
输出极性 | 正、负（0.15 μs仅正） | |
触发 | 外部、自动、手动 | |
脉冲重复频率 | 标配：1 ~ 20 pps 可定制配置：1 ~ 50 pps (0.15 μs) 1 ~ 100 pps (5 μs & 10 μs) | |
外部相位同步 | 0° ~ 360°，电源频率50 Hz ~ 1000 Hz；可异步 | |
并联模式 | 耦合器内置 | |
串联模式 | 5 μs/10 μs 耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A可选，更高电流可定制） 0.15 μs耦合器外置（32 A, 50 A, 100 A, 200 A, 300 A 可选，更高电流可定制） | |
输出端口 | 4 mm插头 | |
校准电阻 | 外置 | |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V，±10%，50/60 Hz |
保险丝 | 6 A |
最大功耗 | 200 W |
机箱尺寸 | 4U 450mm(W)*190mm(H)*620mm(D) |
仪器重量 | 约20 kg |
温度范围 | 15 ℃ ~ 35 ℃ |
湿度范围 | 45% ~ 75% |
气压范围 | 86 kPa ~ 106 kPa |

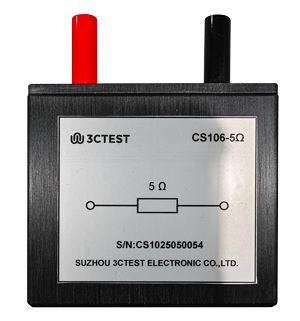

1 | 校准电阻模块CS106-5Ω | 无感电阻：5 Ω 尺寸：65 mm(W)*88 mm(H)*32 mm(D) 重量：0.1 kg |
|
说明书、测试线、电源线、保险丝、扁平接地线、检验报告、产品质保书 ※ 具体附件规格及数量，请以实际装箱单为准。 | |||

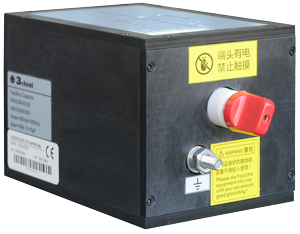

1 | 穿心电容器 DCM 4032 | 电压：500 V AC ，电流：32 A 电容：10 μF 尺寸：115 mm(W)*115 mm(H)*260 mm(D) 重量：2.5 kg |
|
2 | 穿心电容器 DCM 4050 | 电压：500 V AC ，电流：50 A 电容：10 μF 尺寸：115 mm(W)*115 mm(H)*260 mm(D) 重量：2.5 kg |
|
3 | 穿心电容器 DCM 40100 | 电压：500 V AC ，电流：100 A 电容：10 μF 尺寸：115 mm(W)*115 mm(H)*260 mm(D) 重量：2.5 kg |
|

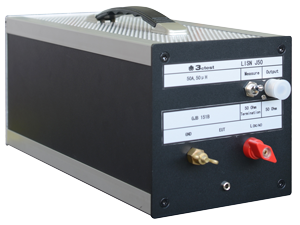

4 | 人工电源网络 LISN J50 | 电压：500 V DC 250 V AC 50/60Hz，135V AC 400Hz 电流：50 A 感量：50 μH 尺寸：160 mm(W)*175 mm(H)*410 mm(D) 重量：4 kg |
|
