VTE 100是依据ISO 7637-2:2011标准开发设计的一款汽车传导瞬态发射测试仪。可满足用户对汽车零部件传导瞬态发射测试的需求。

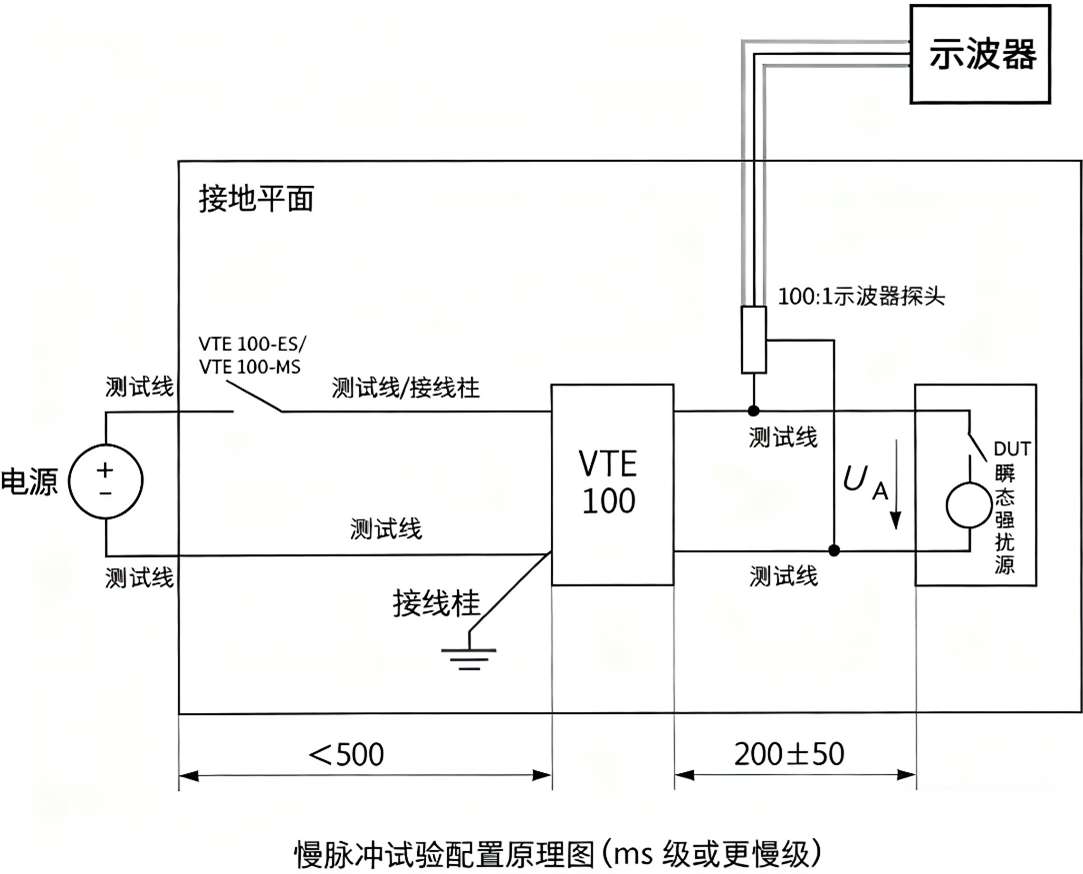

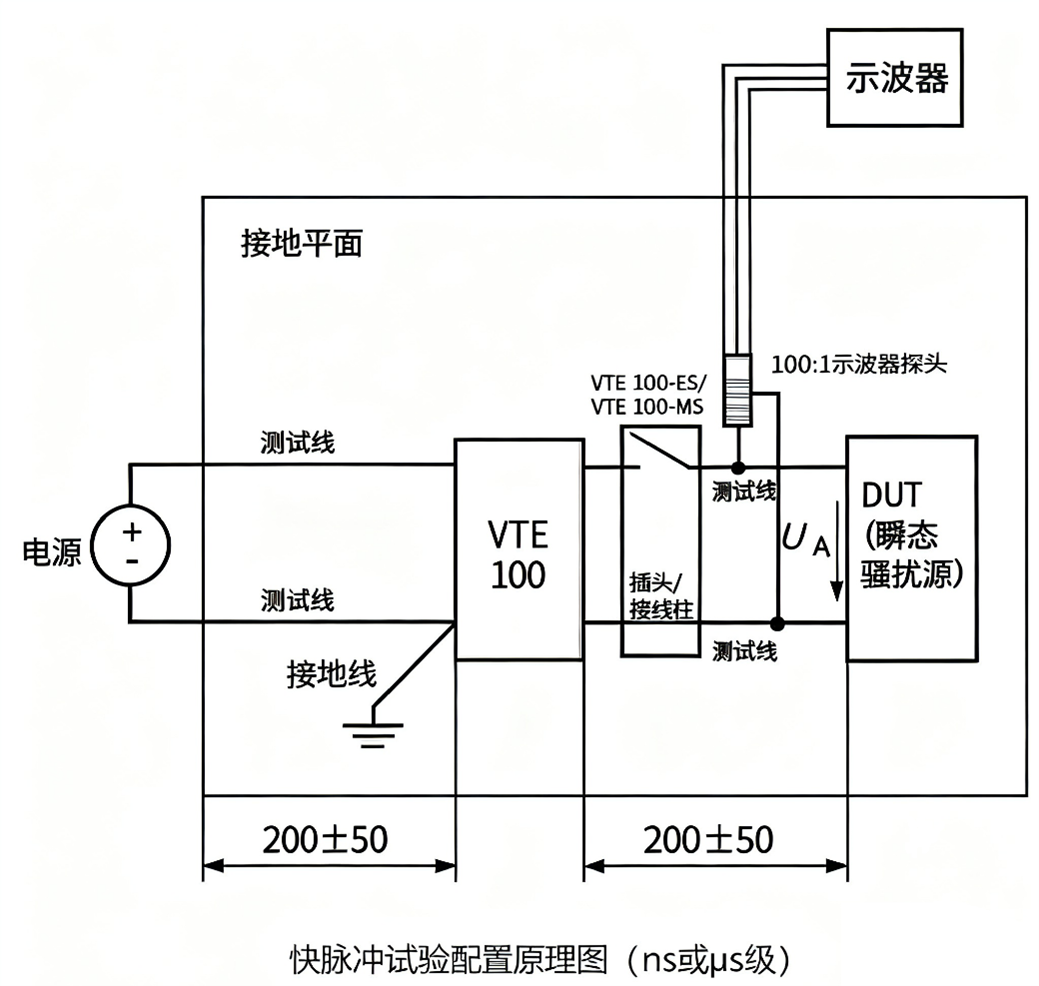

产品原理图：
> ISO 7637-2传导瞬态发射测试完全兼容的解决方案
> 测试电压可达60 VDC，持续电流100 A
> 数码管显示开通关断时间，具有自动、单次或者外部触发的开关特性
> Rs电阻内置，自动切换
> 内置温度过热报警功能
- ISO 7637-2
- GB/T 21437.2
汽车电子并联电阻 | EXT，10 Ω，20 Ω，40 Ω，120 Ω |
触发方式 | 自动、单次、外部触发 |
模式选择 | 机械开关、电子开关 |
最大实验电压 | 60 V DC |
最大实验电流 | 100 A |
温度报警 | 80℃ |
工作电源范围 | 交流100 V~240 V（±10%），50 Hz /60 Hz |
保险丝 | 6A |
最大功耗 | 100 W |
仪器接地连接方式 | ≤10 mm香蕉插头线 |
尺寸 | 320 mm（W）*205 mm（H）*300 mm（D）不包含插座 |
重量 | 约11 kg |
环境温度 | 15℃ ~ 35℃ |
相对湿度 | 45% ~ 75% |
大气压力 | 86 kPa~106 kPa |
频率 | 0.1 MHz ~100 MHz |
电容 | 0.1 μF |
阻抗 | 5 μH||50 Ω，符合ISO 7637-2阻抗曲线 |
ZPA | <5 mΩ |
开通、关断时间 | 0.01 s ~ 99.99 s ±（10%+10 ms） |
压降 | ＜2 V@25 A，typical 2.3 V@100 A |
开关时间 | 300 ns±20%@load 50 μH/0.6 Ω |
瞬态保护电压 | 440 V |
尺寸 | 215 mm（W）*155 mm（H）*120 mm（D）不包含插座 |
重量 | 约3.2 kg |
开通、关断时间 | 0.05 s ~ 99.99 s |
最大开关电流 | 100 A |
最大动作时间 | 25 ms |
最大回弹时间 | 5 ms |
释放时间 | 10 ms |
触点 | 高纯度银，触点无抑制 |
尺寸 | 215 mm（W）*155 mm（H）*120 mm（D）不包含插座 |
重量 | 约1.7 kg |
VTE 100产品包含主机、VTE 100-ES和VTE 100-MS三个部分 | |
VTE 100 | 含5 μH||50 Ω人工电源网络和并联电阻Rs |
VTE 100-ES | 含100 A电子开关，用于测量低电压瞬态（幅度低于400 V） |
VTE 100-MS | 含100 A机械开关, 用于测量高电压瞬态（幅度超过400 V） |
1 | 电子开关校准治具 | 型号： VTE-CAES 用于13.5 V下验证电子开关特性 |
|
