产品概述

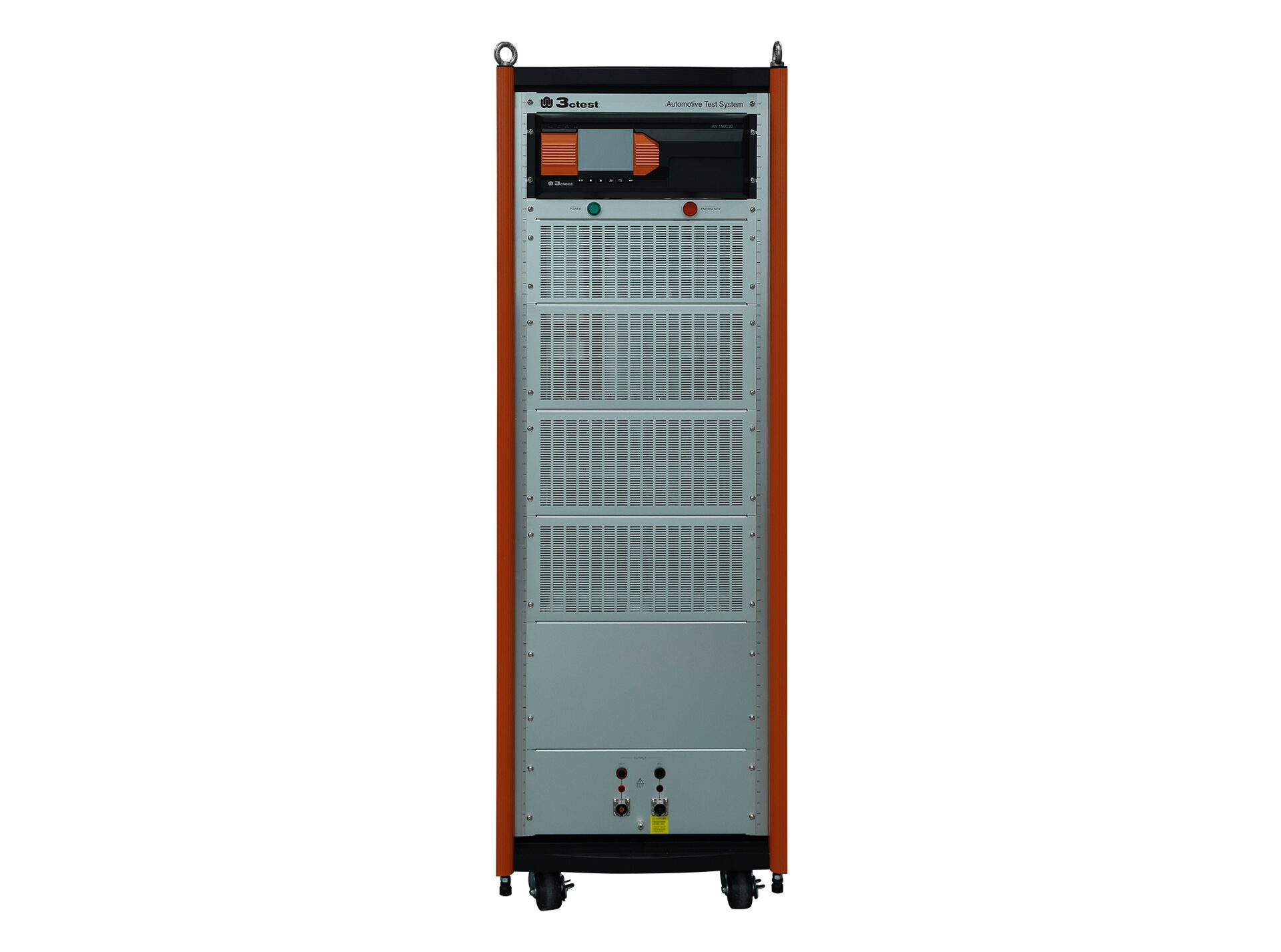

AN 150C30根据ISO 21498-2:2021、ISO 21498-2:2024、MBN_11123设计，集成阻抗为 0 mΩ、2*10 mΩ、2*25 mΩ、2*50 mΩ、2*100 mΩ、50 mΩ、100 mΩ、200 mΩ和10 mF的电容。该设备可用于最大值1,500 V，最大测试电流300 A的直流电流试验。
产品特点
> 彩色触摸显示屏操作，按标准选择内阻，通过继电器自动切换阻抗和电容，测试过程中无需手动转接，安全方便
> 内置10 mF去耦电容和泄放电阻，并实时监测电容电压
> 冷却方式风冷，内置温度保护，无需额外冷却装置
> 通过‘增益相位并联-直通’测试方法满足ISO 21498-2、VW 80300 & MBN 11123阻抗曲线范围
> 可选配（汽车抗扰度测试软件Autolab）远程控制，自动进行系统测试发射类试验
> 输出电阻0 mΩ、2*10 mΩ、2*25 mΩ、2*50 mΩ、2*100 mΩ和50 mΩ、100 mΩ、200 mΩ
> 设计采用高压屏蔽端子使用起来更安全便捷
产品标准
ISO标准
- ISO 21498-2
其他标准
- MBN 11123
- VW 80300
应用行业
汽车电子产品参数
技术参数
| 频率范围 | 10 Hz ~ 150 kHz |
| 输出阻抗 | 0 mΩ、2*10 mΩ、2*25 mΩ、2*50 mΩ、2*100 mΩ、50 mΩ、100 mΩ、200 mΩ |
| 电感 | 1 μH |
| 接地电容 | 1 μF或220 μF |
| 去耦电容 | 10 mF（0% ~ +10%） |
| 输入电压 | 最大 1,500 V DC |
| 最大电流 | 0 mΩ、2*10 mΩ 300 A 2*25 mΩ、50 mΩ 200 A 2*50 mΩ、2*100 mΩ、100 mΩ、200 mΩ 100 A |
| 温度保护 | 设备内部温度超80℃中止运行 |
| 电容电压监测 | 下位机屏幕显示 |
通用参数
| 工作电源范围 | AC 220 V ±10%，50 Hz /60 Hz ±5% |
| 保险丝 | 6 A |
| 最大功耗 | 350 W |
| 仪器接地连接方式 | 使用扁平接地线 |
| 机箱尺寸 | 35U, 600(W)*1,850(H)*800(D)mm |
| 仪器重量 | 约230 kg |
| 环境温度 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75%，RH（无凝露） |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件
| 1 | 汽车抗扰度测试软件Autolab | 支持windows 7 and Windows 10、11,它使用方便、用户界面美观、直观，各项操作功能以及标准测试库使用户可以轻松完成自定义测试程序，用户可自定义任意波形（标准库以外），它能够自动/手动识别所连接的Autolab测试设备并进行自动配置，基于模板的报告功能可以帮助用户灵活地生成测试报告。 |  |
