产品概述

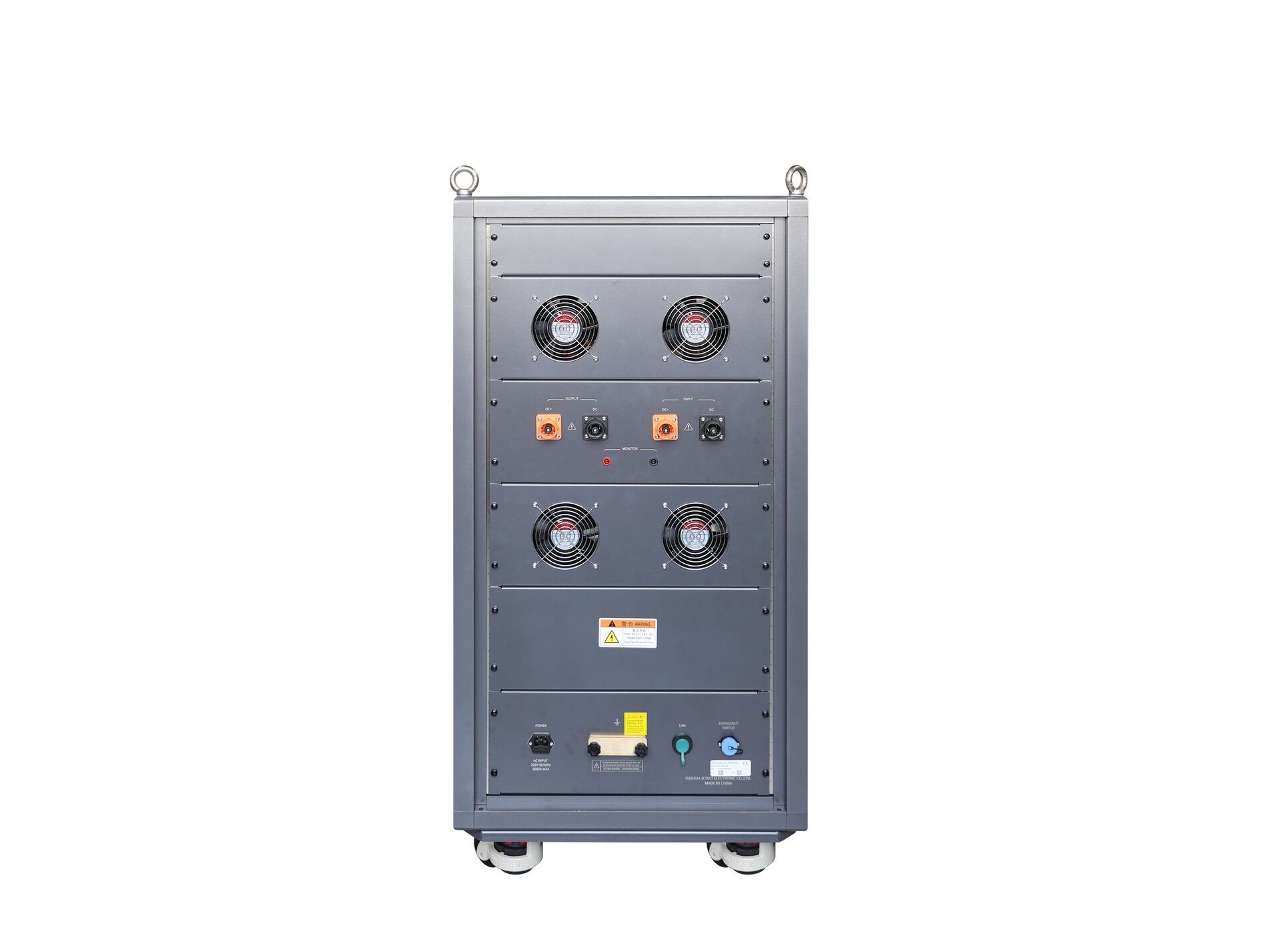

RC 150C30宽范围可调节预充电回路测试装置，用于验证高压储能装置中预充电电路的功能。基于公司第三代开发平台，依据VW 80300中的EHV-04测试要求设计。产品的测试电压最高可达DC 1500 V，带载电流最大可达300 A。
产品特点
> 5.7英寸彩色触摸屏前面板操作
> 最大电压可达DC 1,500 V，自带电压监测功能
> 自带电流监测功能
> 过流保护功能，保护电流设置范围1 A ~ 300 A
> 充放电时间监测功能
> 充放电电阻及电容通过控制屏自动组合，适应不同车企测试需求
> 高精度的电阻电容使测量结果更准确
产品标准
其他标准
- Q/JLY J7111974A
- QMAT 5502
- VW 80300
应用行业
汽车电子产品参数
技术参数
| 符合标准 | VW 80300、QMAT 5502、Q/JLY J7111974A |
| 测试电压Vmax | DC 1,500 V |
| 测试电流Imax | 300 A |
| 电容 | 10 μF ~ 1,200 μF（精度2%，步进10 μF） |
| 内阻 | 0 Ω ~ 6 Ω（精度2%，步进0.05 Ω） |
| 放电电阻 | 50 Ω ~ 1,200 Ω（精度2%，步进10 Ω） |
| 高压电压Ves | 80% ~ 99%（步进1%） |
| 保持时间Th | 1 s ~ 9,999 s（步进1 s） |
| 结束电压Vend | 5 V ~ 20 V（步进1 V） |
通用参数
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 220 V ± 10%，50/60Hz ± 5% |
| 保险丝 | 6 A |
| 最大功耗 | 300 W |
| 通讯方式 | 以太网LAN |
| 脉冲触发方式 | 自动 |
| 安全电路 | 按下急停，仪器停止工作 |
| 失效检测 | 失效时前面板LCD显示，并中断仪器工作 |
| 仪器工作状态指示 | 前面板LED指示 |
| 仪器接地连接方式 | 使用扁平接地线 |
| 机箱尺寸 | 22U 600 mm（W）*1,250 mm（H）*800 mm（D） |
| 仪器重量 | 约256 kg |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件
| 1 | 汽车抗扰度测试软件 | 型号：AutoLab 兼容Windows 7/8/10/11操作系统。 支持以太网接口。 可强大的排程和测试序列，一键式远程控制测试。 支持单个测试/序列测试报告导出，支持用户自定义的测试报告模板。 支持紧急停止功能，一键控制，使测试更安全。 |  |
