规格参数
产品概述

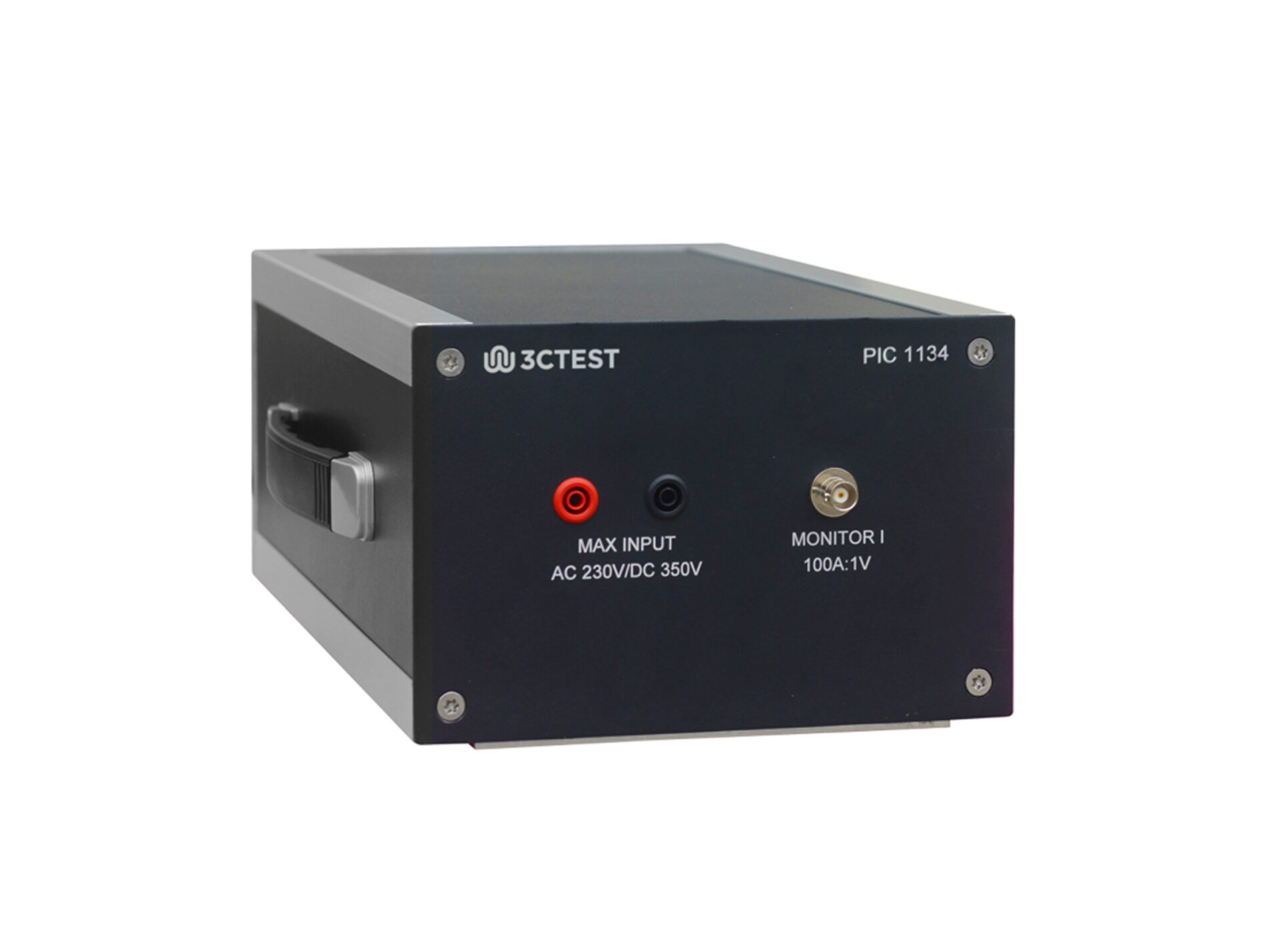

PIC 1134峰值冲击电流校准装置是为了校准电压暂降时峰值冲击电流驱动能力而专门设计的一款校准设备。完全满足IEC 61000-4-11，IEC 61000-4-29标准要求。

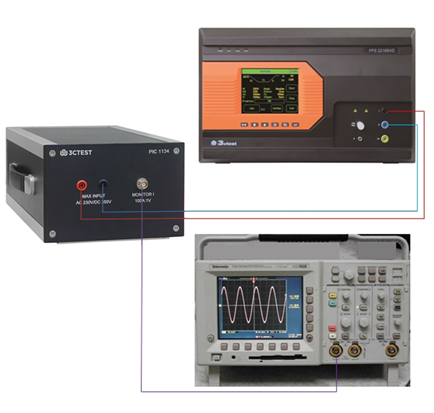

测试连接示意图：
产品特点
> 最大可承受冲击电流能力500 A
产品标准
IEC标准
- IEC 61000-4-11
- IEC 61000-4-29
应用行业
消费类电子
医疗设备
电力
通讯
航天航空产品参数
技术参数
峰值冲击电流驱动能力（对电压变化不做要求） | Max 500 A (相对220 V - 240 V电源) |
Max 250 A (相对100 V - 120 V电源) | |
电容值 | 1700 μF |
放电电阻 | 4700 Ω |
电流监测输出 | 100 A: 1 V |
最大额定电压 | AC 230 V, DC 350 V |
尺寸 | 225 mm (长)*135 mm (高)*369 mm(深) |
重量 | 约6 kg |
