高频阻尼瞬态脉冲发生器 DOS-CS116-9

Name: 高频阻尼瞬态脉冲发生器 DOS-CS116-9
Brand: 3C TEST
SKU: DOS-CS116-9
Availability: InStock

型号：DOS-CS116-9

分类国货精品 > EMC > 军标试验 > 电缆束阻尼正弦瞬态传导敏感度摘要军工,航天航空

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格参数

产品概述

DOS-CS116-9高频阻尼瞬态脉冲发生器是为了满足标准GJB 151A:1997 CS116、GJB 151B:2013 CS116、GJB 151C:2024 CS116和MIL-STD-461E/F/G CS116而专门设计的一款高端发生器。该发生器可以产生频率从10 kHz到100 MHz之间的9种阻尼正弦（余弦）波形。用于所有飞机、水面舰船、潜艇、空间及地面系统的互联电缆和电源电缆的传导敏感度试验。

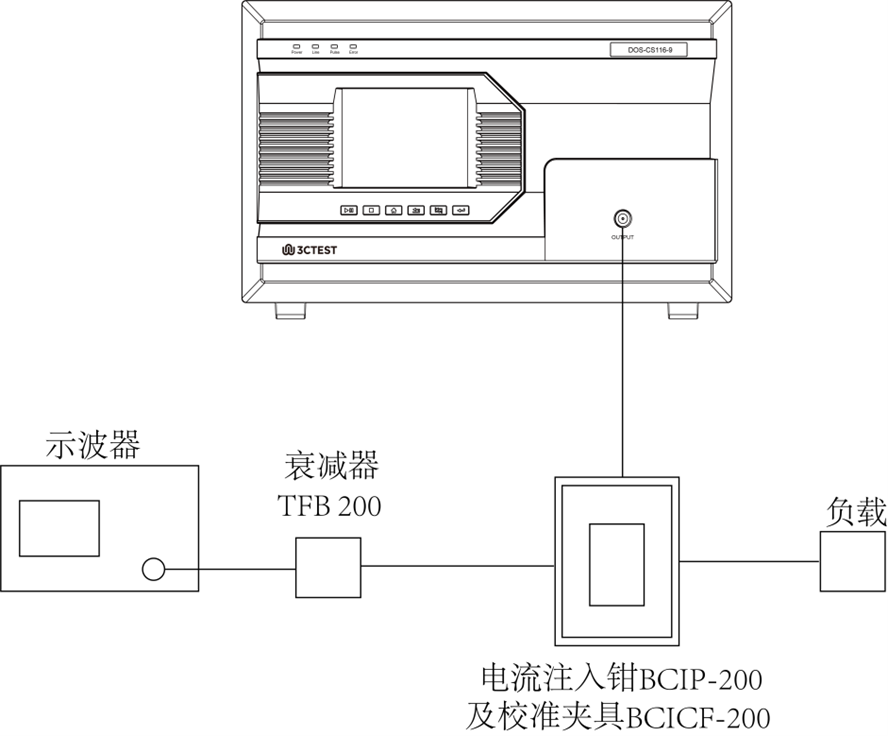

校准连接示意图：

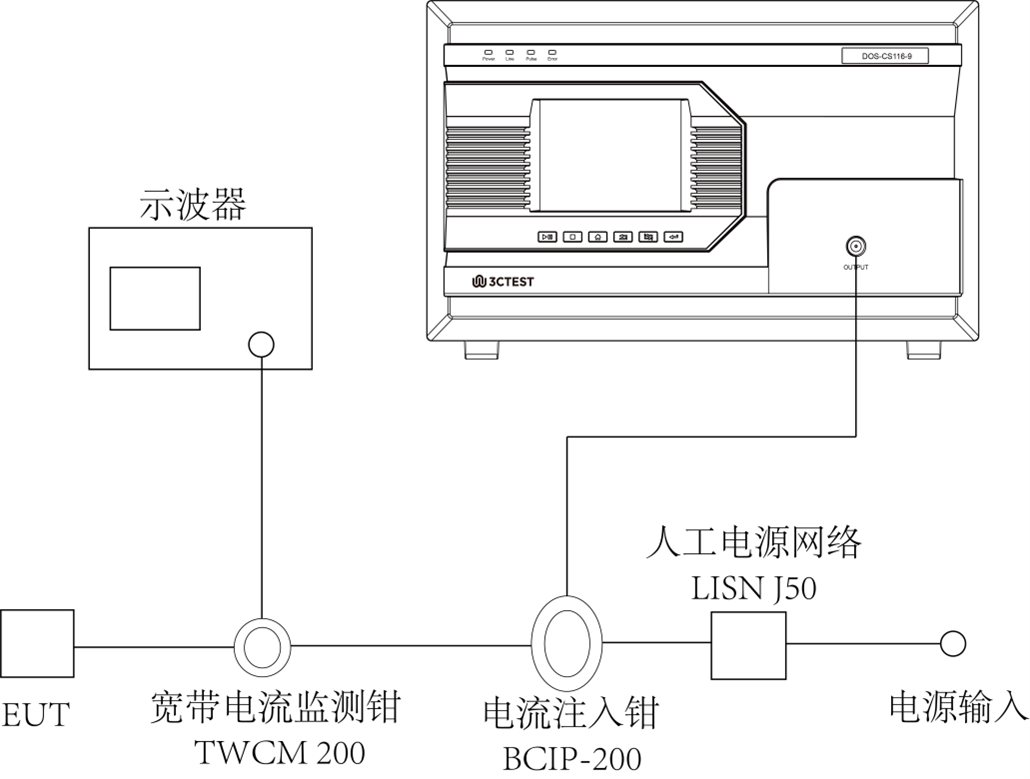

典型的测试连接示意图：


产品特点

> 5.7英寸彩色触摸屏前面板操作
> 符合GJB 151A:1997 CS116、GJB 151B:2013 CS116、GJB 151C:2024以及MIL-STD-461 E/F/G中的CS116标准
> 10 kHz到100 MHz 九段输出频率
> 9合1输出端口，操作简便

产品标准

GJB标准

GJB 151A
GJB 151B
GJB 151C

其他标准

MIL-STD-461G

应用行业

军工

航天航空

产品参数

技术参数

振荡频率（±10%）	10 kHz 、30 kHz、100 kHz 、300 kHz、1 MHz 、3 MHz 、10 MHz、 30 MHz 、100 MHz
最大测试电流（环路阻抗100 Ω）	10 kHz	≥0.1 A
	30 kHz	≥0.3 A
	100 kHz	≥1 A
	300 kHz	≥3 A
	1 MHz	≥10 A
	3 MHz	≥10 A
	10 MHz	≥10 A
	30 MHz	≥10 A
	100 MHz	≥3 A
输出阻抗	＜100 Ω
阻尼因子（Q）	15 ± 5
重复率	0.5 s ~ 9 s

通用参数

显示屏	5.7英寸TFT触摸屏
工作电源范围	AC 220 V，±10%，50 Hz（±5%）
保险丝	6A
最大功耗	200 W
机箱尺寸	6U 450 mm(W)280 mm(H)620 mm(D)
重量	约26.5 kg
环境温度	15℃ ~ 35℃
相对湿度	45% ~ 75%
大气压力	86 kPa ~ 106 kPa

产品配件

选配附件

1	电流注入钳	型号：BCIP-200 频率范围：10 kHz ~ 200 MHz 最大输入功率：100 W（持续30 min）；150 W（持续15 min）；200 W（持续5 min）接口形式：N type 内直径：40 mm；外直径：127 mm 厚度：90 mm
2	电流注入钳校准夹具	型号：BCICF-200 频率：DC ~ 200 MHz 特性阻抗：50 Ω 电压驻波比：≤2 内长：100 mm；内宽：127 mm；内高：135 mm
3	高压同轴负载	型号：HCL 50N 频率范围：DC ~ 200 MHz 阻抗：50 Ω；功率：5 W
4	衰减器	型号：TFB 200 频率：DC ~ 400 MHz 输入阻抗：50 Ω 电压衰减比：200:1 衰减：DC ~ 100 MHz：46 dB ± 1 dB；100 MHz ~ 400 MHz：46 dB ± 3 dB 平均功率：5 W
5	宽带电流监测钳	型号：TWCM-200 频率：1 kHz ~ 200 MHz 内直径：40 mm；外直径：127 mm;高度：40 mm；接口形式：N type 射频电流：2 A；脉冲电流：100 A
6	人工电源网络	型号：LISN J50 频率：9 kHz ~ 30 MHz 测试电流Imax：50 A 瞬时最大电流：75 A 电感：50 μH；耦合电容：0.25 μF 测试端子：N type
7	人工电源网络	型号：LISN ML 200HVS 频率：9 kHz ~ 30 MHz 测试电流 Imax：200 A 电感：50 μH；耦合电容：0.25 μF 测试端子：N type
注意：本发生器仅匹配BCIP-200和BCICF-200及FCC相关产品。
