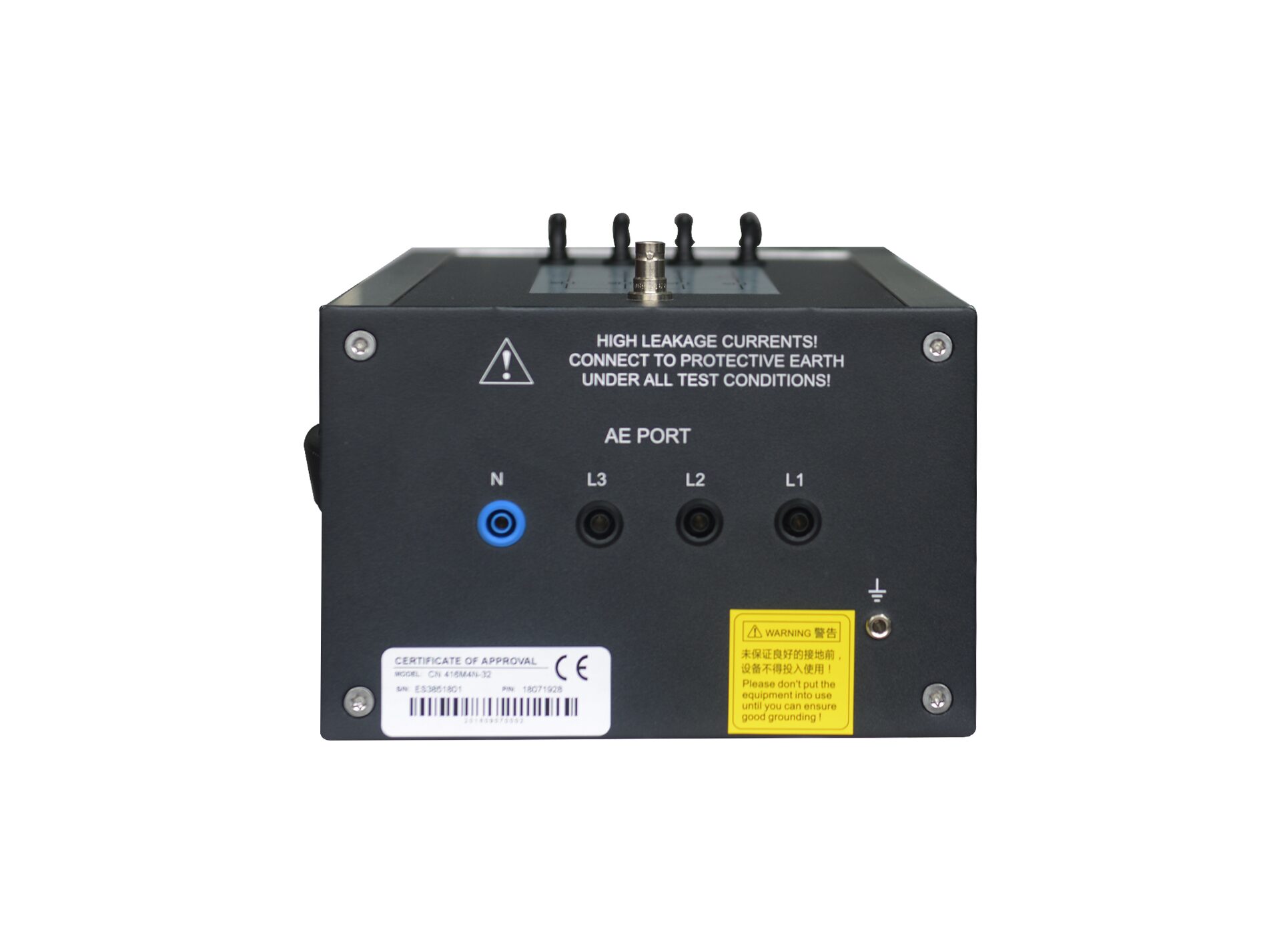

产品概述
CN 416M4N-32 耦合网络适用于（共模传导抗扰）2线或3线线缆，其耦合共模传导抗扰电压可达到300V。严格按照IEC 61000-4-16:2015标准要求来设计。

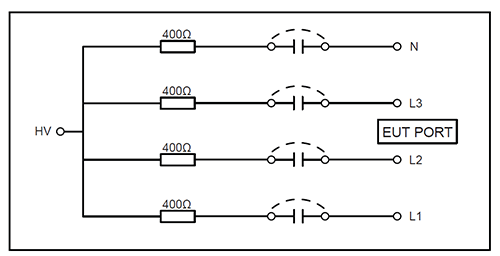

标准原理图：

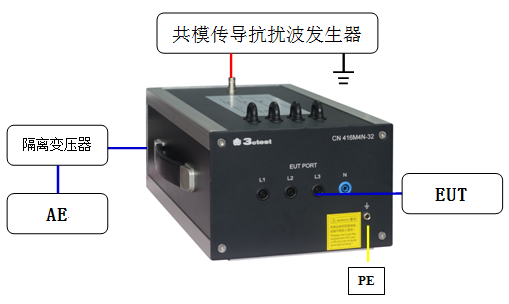

测试连接示意图：
产品特点
>4线共模同时注入
>快速短接开关，用于DC耦合
>香蕉头端子信号注入
产品标准
IEC标准
- IEC 61000-4-16
应用行业
消费类电子
元器件
汽车电子
军工
航天航空产品参数
技术参数
标准 | IEC 61000-4-16:2015 |
耦合频率 | 0 Hz-150 kHz ，CW波 |
线路阻抗 | 400 Ω*4 |
耦合电压 | 300 V |
耦合模式 | 4线共模（同时对地） |
耦合器件 | 1 μF电容器 |
工作电压 | 最大 400 V DC |
工作电流 | 最大 32 A |
AE/EUT端口类型 | 4mm香蕉头 |
信号注入端口类型 | 4mm香蕉头 |
通用参数
重量 | 约3.6 kg |
尺寸 | 360 mm×220 mm×135 mm（长×宽×高） |
壳体材料 | 铝合金 |
环境温度 | 15℃ - 35℃ (操作条件) |
相对湿度 | 45% - 75% (操作条件) |
