产品概述
大功率短时过电流模拟器ICG 3000系列是依据ANSI C12 .02-2001标准而设计的试验仪器，适用于检测电能表在50Hz/60Hz工频的大电流干扰时的抗扰能力，产品同时满足GB/T17215.301、GB/T17215.322的测试要求。
产品特点
> 紧急保护按钮；
> LCD 显示,电流测量采集系统；
> 内置大功率调压装置，CPU智能控制；
> 进口大功率IGBT半导体开关，安全稳定；
> 同时满足GB/T17215.301、GB/T17215.322。
产品标准
GB/T标准
- GB/T 17215.301
- GB/T 17215.322
ANSI标准
- ANSI C12.02
应用行业
军工
航天航空产品参数
技术参数

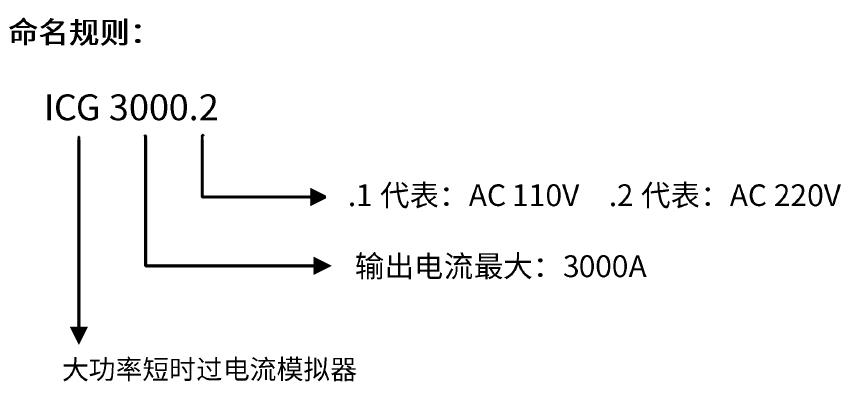

输入电压 | ICG3000.1：AC 110V 120A ICG3000.2：AC 220V 63A |
输出电压 | 0.01 ～ 3V |
输出电流 | 10 ～ 3000A |
输出电流精度 | 0 ～ -10% |
输出波形 | 正弦波 |
输出频率 | 50Hz/60Hz |
电流注入时间 | 8ms ～ 9999ms 或0.5 ～ 500周期 |
发生器输出阻抗 | 0.001Ω |
输出相位角度 | 0° |
试验时间间隔 | 1 ～ 9999s |
试验次数 | 1 ～ 9999 |
试验模式 | 手动、自动 |
通用参数
工作电源 | AC110V/220V，(±10%)，50Hz/60Hz(大陆地区默认AC 220V 50Hz) |
环境温度 | 15 ～ 35℃ |
相对湿度 | 25 ～ 75% |
大气压 | 86kPa ～ 106kPa |
外形尺寸 | ICG3000.1：22U*2 ICG3000.2：22U |
重量 | ICG3000.1：约200kg ICG3000.2：约273kg |
