规格参数
产品概述

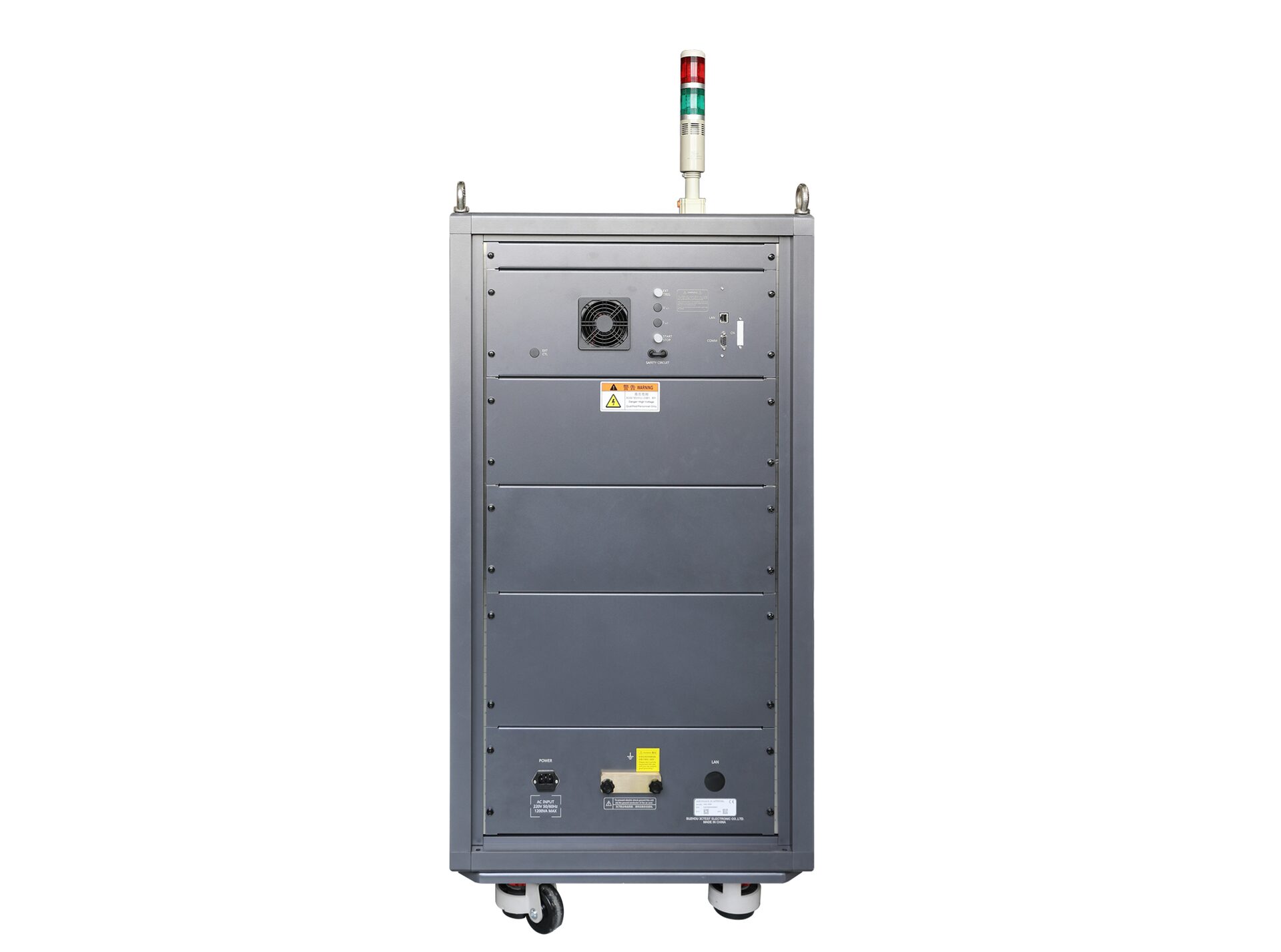

VSG 2500电压冲击模拟器用于组件和单元的绝缘耐压及浪涌测试（脉冲耐压测试领域），满足IEC 61180、IEC 60335-1、IEC 61009-1等标准，基于第三代控制平台定制开发1.2/50 μs电压冲击波形，脉冲电压最高25 kV，输出阻抗可选2 Ω、38 Ω、500 Ω。
产品特点
> 5.7英寸彩色触摸屏前面板操作
> 脉冲电压最高可达25 kV
> 测试排程功能，操作简单
> 2 Ω、38 Ω、500 Ω多档输出阻抗可选
> 急停按钮快速切断高压回路，停止高压输出
产品标准
IEC标准
- IEC 60060-1
- IEC 60335-1
- IEC 60664-1
- IEC 61009-1
- IEC 61180
GB/T标准
- GB 4706.1
- GB/T 16917.1
- GB/T 16927.1
- GB/T 17627
应用行业
消费类电子
医疗设备
电力
通讯
军工
航天航空产品参数
技术参数
| 试验电压范围 | 0.5 kV ~ 25 kV，±3%±35 V |
| 开路电压波形参数 | 波前时间：1.2 μs ± 30% |
| 持续时间：50 μs ± 20% | |
| 输出阻抗 | 2 Ω、38 Ω、500 Ω |
| 电压分辨率 | 1 V |
| 输出极性 | 正、负、先正后负 |
| 脉冲周期 | 4 s ~ 99 s（最短时间取决于试验电压） |
| 试验次数 | 1 ~ 10,000 |
| 触发方式 | 自动、手动、外部触发 |
| 试验模式 | 试验参数可进行排程设置 |
| 电压显示 | 实时显示充电电压 |
| 安全电路 | 按下急停按钮，高压充电回路停止工作 |
通用参数
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 220 V，±10%，50/60Hz |
| 保险丝 | 10 A |
| 最大功耗 | 1,200 W |
| 通讯方式 | 以太网LAN、RJ45 |
| 仪器工作状态指示 | 前面板LED指示、LCD显示 |
| 仪器接地连接方式 | 使用扁平接地线 |
| 机箱尺寸 | 22U 600 mm(W)*1,600 mm(H)*900 mm(D)，含报警灯 |
| 仪器重量 | 约180 kg |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
