产品概述
VSG 950系列电压冲击模拟器适用场景广泛，可满足：元器件、插座、插头、电缆等器件的耐压能力测试；音频、视频及类似电子装置的安全性测试；保护继电器的瞬间过压能力测试，以及其他相关行业的测试需求。

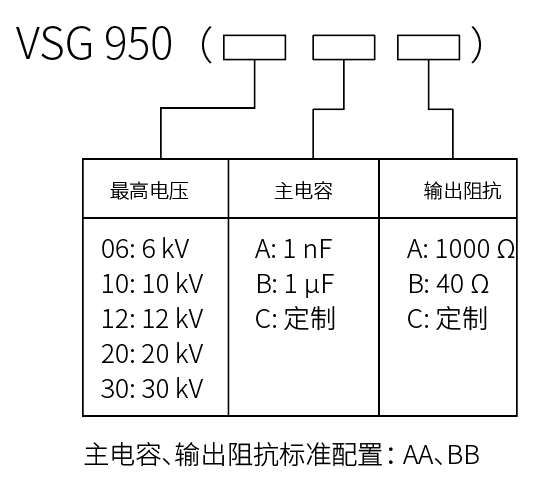

选型指南
产品特点
> 5.7英寸彩色触摸屏前面板操作
> 测试电压最高可达30 kV（不同设备有所区别，可根据客户需求定制）
> 控制系统内置出错报警提示功能
> 被试品漏电电流击穿报警功能
> 完全满足企事业单位和检测机构用户对相关抗扰度测试设备的需求，可完全替代进口
产品标准
IEC标准
- IEC 60065
- IEC 60950-1
GB/T标准
- GB 8898
应用行业
消费类电子
医疗设备
通讯
汽车电子
军工
航天航空产品参数
技术参数
| 试验电压 | 0.5 kV ~ 12 kV，±3% 1 kV ~ 20 kV，±3% 3 kV ~ 30 kV， ±3% （特殊电压等级可定制） |
| 电压波形 | 波前时间： 1.2 μs ± 30%（30% ~ 90% ）*1.67 半峰值时间： 50 μs ± 20%（原点 ~ 50%） |
| 波形形成电容 | 1 μF或1 nF（见选型指南） |
| 发生器内阻 | 38 Ω ± 10% 或1000 Ω ± 10% |
| 击穿报警电流 | 300 mA ~ 1200 mA |
| 输出极性 | 正、负、先正后负 |
| 脉冲周期 | 5 s ~ 99 s |
| 触发方式 | 自动、手动、外部触发 |
| 试验次数 | 1 ~ 10000 |
| 注意：依据IEC 60950要求，1 nF/1000 Ω脉冲耐压无波前时间和半峰值时间要求 | |
通用参数
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 220 V ±10%，50/60 Hz±5% |
| 保险丝 | 6 A |
| 最大功耗 | 200 W |
| 机箱尺寸 | 4U 450 mm(W)*190 mm(H)*620 mm(D) 6U 450 mm(W)*280 mm(H)*620 mm(D) |
| 仪器重量 | 约30 kg |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件

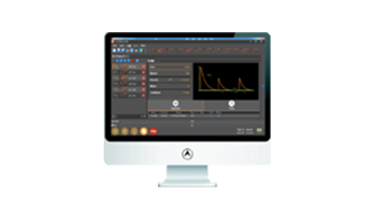

| 1 | 抗扰度测试软件 | 型号：CoreLab 兼容Windows 7 / 8 / 10 / 11操作系统。 支持以太网接口和串口通讯模式。 支持参数排程测试、测试序列，一键进行测试，操作简单。 可设置客户信息，自动生成测试报告，并支持测试报告的导出，方便用户记录实时数据。 |  |
